販売終了
※同等機種をご希望の方はお問い合わせください。
第3世代インテル® Core™ i7 / Celeron® プロセッサ搭載
コンパクトかつ拡張性に優れた組込みコンピュータ

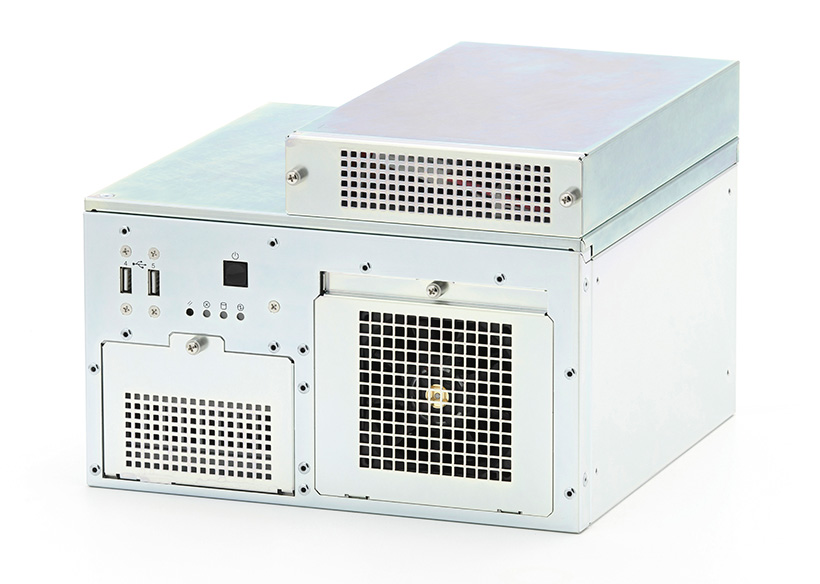

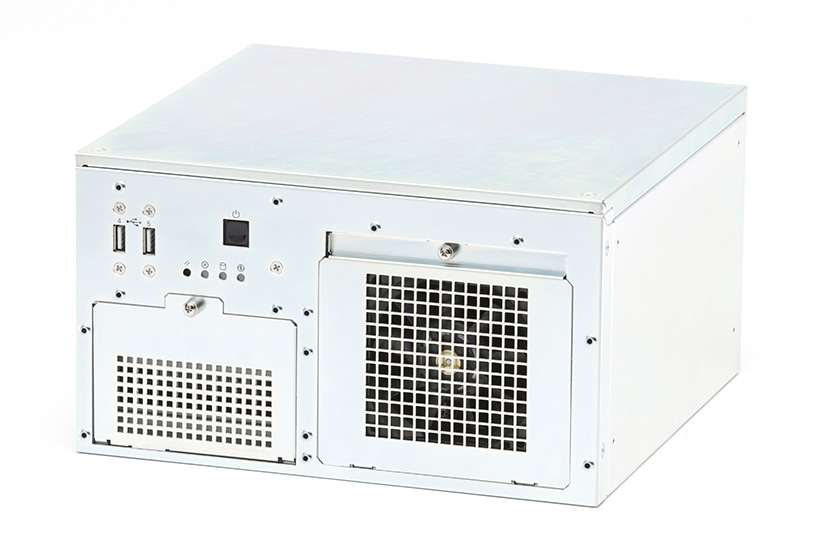

AR4400モデル100H/200H
拡大する
拡大する
- コンパクトでありながら高い拡張性を実現
- 第3世代インテル Core i7/Celeron プロセッサ（Ivy Bridge）搭載
- 高速なDDR3-1600に対応し、最大8GBまで搭載可能
- ECCメモリにより高い信頼性を要求されるアプリケーションにも対応可能
- モデル200HではUPS（無停電電源装置）による電源のバックアップを実現
- 縦置き、横置きに対応
- 海外規格に幅広く対応
- Windows® 7 / Linux / リアルタイムOS (RTX / INtime) 対応
- Windows 7 をプレインストールして出荷可能
- RoHS指令対応
仕様一覧
| 機能 | 内容 | |||
|---|---|---|---|---|
| 商品名 | AR4400モデル100H/200H | |||
| CPU | インテル Core i7-3615QE プロセッサ (Ivy Bridge) |
インテル Celeron プロセッサ 1020E (Ivy Bridge) |
||
| 動作周波数 | 2.3GHz (インテル ターボ・ブースト・テクノロジー2.0対応： 最大3.3GHz) |
2.2GHz | ||
| コア数/スレッド数 | 4コア/8スレッド | 2コア/2スレッド | ||
| キャッシュ | L3-6MB | L3-2MB | ||
| チップセット | モバイル インテル HM76 Express チップセット | |||
| メモリ | 容量 | 2GB/4GB/8GB | 2GB/4GB/8GB | |
| 規格 | DDR3-1600 Unbuffered DIMM | DDR3-1600 Unbuffered DIMM | ||
| ECC | ECCあり | ECCなし | ||
| 表示制御 | グラフィックスコントローラ | CPU内蔵グラフィックスコントローラ (インテル HD グラフィックス 4000) (VRAMはメインメモリ使用) |
CPU内蔵グラフィックスコントローラ (インテル HD グラフィックス) (VRAMはメインメモリ使用) |
|
| DVI（アナログ）最大解像度及び表示色 (注1) | QXGA (2,048 x 1,536)：1,677万色 | |||
| DVI（デジタル）最大解像度及び表示色 (注1) | WUXGA (1,920 x 1,200)：1,677万色 | |||
| 補助記憶装置 | HDD | 2TB (シリアルATA) x 1、365日24時間運用対応 (注2) | ||
| SSD | 128GB (シリアルATA) x 1 (注2) | |||
| RAID(SSD) | 256GB/512GB (シリアルATA) x 2 (RAID1のみ) (注2) | |||
| CFast | - | |||
| 拡張インタフェース (注3) |
右記から選択 | x 8 レーン (PCI Express 2.0, 5.0GT/s)：1スロット、 x 1 レーン (PCI Express 2.0, 5.0GT/s)：1スロット、 PCI：32bit/33MHz, 5V x 1スロット |
||
| x 8 レーン (PCI Express 2.0, 5.0GT/s)：1スロット、 x 4 レーン (PCI Express 2.0, 5.0GT/s)：2スロット |
||||
| PCI：32bit/33MHz, 5V x 3スロット | ||||
| I/O インタフェース |
ディスプレイ | 1 (DVI-I) | ||
| LAN | 3/4 (1000BASE-T/100BASE-TX/10BASE-T) ※LAN1（LANコネクタ1）はPXE(Preboot eXecution Environment)ブート、Wake On LANに対応 (注4) |
|||
| シリアル | 2/4 (D-SUB 9pin) (RS-232C) (注4) | |||
| USB | USB 2.0：6 (前面 x 2、背面 x 4) | |||
| オーディオ | - | |||
| 規格対応等 (注6) |
EMC規格 | VCCI Class A、FCC Class A、CE：EMC指令 | ||
| 海外安全規格 | UL60950-1、CSA60950-1 NRTL/C (注5) | |||
| 環境 | RoHS指令 | |||
| RAS機能 | ハードウェア監視ツール EmbedWare/SysMon®による状態表示、異常通知機能： 温度監視、電圧監視、ファン監視、S.M.A.R.T.監視 (注7)、RAID監視、システムエラー監視、 USBセキュリティ機能、ウォッチドッグタイマ設定、パフォーマンス情報表示 |
|||
| 供給電源 | AC入力 (100～240V) | |||
| UPS（無停電電源装置） | 容量2500mAhのニッケル・水素バッテリを内蔵（モデル200Hのみ） | |||
| 最大消費電力 | モデル100H：150W、モデル200H：155W | モデル100H：130W、モデル200H：135W | ||
| 動作周囲温度 | 5～40℃ | |||
| 対応OS |
Windows 7 Professional SP1 32bit版/64bit版、 Windows Embedded Standard 7 SP1 32bit版/64bit版、 Ubuntu 14.04 LTS 32bit版/64bit版、 RTX、RTX64、INtime |
|||
| 質量 (注8) | モデル100H：約6.6kg、モデル200H：約9.5kg | |||
| 外形寸法（W×D×H） |
モデル100H：横置き時：262mm × 250mm × 148mm、
縦置き時：148mm × 250mm × 262mm (突起物含まず)
モデル200H：横置き時：262mm × 250mm × 188mm、 縦置き時：188mm × 250mm × 262mm (突起物含まず) |
|||
- （注1）接続するディスプレイの仕様によっては表示できない場合があります。
- （注2）弊社提供のHDDまたはSSDのみ使用可能です。HDD、SSD、RAID(SSD)のいずれかのみ搭載可能です。
- （注3）PCI Expressスロットへの供給電力は1スロットあたり10Wです。PCIスロット への供給電力は1スロットあたり7.5Wです。
- （注4）「LAN 3ポート、シリアル 2ポート」もしくは、「LAN 4ポート、シリアル 4ポート」の組み合わせになります。
- （注5）UL60950-1, CSA60950-1 は認証機関CSA にて、規格取得しております。
- （注6）欧州(CE)、中国(CCC)、韓国(KC)、台湾(BSMI) の規格に対応した製品については弊社営業にご相談ください。
- （注7）RAIDを使用している場合、S.M.A.R.T.情報を取得することはできません。
- （注8）最大実装構成時（PCIには一般的なロングカードを搭載）での質量です。

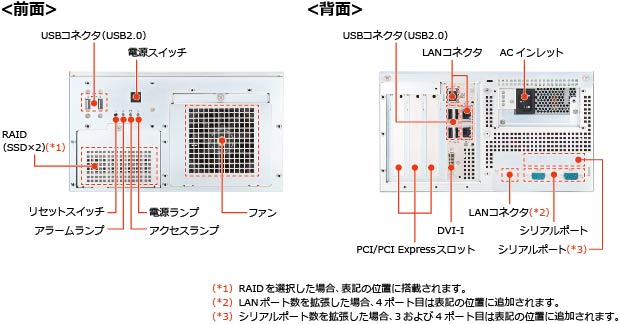

各部名称
※画像はAR4400モデル100Hのものです。構成の選択によっては画像と異なります。
