インテル® Xeon® プロセッサー E3 v5ファミリー /
第6世代インテル Core™ i3 / Celeron® プロセッサー (Skylake) 搭載

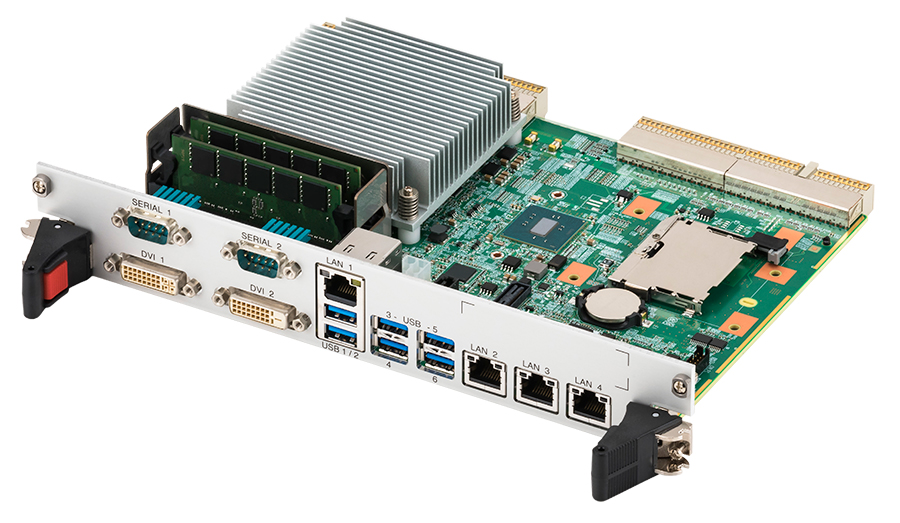

CompactPCI ボードコンピュータ
AM530モデル210L
拡大する
- 産業機器、通信機器向けの標準規格CompactPCI（PICMG2.0）に対応CompactPCIとは
- インテル Xeon プロセッサー E3 v5 ファミリー / 第6世代インテル Core i3 / Celeron プロセッサーとCM236チップセット搭載により高いシステム性能を実現
- DDR4-2133 SO-DIMM メモリ8GBを搭載
- 新世代グラフィックス・コアにより大幅な性能向上
- ギガビットイーサネット、USB 3.0、DVI-D、シリアル、CFastなど豊富なインタフェースをサポート
- 2.5インチSSDを搭載可能
- インタフェースの追加、CPU/チップセット変更など柔軟なカスタマイズに対応
仕様一覧
| 機能 | 内容 | |||
|---|---|---|---|---|
| 商品名 | AM530モデル210L | |||
| CPU | インテル® Xeon® プロセッサー E3-1505M v5 (Skylake) |
インテル Core™ i3-6100E プロセッサー (Skylake) |
インテル Celeron® プロセッサー G3900E (Skylake) |
|
| 動作周波数 | 2.8GHz | 2.7GHz | 2.4GHz | |
| コア数／スレッド数 | 4コア/8スレッド | 2コア/4スレッド | 2コア/2スレッド | |
| キャッシュ | L3-8MB | L3-3MB | L3-2MB | |
| チップセット | モバイル インテル CM236チップセット | |||
| メモリ | 容量 | 8GB | ||
| 規格 | DDR4-2133 Unbuffered SO-DIMM | |||
| ECC | ECCあり | |||
| 表示機能 | グラフィックコントローラ | CPU内蔵グラフィックスコントローラ (インテル HD グラフィックス P530) (VRAMはメインメモリ使用) |
CPU内蔵グラフィックスコントローラ (インテル HD グラフィックス 530) (VRAMはメインメモリ使用) |
CPU内蔵グラフィックスコントローラ (インテル HD グラフィックス 510) (VRAMはメインメモリ使用) |
| 最大解像度及び表示色 （注1） |
WUXGA(1,920x1,200)：1,677万色 | |||
| バックプレーン | J1/J2 | PCI 32bit/33MHz, 5V・3.3V共通 （ユニバーサル) (サポートデバイス数：7) | ||
| J4/J5 | PCI Express x8レーン 1本、x1レーン 4本、 USB 2.0 4ポート、GPIO(GPO:4, GPI:10、カスタム対応) |
|||
| I/Oインタフェース | ディスプレイ | 2 (DVI-D) （注2） | ||
| シリアル | 2 (RS-232C) | |||
| USB | USB 3.0：6 | |||
| LAN | 4 (1000BASE-T/100BASE-TX/10BASE-T) | |||
| CFast | 1 | |||
| シリアルATA | 1 (2.5" SSD搭載可能) | |||
| RAS機能 | ハードウェア監視ツール EmbedWare/SysMon® による状態表示、異常通知機能： 温度監視、電圧監視、S.M.A.R.T.監視、システムエラー監視、ウォッチドッグタイマ設定、パフォーマンス情報表示 |
|||
| 入力電源 | 5V単一 | |||
| 動作周囲温度 | 0～50℃（風速1m/s以上） ※アプリケーションに依存するため、お客様でご確認ください。 |
|||
| 対応OS |
Windows® 7 Professional SP1 32bit/64bit版、 Windows Embedded Standard 7 SP1 32bit/64bit版、 Windows 10 IoT Enterprise 2016 LTSB 64bit版、 Ubuntu 16.04 LTS 64bit版、RTX、RTX64、INtime |
|||
| 適合規格 | CompactPCI (PICMG 2.0) | |||
| 外形寸法 （W x D x H） | 233mm x 160mm x 40mm 6Uダブルスロット | |||
| 環境対応 | RoHS指令 | |||
- （注1）接続するディスプレイの仕様によっては表示できない場合があります。
- （注2）DVI-Iコネクタ(DVI 1)側も、DVI-Dとしてのみ機能いたします。

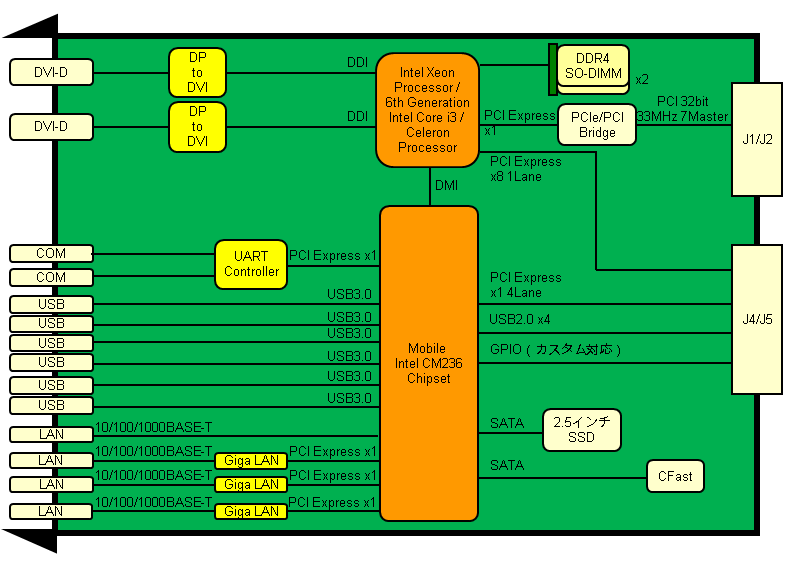

ブロック図
