フィールドネットワークのオープン規格への対応
機能拡張カード EtherCAT®カード

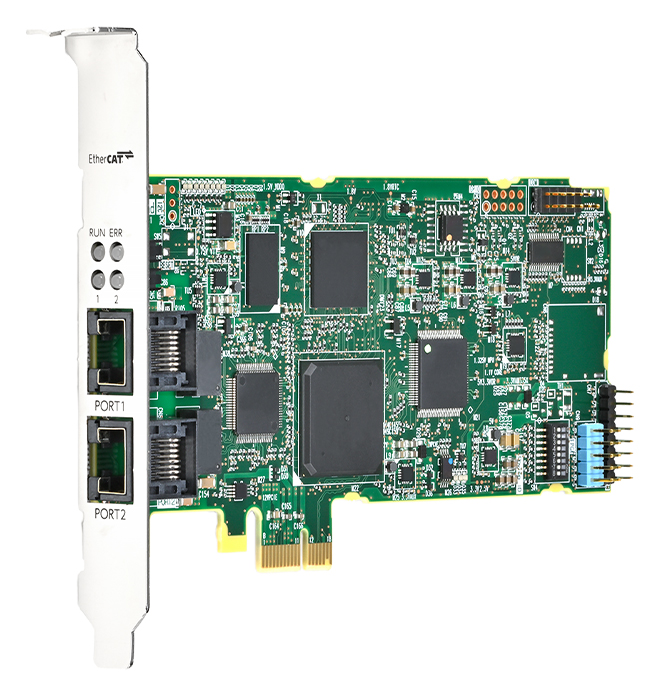

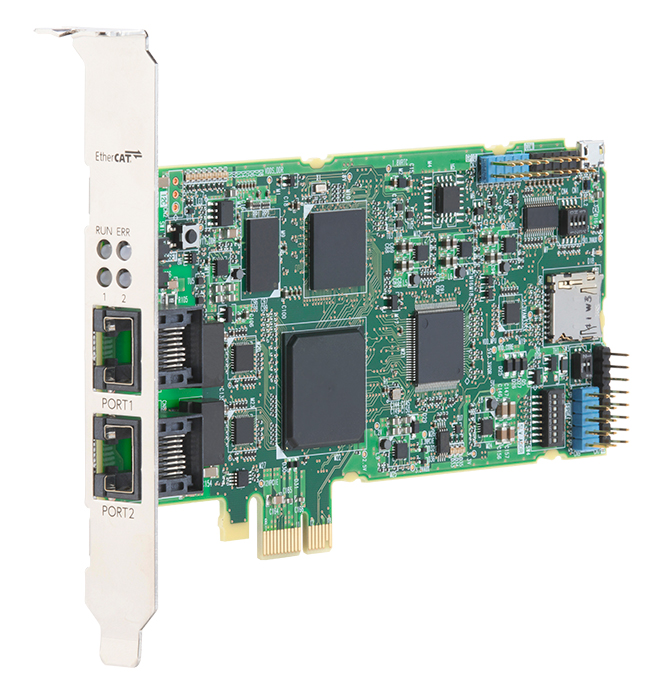

AI400シリーズ EtherCAT®カード(マスタ/スレーブ)
拡大する
- acontis technologies 社製 EC-Master を搭載（マスタ用のみ）
EtherCAT® Master Class Aに準拠 - 高速かつ高精度な通信が可能
- ケーブル冗長化により、ケーブル故障時にも継続稼働
- CPUの内蔵により、ホストCPU負荷の軽減と、安定した通信が可能
- EtherCAT制御のための SDK (Software Development Kit) を提供
- EtherCATのマスタ用/スレーブ用の両方をラインナップ
- ホットコネクトをサポート。稼働中のスレーブ交換により、ダウンタイムを短縮
- 自社開発・製造による高品質と高信頼性を実現。安定の品質で長期供給/保守
仕様一覧
| 機能 | 内容 | ||
|---|---|---|---|
| 商品名 | EtherCAT®カード (マスタ用) |
EtherCAT®カード (スレーブ用) |
|
| ホストインタフェース | PCI Express 1.1 (2.5GT/s) x1 | ||
| 伝送周期 (注1) | 100μs～100ms | 100μs～ | |
| 接続形態 | ライン型/リング型 | ||
| マスタ用 | マスタクラス | Master Class A 準拠 | - |
| スレーブ最大数 | 2,048 | - | |
| 外部インタフェース | 100BASE-TX RJ45 x 2、2色LED x 4 | ||
| ケーブル (注2) | ケーブル長 | 最大100m | |
| 動作周囲温度 | 0～60℃ | ||
| 供給電源 | DC +3.3V:最大0.7A, DC +12V:最大0.2A（PCI Expressスロットより供給） | ||
| 最大消費電力 | 4.9W | ||
| 外形寸法 | 78mm x 148mm | ||
| 形状 | PCI Express x1 スタンダード・ハイト、ハーフ・レングス | ||
| 質量 | 75g | ||
| 環境対応 | RoHS指令 | ||
| 対応OS (注3) |
Windows® 10 IoT Enterprise 2019 LTSC 64bit版、 Windows 10 IoT Enterprise 2021 LTSC 64bit版、 Ubuntu 18.04 LTS 64bit版、 Ubuntu 20.04 LTS 64bit版、 Red Hat® Enterprise Linux® 8.2 64bit版 |
||
- （注1）お客様のご利用環境に依存いたします。
- （注2）ケーブルはお客様でご準備ください。
- （注3）詳細は弊社営業にお問い合わせください。
