フィールドネットワークのオープン規格への対応
機能拡張カード MECHATROLINK-Ⅲマスタカード
AI400シリーズ MECHATROLINK-Ⅲマスタカード

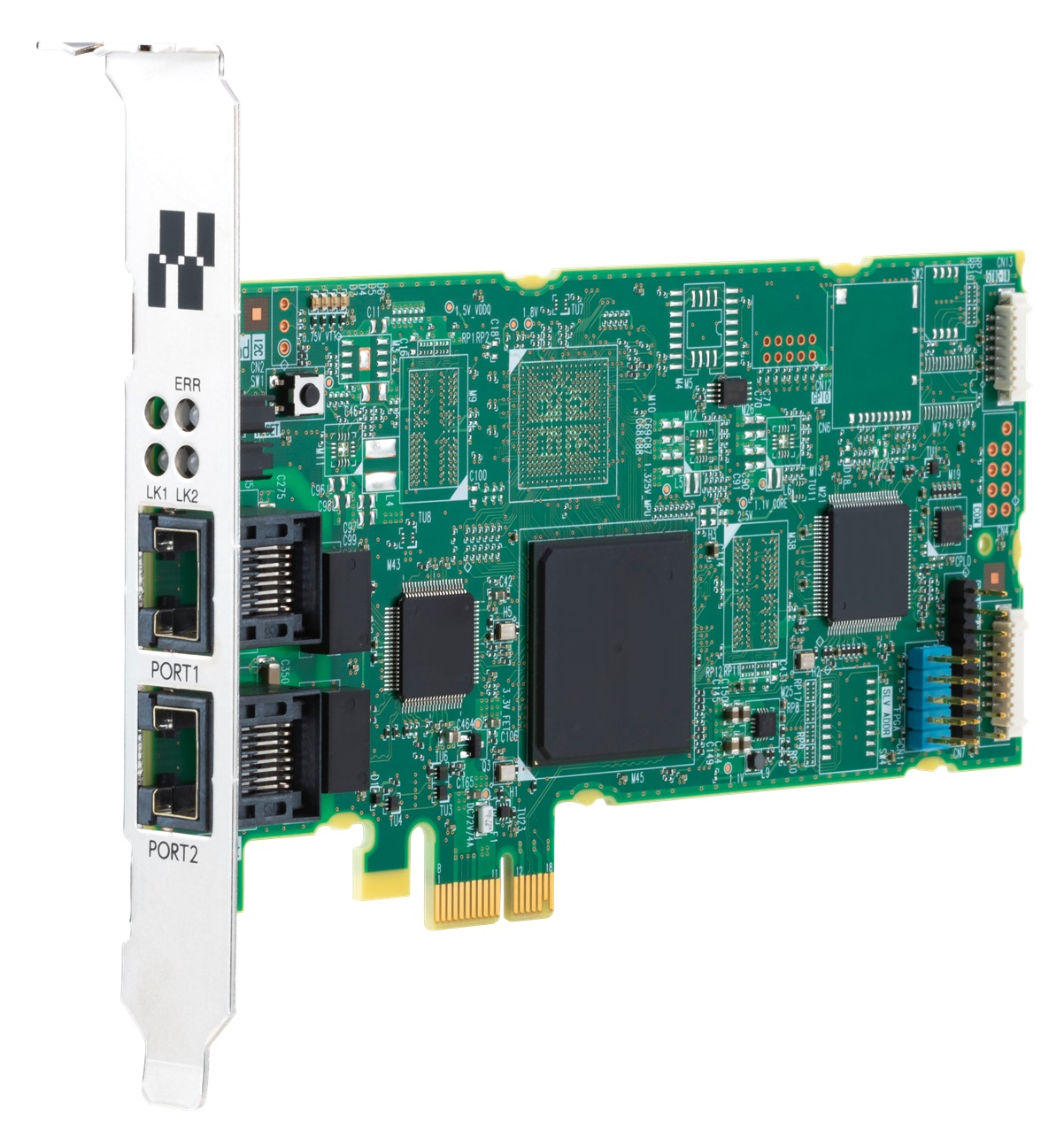

![MECHATROLINK-Ⅲマスタカード](images/mechatrolink-card.jpg)
拡大する
- MECHATROLINK-Ⅲマスタ(C1マスタ)対応。MECHATROLINK協会の認証取得済み
- 100Mbpsの高速通信により、モーション制御に必要な高速サイクリック通信と大容量メッセージ通信を実現
- 最大62スレーブ局における同期性と煩雑な処理をFPGAで実現し、ホストCPUの負担なく高速性を実現
- 確実な同期生と自動リトライ機構の装備により、安定した通信が可能
- メッセージ通信機構により、フィールドネットワークの上位ネットワークと通信も可能
- 接続されているスレーブ局を活線挿抜可能
- 自社開発・製造により、安定の品質で長期供給/保守を実現
仕様一覧
機能 | 内容 |
---|---|
商品名 | MECHATROLINK-Ⅲ マスタカード |
ホストインタフェース | PCI Express 1.1 (2.5GT/s) x1 |
伝送周期 (注1) | 31.25μs~64ms |
通信バイト数 | 8/16/32/48/64バイト(混在可) |
接続形態 | カスケード型/スター型 |
最大接続局数 | 62局接続/62軸制御可能 |
外部同期(複数ボードの同期動作) | あり(5台まで)(注2) |
MECHATROLINKチャネル数 | 1チャネル(RJ45 x 2ポート) |
伝送距離 (注3) | 0.2m~100m |
機能 | MECHATROLINK-Ⅲ準拠、メッセージ通信機能対応 |
動作周囲温度 | 0~60℃ |
供給電源 | DC +3.3V:最大0.6A (PCI Expressスロットより供給) |
最大消費電力 | 2W |
外形寸法 | 78mm x 148mm |
形状 | PCI Express x1 スタンダード・ハイト、ハーフ・レングス |
質量 | 75g |
環境対応 | RoHS指令 |
対応OS | Windows + INtime (注4) |
- (注1)お客様のご利用環境に依存いたします。
- (注2)外部同期を行う場合は、同期ケーブルが必要です。
- (注3)MECHATROLINK-Ⅲケーブルはお客様でご準備ください。
- (注4)詳細は弊社営業にお問い合わせください。
