販売終了
インテル® Atom™ プロセッサ E3800 製品ファミリ（Bay Trail）搭載
COM Express 規格 システム オン モジュール

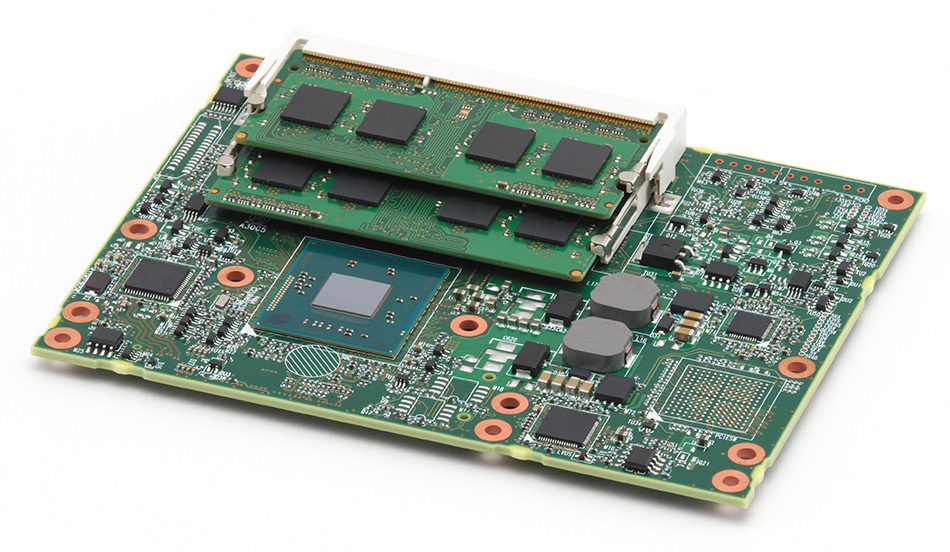

AM105モデル110J
拡大する
- COM Express Basicフォームファクタ （サイズ：125mm×95mm）
- 最新のインテル Atom プロセッサ E3800 製品ファミリ（Bay Trail）搭載
- 高い処理能力と超低消費電力を両立
- DDR3Lメモリにより高いシステム性能を実現。最大8GBを搭載可能
- Windows® 7 / Linux / リアルタイムOS（RTX / INtime）対応
- 保証期間3年
- RoHS指令対応
仕様一覧
| 機能 | 内容 | |||
|---|---|---|---|---|
| 商品名 | AM105モデル110J | |||
| CPU | インテル Atom プロセッサ E3845 (Bay Trail) |
インテル Atom プロセッサ E3827 (Bay Trail) |
インテル Atom プロセッサ E3815 (Bay Trail) |
|
| 動作周波数 | 1.91 GHz | 1.75 GHz | 1.46 GHz | |
| コア数 / スレッド数 | 4コア / 4スレッド | 2コア / 2スレッド | 1コア / 1スレッド | |
| キャッシュ | L2-2MB | L2-1MB | L2-512KB | |
| チップセット | - | |||
| メモリ | 容量 | 2GB/4GB/8GB | 2GB/4GB | |
| 規格 | DDR3L-1333 Unbuffered SO-DIMM | DDR3L-1066 Unbuffered SO-DIMM |
||
| ECC | ECCなし | |||
| 表示制御 | グラフィックスコントローラ | CPU内蔵グラフィックスコントローラ (インテル HDグラフィックス) (VRAMはメインメモリ使用) |
||
| 拡張インタフェース | PCI Express | x 1レーン (PCI Express 2.0, 5.0GT/s) : 2本 | ||
| PCI | 32bit/33MHz, 3.3V x 1、4マスタ | |||
| LPC | 1 (Super I/O接続可能) | |||
| I/Oインタフェース | CRT (VGA) | 1 | ||
| LCD (LVDS) | 1 (LVDS LCD I/F, デュアルチャネル) （注1） | |||
| LAN | 1 (1000BASE-T/100BASE-TX/10BASE-T) | |||
| USB | USB 2.0 : 4 | |||
| IDE | 1 (ATA/150) ※1デバイスのみ使用可能 | |||
| シリアルATA | 1 (シリアルATA 3Gb/s) | |||
| オーディオ | あり (Intel High Definition Audio, 外部オーディオコーデック必須) | |||
| ブザー | 1 | |||
| SPI | 1 | |||
| SMBus | 1 | |||
| I2C | 1 | |||
| GPIO | GPI:4, GPO:4 | |||
| RAS機能 | ハードウェア監視ツール EmbedWare/SysMon® による状態表示、異常通知機能: CPU温度監視、HDD監視 (S.M.A.R.T.ステータス)、S.M.A.R.T.アトリビュートの取得、 USBストレージデバイス着脱監視、ウオッチドッグタイマ機能、 パフォーマンス情報表示 (CPU、メモリ、ディスク、ネットワーク) |
|||
| 冷却機構 | ヒートシンク （注2） | ヒートシンク または ヒートスプレッダ （注2） |
||
| 供給電源 | 12V, 5V (スタンバイ)及び 3.3V (バックアップ) DC | |||
| 最大消費電力 | 41.8W | 36.8W | 28.4W | |
| 対応OS | Windows 7 Professional SP1 32bit版/64bit版、 Windows Embedded Standard 7 SP1 32bit版/64bit版、 Ubuntu 14.04 LTS 32bit版/64bit版、 RTX 2012 32bit版、RTX 2013 64bit版、INtime 5.1 32bit版/64bit版 |
|||
| 質量 | 最大160g (ヒートシンク、メモリ含む) | |||
| 外形寸法 (W x D) | 125 mm x 95 mm | |||
| 適合規格 | PICMG COM Express R2.0 Basicフォームファクタ, Type 2 | |||
| 環境対応 | RoHS指令 | |||
- （注1）LCDの機種によっては、ファームウェアのカスタマイズが必要になる場合があります。
- （注2）ヒートシンク・ヒートスプレッダが付属しないモデルもあります。

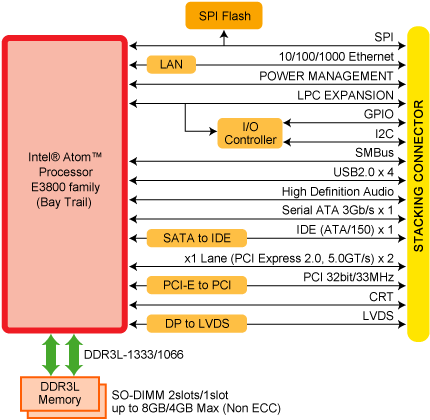

ブロック図
関連商品
| 商品名 | 型名 | 備考 |
|---|---|---|
| AM100シリーズ 取り付け用スペーサ2 (5mm) |
PD-AM1SP5M2 | 100台分セット （注1） |
| AM100シリーズ 取り付け用スペーサ2 (8mm) |
PD-AM1SP8M2 | 100台分セット （注1） |
| 評価ボードG4-2 | PD-AM1EVBR2 | 外形寸法 305(W) x 284(D) mm スペーサ 1台分を添付 （注2） |
- （注1）キャリアボードに取り付ける際に必要です。5mm、8mmどちらのスペーサを使用するかは、キャリアボードの設計によります。
- （注2）評価ボードG4-2 は、AM105モデル110/110B/110J, AM120モデル110/110E/110F, AM160モデル150/150G用です。
