Parti e funzioni di iX1300

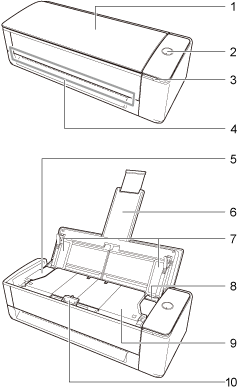

Fronte

N. | Nome | Descrizione |
---|---|---|
1 | Scivolo della carta ADF (coperchio) | Aprire quando si scandiscono i documenti con inversione a U. Aprendolo si accende ScanSnap. È quindi possibile caricarvi un documento. Quando ScanSnap si spegne automaticamente, chiudere lo scivolo della carta ADF (coperchio) e aprirlo per accenderlo. |
2 | Tasto [Scan] | Accendere ScanSnap. Premere questo tasto per avviare o terminare la scansione. Indica lo stato di ScanSnap nel modo seguente: Blu (acceso): Pronto Blu (lampeggiante): In scansione Arancione (lampeggiante): Errore Viola (acceso): Utilizzo di ScanSnap Cloud |
3 | Indicatore Wi-Fi | Indica lo stato di ScanSnap collegato tramite LAN wireless nel modo seguente: Blu (acceso): collegato (Modalità di connessione al punto di accesso) Blu (lampeggiante): Standby Verde (acceso): collegato (Modalità di Connessione diretta) Arancione (acceso): non collegabile o in attesa di connessione in modalità Connessione diretta Arancione (lampeggiante): non collegabile (errore WPS) Viola (acceso): Utilizzo di ScanSnap Cloud |
4 | Alimentatore manuale | Inserire un documento nell'alimentatore manuale quando si effettua la scansione con Scansione di ritorno. |
5 | Parte superiore dell'ADF | Aprirla per rimuovere documenti inceppati, sostituire il materiale di consumo (rullo di presa o separatore fogli) o pulire l'interno di ScanSnap. |
6 | Estensione | Quando lo scivolo della carta ADF (coperchio) viene aperto, si solleverà automaticamente. Trattiene i documenti caricati nello scivolo della carta ADF (coperchio) quando si effettua la scansione dei documenti con Scansione con inversione a U. Se i documenti non rientrano nei limiti dell'estensione, estrarre manualmente l'estremità superiore dell'estensione. |
7 | Guida laterale | Regolarla per adattarla alla larghezza dei documenti ed evitare che questi vengano disallineati. |
8 | Gancio di rilascio dell'ADF | Tirare questo gancio per aprire la parte superiore dell'ADF. |
9 | Vassoio | Quando si effettua la scansione dei documenti con Scansione con inversione a U, i documenti emessi vengono impilati sul vassoio. Si apre e si chiude automaticamente quando i documenti vengono scanditi. |
10 | Linguetta di supporto documenti | Quando si effettua la scansione dei documenti con Scansione con inversione a U, la linguetta di supporto tiene aperti i documenti che vengono espulsi sul vassoio. |
Lato

N. | Nome | Descrizione |
---|---|---|
11 | Slot di sicurezza | Usato per collegare un cavo antifurto (disponibile in commercio). |
12 | Connettore USB | Usato per collegare un cavo USB. |
13 | Connettore di alimentazione | Utilizzato per collegare un cavo di alimentazione di tipo cavo CA che è collegato all'adattatore CA. |
Retro

N. | Nome | Descrizione |
---|---|---|
14 | Tasto WPS | Premere questo tasto per eseguire il collegamento a un punto di accesso wireless WPS compatibile utilizzando il metodo del tasto. |
15 | Interruttore Wi-Fi | Attivare questo interruttore per collegare ScanSnap a una LAN wireless. |
