Componentes y funciones de iX100

Esta sección le explica los nombres y las funciones de los componentes del ScanSnap.

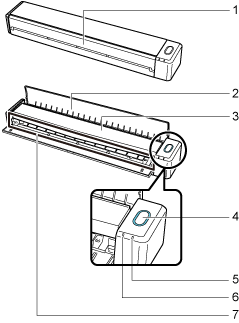

Lado frontal

Lado frontal
N.º Nombre Descripción
1 Guía de alimentación (*1) Ábrala para usar el ScanSnap.

Al abrirla se enciende el ScanSnap. Entonces puede colocar un documento en ella para insertarlo.
2 Guía de salida Ábrala para expulsar los documentos por la parte frontal del ScanSnap.

Seleccione un método de expulsión en función del tipo de documento digitalizado.

Para obtener detalles acerca de los documentos que pueden ser digitalizados con el ScanSnap, consulte Documentos para digitalizar (iX100).

  • Cuando la guía de salida está cerrada
    Cuando la guía de salida está cerrada
  • Cuando la guía de salida está abierta
    Cuando la guía de salida está abierta
3 Cubierta superior Ábrala para extraer documentos atascados o limpiar el interior del ScanSnap.

Para obtener detalles acerca de cómo limpiar el interior del ScanSnap, consulte Limpiar el interior del iX100.
4 Botón [Scan/Stop] (*1) Pulse este botón para iniciar o finalizar la digitalización.

Indica el estado del ScanSnap de la siguiente manera:

Azul (iluminado): listo

Azul (parpadeando): Digitalizando

Naranja (parpadeando): error
5 Indicador de batería Indica la carga restante de batería y el estado de carga de la batería.
Cuando el ScanSnap está encendido
Azul (iluminado): totalmente cargada

Naranja (iluminado): cargando

Naranja (parpadeando): poca batería

Cuando el ScanSnap está apagado
Naranja (iluminado): cargando
6 Indicador Wi-Fi Indica el estado del ScanSnap conectado por LAN inalámbrica, de la siguiente manera:

Azul (iluminado): conectado (modo de conexión al punto de acceso)

Azul (parpadeando): Listo

Verde (iluminado): conectado (modo de conexión directa)

Naranja (iluminado): no conectable o está en espera de conexión en el modo de conexión directa

Naranja (parpadeando): no conectable (error de WPS)
7 Sección de alimentación Inserte aquí el documento a ser digitalizado.
*1: si el ScanSnap se ha apagado automáticamente a causa de la función de apagado automático, pulse el botón [Scan/Stop] (esto no iniciará la digitalización) o bien cierre la guía de alimentación y luego vuelva a abrirla para encender el ScanSnap de nuevo.

Para obtener detalles, consulte Apagado automático (iX1600 / iX1500 / iX1400 / iX1300 / iX500 / iX100 / SV600 / S1300i).

Lateral

Lateral
N.º Nombre Descripción
8 Etiqueta adhesiva Retire esta etiqueta adhesiva después de instalar el software.
9 Conector USB Usado para conectar un cable USB.

Lado posterior

Lado posterior
N.º Nombre Descripción
10 Botón WPS Pulse este botón para conectar a un dispositivo compatible con WPS usando el método de pulsación de botón.
11 Interruptor Wi-Fi Active este interruptor para conectar el ScanSnap por LAN inalámbrica.
