Partes e funções do iX1300

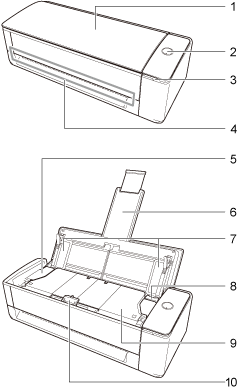

Parte frontal

No. | Nome | Descrição |
---|---|---|
1 | Bandeja de entrada do AAD (tampa) | Abra-a quando for digitalizar documentos usando digitalização em U. A abertura liga o ScanSnap. Em seguida, é possível carregar nela um documento. Quando o ScanSnap é desligado automaticamente, feche a bandeja de entrada do AAD (tampa) e a abra novamente para voltar a ligar. |
2 | Botão [Scan] | Ligue o ScanSnap. Pressione este botão para iniciar ou terminar a digitalização. O status do ScanSnap será indicado nas seguintes formas: Azul (aceso): Preparado Azul (piscando): Digitalizando Laranja (piscando): Erro Púrpura (aceso): Usando o ScanSnap Cloud |
3 | Indicador do Wi-Fi | O status do ScanSnap ligado via LAN sem fio será indicado nas seguintes formas: Azul (aceso): Conectado (Modo de conexão ponto de acesso) Azul (piscando): Modo de espera Verde (aceso): Conectado (Modo de conexão direta) Laranja (aceso): Não conectável ou esperando conexão no modo de conexão direta Laranja (piscando): Não conectável (erro de WPS) Púrpura (aceso): Usando o ScanSnap Cloud |
4 | Alimentador manual | Insira um documento no alimentador manual quando digitalizá-lo com Digitalização de retorno. |
5 | Parte superior do AAD | Abra-a para remover documentos atolados, substituir o consumível (módulo de alimentação ou base de alimentação) ou limpar o interior do ScanSnap. |
6 | Extensão | Quando a bandeja de entrada do AAD (tampa) estiver aberta, levantará automaticamente. Suporta documentos carregados na bandeja de entrada do AAD (tampa) quando digitaliza documentos com Digitalização em U. Se os documentos saírem do espaço da extensão, puxe a extremidade superior manualmente. |
7 | Guia lateral | Ajuste-a à largura dos documentos para evitar que estes fiquem desalinhados. |
8 | Alavanca de abertura do AAD | Puxe esta alavanca para abrir a parte superior do AAD. |
9 | Bandeja de saída | Quando digitalizar documentos com Digitalização em U, os documentos ejetados empilham na bandeja de saída. Ela abre e fecha automaticamente quando os documentos são digitalizados. |
10 | Aba de suporte do documento | Quando digitalizar documentos com Digitalização em U, a guia de suporte segura os documentos que são ejetados na bandeja de saída. |
Lado

No. | Nome | Descrição |
---|---|---|
11 | Orifício da trava de segurança | Usado para a conexão de cabos anti-furto (vendido à parte). |
12 | Conector USB | Usado para conectar o cabo USB. |
13 | Porta de alimentação de energia | Usada para conectar um cabo de energia que é um cabo de CA e que é conectado no adaptador de CA. |
Parte posterior

No. | Nome | Descrição |
---|---|---|
14 | Botão WPS | Pressione este botão para conectar o ponto de acesso sem fio compatível com WPS, utilizando o método de pressionar botões. |
15 | Interruptor do Wi-Fi | Ligue este interruptor para conectar o ScanSnap a uma LAN sem fio. |
