Части и функции iX1300

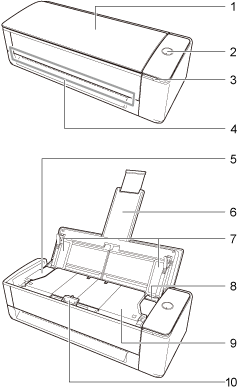

Передняя часть

Номер | Название | Описание |
---|---|---|
1 | Лоток бумаги АПД (крышка) | Откройте при сканировании документов с помощью разворотного сканирования. Открытие лотка включает ScanSnap. После этого в него можно загружать документы. Когда ScanSnap выключится автоматически, закройте лоток бумаги АПД (крышка) и откройте его снова, чтобы включить устройство. |
2 | Кнопка [Scan] | Включите ScanSnap. Нажмите данную кнопку, чтобы выполнить или остановить сканирование. Указывает состояние ScanSnap следующим образом: Синий (светится): Готово Синий (мигает): Сканирование Оранжевый (мигает): Ошибка Фиолетовый (горит): Использование ScanSnap Cloud |
3 | Индикатор Wi-Fi | Указывает состояние подключения ScanSnap по беспроводной локальной сети LAN следующим образом: Синий (светится): Подключено (режим подключения через беспроводную точку доступа) Синий (мигает): Режим ожидания Зеленый (светится): Подключено (режим прямого подключения) Оранжевый (светится): Соединение невозможно или ожидание соединения в режиме непосредственного соединения Оранжевый (мигает): Не доступен для соединения (ошибка WPS) Фиолетовый (горит): Использование ScanSnap Cloud |
4 | Ручной податчик | Вставьте документ в ручной податчик при сканировании с помощью возвратного сканирования. |
5 | Верхняя секция АПД | Откройте для удаления застрявших документов, замены расходных материалов (подбирающего валика или подкладки) или чистки внутри ScanSnap. |
6 | Удлинитель | Если лоток бумаги АПД (крышка) открыт, он поднимется автоматически. Он удерживает документы, загруженные в лоток бумаги АПД при сканировании документов с помощью разворотного сканирования. Если документы выходят за диапазон удлинителя, вытащите верхний край удлинителя вручную. |
7 | Боковая направляющая | Отрегулируйте по ширине документов для предотвращения перекоса документов. |
8 | Открывающий рычаг АПД | Потяните данный рычаг для открытия верхней секции АПД. |
9 | Укладчик | При сканировании документов с помощью разворотного сканирования извлеченные документы укладываются на укладчике. Он открывается и закрывается автоматически при сканировании документов. |
10 | Рычаг, поддерживающий документы | При сканировании документов с помощью разворотного сканирования рычаг, поддерживающий документы, прижимает документы, которые извлекаются на укладчик. |
Сторона

Номер | Название | Описание |
---|---|---|
11 | Слот кабеля безопасности | Используется для соединения кабеля безопасности против кражи (коммерчески доступен). |
12 | Разъем USB | Используется для соединения кабеля USB. |
13 | Разъем питания | Используется для подключения кабеля питания, то есть кабеля переменного тока, который подключен к адаптеру переменного тока. |
Задняя часть

Номер | Название | Описание |
---|---|---|
14 | Кнопка WPS | Нажмите данную кнопку для соединения к беспроводной точке доступа совместимой с WPS, используя метода кнопки. |
15 | переключатель Wi-Fi | Переключите данный переключатель для соединения ScanSnap к беспроводной локальной сети LAN. |
