更换iX500的耗材

转轮套件包括制动轮和抓纸轮。

按以下步骤更换每个转轮：

  • 更换耗材前，必须关闭ScanSnap并由AC插座拔掉电源电缆。否则可能会引起火灾或触电。
  • 不要将扫描仪内的部件（比如制动轮、抓纸轮）放到小孩子可以触摸到的地方。否则可能引起受伤。
注意

当正在使用ScanSnap时，ScanSnap的底部可能会发烫，但这并不影响ScanSnap的操作或导致任何人身伤害。搬运ScanSnap时小心不要让其掉落。

  1. 从AC插座拔下电源电缆。
  2. 取出ADF进纸斜槽（盖板）中的任何文档。
  3. 朝自己身体方向拉开ADF开关以打开ADF顶部。
    打开ADF顶部
  4. 更换制动轮。
    1. 打开制动轮盖。

      捏住制动轮盖两端按箭头方向取出制动轮。

      打开制动轮盖
    2. 从ScanSnap上将制动轮的轴卸下。

      提起制动轮以卸下轴的右侧，然后从左边的槽中拉出轴。

      取出制动轮轴
    3. 将制动轮由轴上取下。
      将制动轮由轴上取下
    4. 将新制动轮套在轴上。

      可通过将轴的凸出部分与制动轮上的沟槽对齐来插入轴到制动轮。

      将制动轮套到轴上

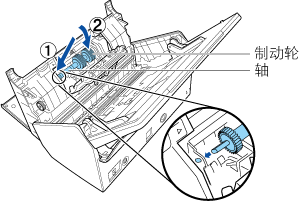

    5. 将轴安装到ScanSnap上。

      将轴的左端正确的插入孔中，然后再将轴的右端安装到位。

      将制动轮套到轴上
    6. 关闭制动轮盖。
      注意

      请确保轴的两端已牢牢固定住。否则，可能会发生卡纸或其他进纸错误。

  5. 更换抓纸轮。
    1. 打开导板。

      将侧导板移开。然后用手指勾住凹处来拉开导板。

      打开导板
    2. 按箭头方向旋转套环。
      旋转套环
    3. 卸下抓纸轮。

      轻轻抬起套环的右侧（大约5 mm），将其移到右侧后向上拖出以卸下抓纸轮。

      卸下抓纸轮
      注意

      套环边上的齿轮上有润滑油，请小心不要触碰。

    4. 将新的抓纸轮安装到ScanSnap。

      将轴的左端插入左侧的孔中，然后再慢慢将轴的右端安装到位。

      安装抓纸轮
    5. 按箭头方向旋转套环。
      旋转套环
      注意

      请确保抓纸轮已牢牢固定住。否则，可能会发生卡纸或其他进纸错误。

    6. 关闭导板。

      请确保导板的两端已牢牢锁住。

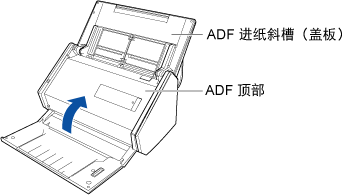

  6. 关闭ADF顶部。
    关闭ADF顶部
    • 当其返回到原始位置时会发出喀嗒一声。
  7. 将电源电缆连接到AC插座，然后打开ScanSnap的电源。
  8. 将转轮套件计数清零。
    1. 按住键盘上的[control]键的同时单击Dock中的ScanSnap Manager图标正在通讯，然后从ScanSnap Manager菜单中选择[耗材管理]。
      • 显示[ScanSnap Manager - 耗材管理]窗口。
    2. 单击[转轮套件计数]上的[清零]按钮。
      • 随即显示确认消息。
    3. 单击[是]按钮。
      • [转轮套件计数]随即变为0。
