iX1300的配件和功能
本节说明ScanSnap配件的名称和功能。

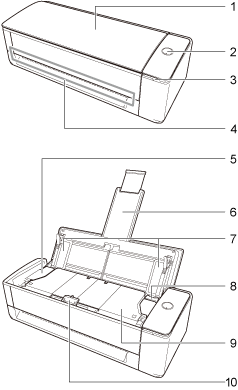

正面

号码 | 名称 | 说明 |
---|---|---|
1 | ADF进纸斜槽(盖板) | 使用U 型进纸扫描扫描文档时打开它。 打开ADF进纸斜槽(盖板)即会打开ScanSnap。然后,可将文档放入其中。 当ScanSnap自动关闭时,请关闭ADF进纸斜槽(盖板)并再次打开,以重新开启电源。 |
2 | [Scan]按钮 | 打开ScanSnap。 按下该按钮即开始或完成扫描。 该按钮按以下方式显示ScanSnap的状态: 蓝色(点亮):准备就绪 蓝色(闪烁):扫描 橘红色(闪烁):错误 紫色(点亮):正在使用ScanSnap Cloud |
3 | Wi-Fi指示器 | 按以下方式显示通过无线LAN连接的ScanSnap的状态: 蓝色(点亮):连接(访问点连接模式) 蓝色(闪烁):待机 绿色(点亮):连接(直接连接模式) 橘红色(点亮):不可连接或在直接连接模式中等待连接 橘红色(闪烁):不可连接(WPS错误) 紫色(点亮):正在使用ScanSnap Cloud |
4 | 手动送纸器 | 使用返纸扫描时,请将文档插入手动送纸器。 |
5 | ADF顶部 | 打开它可以取出卡纸文档、更换耗材(抓纸轮或分纸器),或清洁ScanSnap的内部。 |
6 | 延伸板 | ADF进纸斜槽(盖板)处于打开状态时将自动升起。 使用U 型进纸扫描扫描文档时,该部件将支撑放入ADF进纸斜槽(盖板)的文档。 如果文档超出延伸板的范围,请手动拉出延伸板的顶端。 |
7 | 侧导板 | 用于调节到与文档同宽,以免发生文档倾斜。 |
8 | ADF开关 | 拉开该开关以打开ADF顶部。 |
9 | 叠纸器 | 使用U 型进纸扫描扫描文档时,排出的文档将堆叠在叠纸器上。 扫描文档时,叠纸器将自动打开和关闭。 |
10 | 文档支撑板 | 使用U 型进纸扫描扫描文档时,文档支撑板将固定排到叠纸器上的文档。 |
侧边

号码 | 名称 | 说明 |
---|---|---|
11 | 防盗锁插槽 | 用于连接防盗安全缆线(有市售)。 |
12 | USB接口 | 用来连接USB电缆。 |
13 | 电源接口 | 用于连接电源电缆,该电缆是连接到交流电源适配器的交流电缆。 |
后面

号码 | 名称 | 说明 |
---|---|---|
14 | WPS按钮 | 通过使用按钮方法,按下该按钮以便连接到一个兼容WPS的无线访问点。 |
15 | Wi-Fi开关 | 打开该开关以便通过无线LAN连接ScanSnap。 |
