Noms et fonctionnalités des composants du iX1300

Cette section vous donne les noms et les fonctionnalités des composants du ScanSnap.

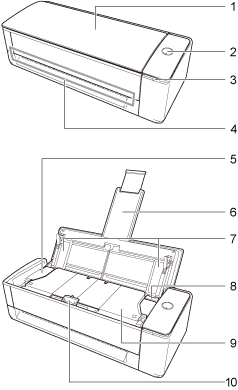

Avant

Avant
No. Nom Description
1 Plateau d'alimentation AAD (couvercle) Ouvrez-le lorsque vous numérisez des documents avec la fonction Numérisation En U.

Son ouverture allume le ScanSnap. Vous pouvez ensuite charger un document.

Lors de la mise hors tension automatique du ScanSnap, fermez le plateau d'alimentation AAD (couvercle), puis rouvrez-le pour remettre le scanneur sous tension.
2 Touche [Scan] Allumez le ScanSnap.

Appuyez sur ce bouton pour démarrer ou terminer la numérisation.

Indique l'état du ScanSnap comme suit :

bleu (scintillant) : prêt

bleu (clignotant) : Numérisation

orange (clignotant) : erreur

Violet (allumé) : ScanSnap Cloud en cours d'utilisation
3 Indicateur Wi-Fi Indique l'état du ScanSnap connecté via un réseau local sans fil comme suit :

bleu (scintillant) : Connecté (mode de connexion point d'accès)

bleu (clignotant) : Mise en veille

vert (scintillant) : Connecté (mode connexion directe)

orange (scintillant) : déconnecté ou en attente de connexion en mode de connexion directe

orange (clignotant) : Non connectable (erreur WPS)

Violet (allumé) : ScanSnap Cloud en cours d'utilisation
4 Chargeur manuel Insérez un document dans le chargeur manuel lorsque vous numérisez à l'aide de la fonction Numérisation Retour.
5 Section supérieure de l'AAD Ouvrez-la pour retirer des documents coincés, remplacer un consommable (rouleau de prise ou le séparateur) ou nettoyer l'intérieur du ScanSnap.
6 Extension Une fois le plateau d'alimentation AAD (couvercle) ouvert, l'extension se soulève automatiquement.

Elle permet de maintenir les documents chargés dans le plateau d'alimentation AAD (couvercle) lorsque vous numérisez des documents avec la fonction Numérisation En U.

Si les documents sortent de l'extension, déployez manuellement l'extrémité supérieure de l'extension.
7 Guides latéraux Ajustez-les de telle sorte qu'ils épousent le bord des documents afin d'éviter que ceux-ci soient désalignés.
8 Bouton d'ouverture de l'AAD Tirez-le pour ouvrir la section supérieure de l'AAD
9 Plateau de réception Lorsque vous numérisez des documents avec la fonction Numérisation En U, les documents éjectés s'empilent sur le plateau de réception.

Il s'ouvre et se ferme automatiquement lors de la numérisation de documents.
10 Ergot de maintien des documents Lorsque vous numérisez des documents avec la fonction Numérisation En U, cet ergot maintient les documents éjectés sur le plateau de réception.

Côté

Côté
No. Nom Description
11 Encoche de sécurité Pour brancher un câble de sécurité ou un antivol (disponible dans les grandes surfaces).
12 Connecteur USB Pour connecter un câble USB.
13 Connecteur d'alimentation Il permet de connecter un câble d'alimentation, c'est-à-dire un câble secteur à l'adaptateur secteur.

Arrière

Arrière
No. Nom Description
14 Touche WPS Appuyez sur cette touche pour connecter un point d'accès sans fil compatible WPS en utilisant la méthode du bouton poussoir.
15 Commutateur Wi-Fi Activez ce commutateur pour connecter le ScanSnap à un réseau local sans fil.
