Части и функции iX100

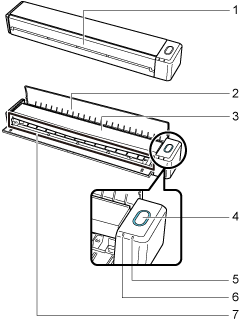

Передняя часть

Номер | Название | Описание |
---|---|---|
1 | Подающая направляющая (*1) | Открыть для использования ScanSnap. Открытие лотка включает ScanSnap. После этого можно расположить документ, для загрузки документа в него. |
2 | Выводящая направляющая | Откройте ее, чтобы извлечь документы из передней части ScanSnap. Выберите способ извлечения в зависимости от типа сканируемого документа. Для получения подробной информации о документах, которые можно сканировать при помощи ScanSnap, смотрите Документы для сканирования (iX100).
|
3 | Верхняя крышка | Откройте для удаления застрявших документов или чистки ScanSnap. Для получения подробной информации о том, как чистить внутри ScanSnap, смотрите Очистка внутренней поверхности iX100. |
4 | Кнопка [Scan/Stop] (*1) | Нажмите данную кнопку, чтобы выполнить или остановить сканирование. Указывает состояние ScanSnap следующим образом: Синий (светится): Готово Синий (мигает): Сканирование Оранжевый (мигает): Ошибка |
5 | Индикатор батареи | Показывает уровень заряда батареи и состояние зарядки.
|
6 | Индикатор Wi-Fi | Указывает состояние подключения ScanSnap по беспроводной локальной сети LAN следующим образом: Синий (светится): Подключено (режим подключения через беспроводную точку доступа) Синий (мигает): Режим ожидания Зеленый (светится): Подключено (режим прямого подключения) Оранжевый (светится): Соединение невозможно или ожидание соединения в режиме непосредственного соединения Оранжевый (мигает): Не доступен для соединения (ошибка WPS) |
7 | Секция подачи | Вставьте сюда документ для загрузки. |
*1: | Когда ScanSnap автоматически выключился с помощью функции автоматического выключения питания, нажмите кнопку [Scan/Stop] (это не запустит сканирование), либо закройте подающую направляющую, а затем откройте ее снова для включения ScanSnap. Для получения подробной информации, смотрите Автоматическое отключение питания (iX1600 / iX1500 / iX1400 / iX1300 / iX500 / iX100 / SV600 / S1300i). |
Сторона

Номер | Название | Описание |
---|---|---|
8 | Пломба ленты | Удалите эту пломбу ленты после установки программного обеспечения. |
9 | Разъем USB | Используется для соединения кабеля USB. |
Задняя часть

Номер | Название | Описание |
---|---|---|
10 | Кнопка WPS | Нажмите данную кнопку для соединения ScanSnap к беспроводной точке доступа совместимой с WPS, используя кнопку. |
11 | переключатель Wi-Fi | Переключите данный переключатель для соединения ScanSnap к беспроводной локальной сети LAN. |
