Parti e funzioni di ScanSnap

Questo paragrafo descrive i nomi e le funzioni delle parti di ScanSnap.

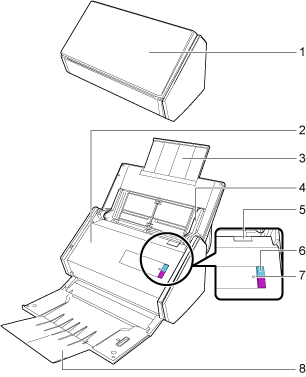

Fronte

Fronte

N.

Nome

Descrizione

1

Scivolo della carta ADF (coperchio) (*1)

Aprirlo per usare ScanSnap.

Aprendolo si accende iX500. È quindi possibile caricarvi un documento.

2

Parte superiore dell'ADF

Aprirla per rimuovere documenti inceppati, sostituire il set di rulli o pulire l'interno di ScanSnap.

3

Estensione

Estrarla quando si scansionano documenti lunghi.

4

Guida laterale

Regolarla per adattarla alla larghezza dei documenti ed evitare che questi vengano disallineati.

5

Gancio di rilascio dell'ADF

Tirare questo gancio per aprire la parte superiore dell'ADF.

6

Tasto [Scan]

Avvia la scansione. Può essere premuto anche quando il vassoio è chiuso.

Indica lo stato di ScanSnap.

Per dettagli vedere Indicatore Wi-Fi e tasto [Scan].

7

Indicatore Wi-Fi

Indica lo stato della connessione tra ScanSnap e il punto di accesso wireless.

Per dettagli vedere Indicatore Wi-Fi e tasto [Scan].

8

Vassoio

Aprirlo per usare il vassoio.

Raccoglie i documenti emessi.

*1:

per riaccendere ScanSnap se si spegne automaticamente a causa della funzione di autospegnimento, premere il tasto [Scan] (la scansione non viene avviata) o chiudere e riaprire lo scivolo della carta ADF (coperchio).

Per dettagli vedere Spegnimento automatico.

Retro

Retro

N.

Nome

Descrizione

9

Sigillo adesivo

Rimuovere il sigillo adesivo dopo aver installato il software.

10

Slot dei cavi di sicurezza

Usato per collegare un cavo antifurto (disponibile in commercio).

11

Connettore di alimentazione

Viene usato per collegare un cavo di alimentazione.

12

Connettore USB

Viene usato per collegare un cavo USB per caricare ScanSnap o per impostare ScanSnap Cloud.

13

Bocchette di ventilazione

Fori per la fuoriuscita dell'aria calda dall'interno di ScanSnap.

14

Tasto WPS

Premere questo tasto per eseguire il collegamento a un punto di accesso wireless WPS compatibile utilizzando il metodo del tasto.

15

Interruttore Wi-Fi

Attivare questo interruttore per collegare ScanSnap a una LAN wireless.

Accendere sempre questa spia quando si usa ScanSnap Cloud.
