Composants et fonctions du ScanSnap

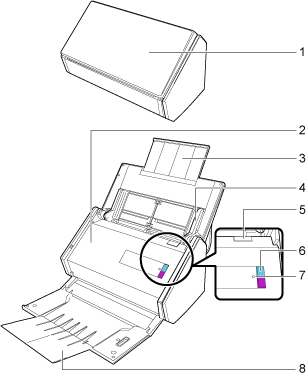

Avant
No. |
Nom |
Description |
|---|---|---|
1 |
Plateau d'alimentation AAD (couvercle) (*1) |
Ouvrez-le pour utiliser le ScanSnap. En l'ouvrant le iX500 s'allume. Vous pouvez ensuite charger un document. |
2 |
Section supérieure de l'AAD |
Ouvrez-la pour retirer des documents coincés, remplacer l'ensemble rouleaux ou nettoyer l'intérieur du ScanSnap. |
3 |
Extension |
Tirez-la lorsque vous numérisez des documents longs. |
4 |
Guides latéraux |
Ajustez-les de telle sorte qu'ils épousent le bord des documents afin d'éviter que ceux-ci soient désalignés. |
5 |
Onglet de déverrouillage de l'AAD |
Tirez-le pour ouvrir la section supérieure de l'AAD |
6 |
Touche [Scan] |
Démarre la numérisation. Vous pouvez appuyer dessus même lorsque le plateau de réception est fermé. Indique l'état du ScanSnap. Pour en savoir plus, consultez Indicateur Wi-Fi et touche [Scan]. |
7 |
Indicateur Wi-Fi |
Indique l'état de la connexion entre le ScanSnap et votre point d'accès sans fil. Pour en savoir plus, consultez Indicateur Wi-Fi et touche [Scan]. |
8 |
Plateau de réception |
Ouvert pour utiliser le plateau de réception. Réceptionne les documents éjectés. |
| *1 : | Lorsque le ScanSnap s'est éteint à cause de la fonction de mise hors tension automatique, appuyez sur la touche [Scan] (cela ne déclenchera pas la numérisation) ou fermez le plateau d'alimentation de l'AAD (couvercle), puis ouvrez-le de nouveau pour rallumer le ScanSnap. Pour en savoir plus, consultez Mise hors tension automatique. |
Arrière
No. |
Nom |
Description |
|---|---|---|
9 |
Vignette |
Retirez cette vignette après avoir installé le logiciel. |
10 |
Encoche de sécurité |
Pour brancher un câble de sécurité ou un antivol (disponible dans les grandes surfaces). |
11 |
connecteur d'alimentation |
Pour connecter un câble d'alimentation. |
12 |
connecteur USB |
Utilisé pour brancher un câble USB et recharger le ScanSnap ou configurer ScanSnap Cloud. |
13 |
Orifice de ventilation |
Trous pour évacuer l'air chaud de l'intérieur du ScanSnap. |
14 |
Touche WPS |
Appuyez sur cette touche pour connecter un point d'accès sans fil compatible WPS en utilisant la méthode du bouton poussoir. |
15 |
Commutateur Wi-Fi |
Activez ce commutateur pour connecter le ScanSnap à un réseau local sans fil. Activez toujours ce commutateur lors de l'utilisation de ScanSnap Cloud |
