Componentes e funções do ScanSnap

Esta seção descreve os nomes e as funções das partes do ScanSnap.

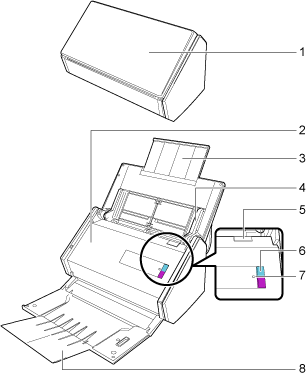

Parte frontal

No.	Nome	Descrição
1	Bandeja de entrada do AAD (Tampa) (*1)	Abra-a para utilizar o ScanSnap. Ao abrir, o iX500 ligará. Em seguida, é possível carregar nela um documento.
2	Parte superior do AAD	Abra-a para remover documentos atolados, substituir o Conjunto de rolos ou limpar o interior do ScanSnap.
3	Extensão	Puxe-a quando digitalizar documentos longos.
4	Guia lateral	Ajuste-a à largura dos documentos para evitar que estes fiquem desalinhados.
5	Alavanca de abertura do AAD	Puxe esta alavanca para abrir a parte superior do AAD.
6	Botão [Scan]	A digitalização será iniciada. Pode ser pressionado até mesmo quando a bandeja de saída está fechada. Indica o status do ScanSnap. Para maiores detalhes, consulte a seção Indicador do Wi-Fi e botão [Scan].
7	Indicador do Wi-Fi	Indica o status da conexão entre o ScanSnap e o seu ponto de acesso sem fio. Para maiores detalhes, consulte a seção Indicador do Wi-Fi e botão [Scan].
8	Bandeja de saída	Abra para usar a bandeja de saída. Empilha os documentos ejetados.

*1:

Quando o ScanSnap foi desligado automaticamente devido à função de desligamento automático, pressione o botão [Scan] (este comando não ativa a digitalização) ou feche a bandeja de entrada do AAD (tampa), voltando a abri-la para ligar novamente o ScanSnap.

Para maiores detalhes, consulte a seção Desligamento automático.

Parte posterior

No.	Nome	Descrição
9	Adesivo	Remova este adesivo após a instalação do aplicativo.
10	Orifício da trava de segurança	Usado para a conexão de cabos anti-furto (vendido à parte).
11	Porta de alimentação de energia	Usado para conectar o cabo de energia.
12	Conector USB	Utilizado para conectar um cabo USB e carregar o ScanSnap ou configurar o ScanSnap Cloud.
13	Área de ventilação	Furos para arejamento do ar quente que sai do ScanSnap.
14	Botão WPS	Pressione este botão para conectar o ponto de acesso sem fio compatível com WPS, utilizando o método de pressionar botões.
15	Interruptor do Wi-Fi	Ligue este interruptor para conectar o ScanSnap a uma LAN sem fio. Mantenha sempre este interruptor ligado quando estiver usando o ScanSnap Cloud.
