Sostituzione del separatore fogli

Sostituire il materiale di consumo (separatore fogli) di ScanSnap quando viene raggiunto il ciclo di sostituzione.

Il ciclo di sostituzione consigliato è il seguente:

  • Ogni 10.000 fogli scanditi

  • Ogni anno di utilizzo

Sostituire il materiale di consumo quando il numero di fogli scanditi o il periodo di utilizzo raggiunge il ciclo di sostituzione consigliato.

  • Prima di sostituire i materiali usurati, è necessario spegnere ScanSnap e scollegare il cavo connettore (cavo di alimentazione e cavo di alimentazione hub USB) dalla presa (presa CA o computer). In caso contrario esiste il rischio di incendio o scossa elettrica.

  • Non lasciare le parti interne, come il separatore fogli e il gruppo del rullo di presa a portata dei bambini. In caso contrario, si incorre nel pericolo di lesioni.

ATTENZIONE
  • La parte inferiore di ScanSnap può raggiungere temperature elevate quando ScanSnap è in uso, ma questo non influisce sul funzionamento di ScanSnap né causa danni materiali. Prestare attenzione a non far cadere ScanSnap durante il trasporto.

  1. Preparare un nuovo materiale di consumo.

    Nome del prodotto

    Codice della parte

    Separatore fogli

    PA03541-0002

    Per i dettagli sull'acquisto, consultare "Fornitori di materiali di consumo/parti opzionali" in Assistenza clienti.

  2. Scollegare il cavo connettore (cavo di alimentazione o cavo di alimentazione hub USB) dalla presa (presa CA o computer).
  3. Rimuovere qualsiasi documento dallo scivolo della carta ADF (coperchio).
  4. Per aprire la parte superiore dell'ADF, tirare il gancio di rilascio dell'ADF verso di sé;

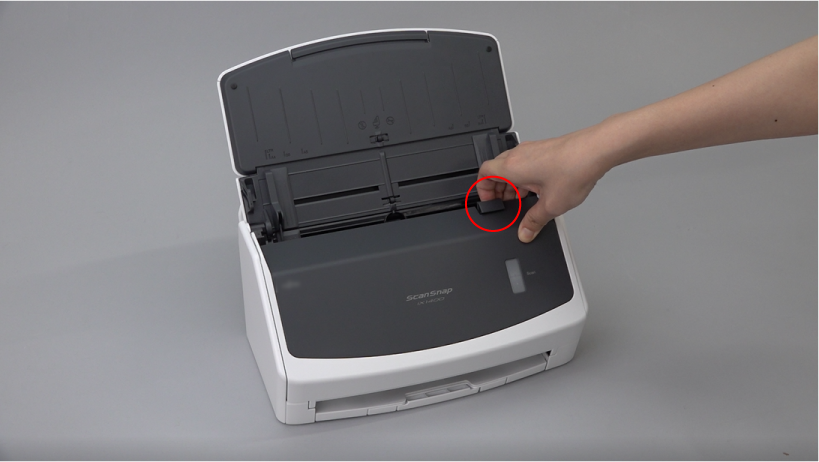

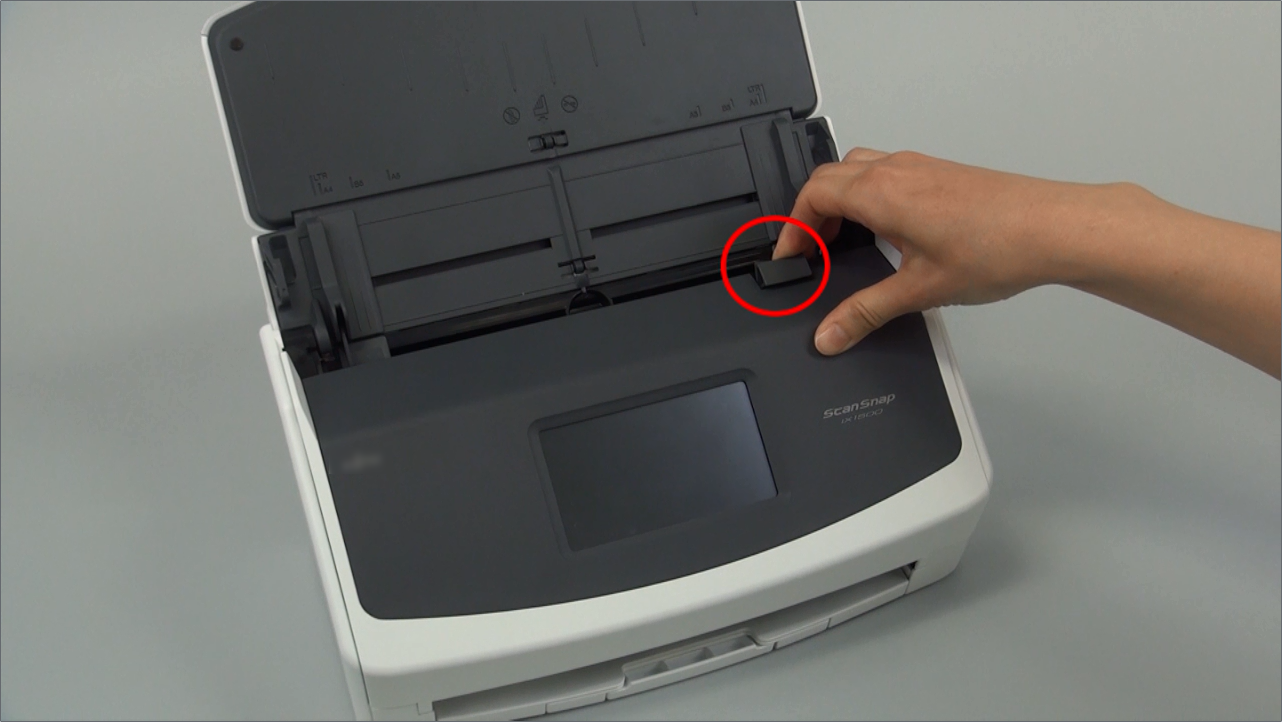

    Apertura della parte superiore dell'ADF
    Apertura della parte superiore dell'ADF

    Il colore del corpo di ScanSnap può variare a seconda della zona in cui è stato acquistato ScanSnap.

    Apertura della parte superiore dell'ADF
    Apertura della parte superiore dell'ADF
    Apertura della parte superiore dell'ADF
  5. Rimuovere il separatore fogli.

    Stringere entrambe le estremità del separatore fogli ed estrarlo in direzione della freccia.

    Rimozione del separatore fogli
  6. Inserire il nuovo separatore fogli premendolo nella relativa base.
    Inserimento del separatore fogli
    ATTENZIONE
    • Inserire il separatore fogli rivolto verso l'alto.

      Se il separatore fogli viene inserito capovolto, possono verificarsi inceppamenti della carta o altri errori di alimentazione.

      Lato a fronte e a tergo del separatore fogli
  7. Assicurarsi che il separatore fogli sia inserito correttamente nei gancetti.
    ATTENZIONE
    • Assicurarsi che il separatore fogli sia fissato correttamente. In caso contrario possono verificarsi inceppamenti della carta o altri errori di alimentazione.

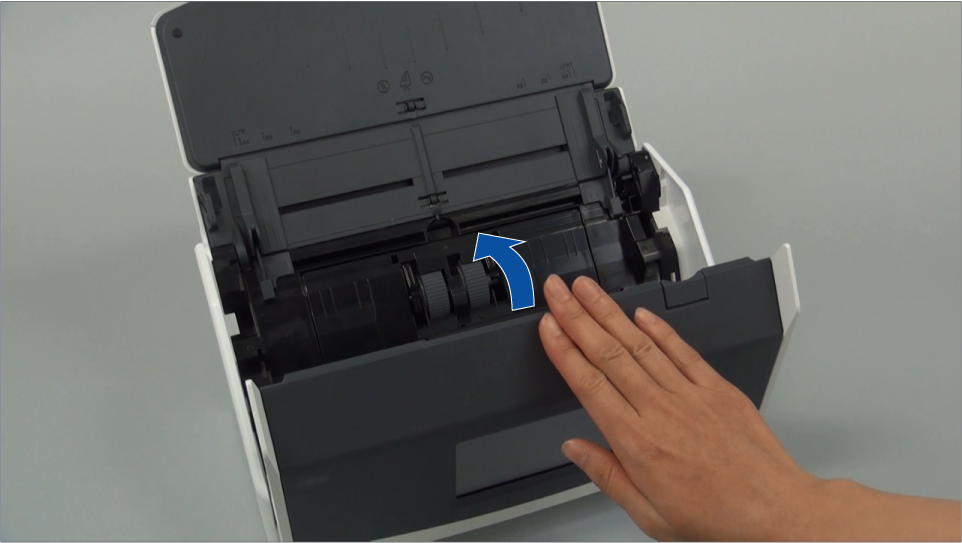

  8. Chiudere la parte superiore dell'ADF.

    Chiudere la sezione superiore dell'ADF fino a quando non si blocca in posizione.

    Chiudere la parte superiore dell'ADF insieme al vassoio fino a quando non si blocca in posizione, segnalato da uno scatto.

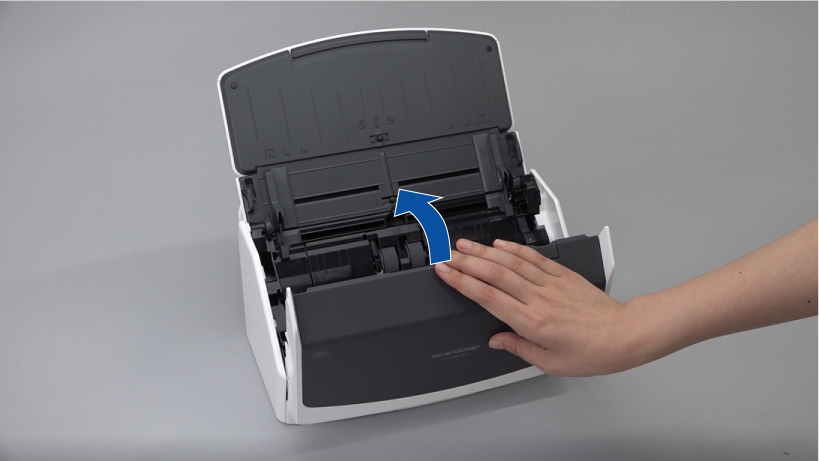

    Chiusura della parte superiore dell'ADF
    Chiusura della parte superiore dell'ADF
    Chiusura della parte superiore dell'ADF
    Chiusura della parte superiore dell'ADF
    Chiusura della parte superiore dell'ADF
    ATTENZIONE
    • Assicurarsi che la parte superiore dell'ADF sia completamente chiusa.

      In caso contrario possono verificarsi inceppamenti della carta o altri errori di alimentazione oppure problemi delle immagini.

  9. Collegare il cavo connettore (cavo di alimentazione o cavo di alimentazione hub USB) nella presa (presa CA o computer) e accendere ScanSnap.
  10. Azzerare il contatore del separatore fogli.
    1. Mostrare la Finestra principale di ScanSnap Home.

      Per i dettagli, consultare Per mostrare la finestra principale.

    2. Selezionare [Impostazioni] nel menu → [Preferenze] per visualizzare la finestra delle preferenze.
    3. Selezionare lo ScanSnap attualmente connesso al computer nell'elenco di ScanSnap in [Informazioni sullo scanner] nella scheda [Scanner].
    4. Cliccare il pulsante [Dettagli] per visualizzare la finestra [Dettagli].
    5. Cliccare il pulsante [Reimposta] per [Contatore fogli].
    6. Quando si visualizza la finestra di conferma, cliccare il tasto [Sì].

      Verificare che [Contatore fogli] sia reimpostato su 0.

    7. Cliccare il tasto [OK] per chiudere la finestra.
  1. Preparare un nuovo materiale di consumo.

    Nome del prodotto

    Codice della parte

    Separatore fogli

    PA03541-0002

    Per i dettagli sull'acquisto, consultare "Fornitori di materiali di consumo/parti opzionali" in Assistenza clienti.

  2. Scollegare il cavo connettore (cavo di alimentazione o cavo di alimentazione hub USB) dalla presa (presa CA o computer).
  3. Rimuovere qualsiasi documento dallo scivolo della carta ADF (coperchio).
  4. Per aprire la parte superiore dell'ADF, tirare il gancio di rilascio dell'ADF verso di sé;
    Apertura della parte superiore dell'ADF
    Apertura della parte superiore dell'ADF

    Il colore del corpo di ScanSnap può variare a seconda della zona in cui è stato acquistato ScanSnap.

    Apertura della parte superiore dell'ADF
    Apertura della parte superiore dell'ADF
    Apertura della parte superiore dell'ADF
  5. Rimuovere il separatore fogli.

    Stringere entrambe le estremità del separatore fogli ed estrarlo in direzione della freccia.

    Rimozione del separatore fogli
  6. Inserire il nuovo separatore fogli premendolo nella relativa base.
    Inserimento del separatore fogli
    ATTENZIONE
    • Inserire il separatore fogli rivolto verso l'alto.

      Se il separatore fogli viene inserito capovolto, possono verificarsi inceppamenti della carta o altri errori di alimentazione.

      Lato a fronte e a tergo del separatore fogli
  7. Assicurarsi che il separatore fogli sia inserito correttamente nei gancetti.
    ATTENZIONE
    • Assicurarsi che il separatore fogli sia fissato correttamente. In caso contrario possono verificarsi inceppamenti della carta o altri errori di alimentazione.

  8. Chiudere la parte superiore dell'ADF.

    Chiudere la sezione superiore dell'ADF fino a quando non si blocca in posizione.

    Chiudere la parte superiore dell'ADF insieme al vassoio fino a quando non si blocca in posizione, segnalato da uno scatto.

    Chiusura della parte superiore dell'ADF
    Chiusura della parte superiore dell'ADF
    Chiusura della parte superiore dell'ADF
    Chiusura della parte superiore dell'ADF
    Chiusura della parte superiore dell'ADF
    ATTENZIONE
    • Assicurarsi che la parte superiore dell'ADF sia completamente chiusa.

      In caso contrario possono verificarsi inceppamenti della carta o altri errori di alimentazione oppure problemi delle immagini.

  9. Collegare il cavo connettore (cavo di alimentazione o cavo di alimentazione hub USB) nella presa (presa CA o computer) e accendere ScanSnap.
  10. Azzerare il contatore del separatore fogli.
    1. Mostrare la Finestra principale di ScanSnap Home.

      Cliccare l'icona [ScanSnap Home] Icona di ScanSnap Home nella lista applicazioni mostrata quando si clicca il launchpad nel dock.

    2. Selezionare [ScanSnap Home] nella barra dei menu → [Preferenze] per visualizzare la finestra delle preferenze.
    3. Selezionare lo ScanSnap attualmente connesso al computer nell'elenco di ScanSnap in [Informazioni sullo scanner] nella scheda [Scanner].
    4. Cliccare il pulsante [Verifica lo stato dei materiali di consumo] per visualizzare la finestra [Verifica lo stato dei materiali di consumo].
    5. Cliccare il pulsante [Reimposta] per [Contatore fogli].
    6. Quando si visualizza la finestra di conferma, cliccare il tasto [Sì].

      Verificare che [Contatore fogli] sia reimpostato su 0.
