Sostituzione del gruppo del rullo di presa
Sostituire il materiale di consumo (gruppo separatore fogli) di ScanSnap quando viene raggiunto il ciclo di sostituzione.
Il ciclo di sostituzione consigliato è il seguente:
Ogni 100.000 fogli scanditi
Ogni anno di utilizzo
Sostituire il materiale di consumo quando il numero di fogli scanditi o il periodo di utilizzo raggiunge il ciclo di sostituzione consigliato.
Prima di sostituire i materiali usurati, è necessario spegnere ScanSnap e scollegare il cavo connettore (cavo di alimentazione e cavo di alimentazione hub USB) dalla presa (presa CA o computer). In caso contrario esiste il rischio di incendio o scossa elettrica.
Non lasciare le parti interne, come il separatore fogli e il gruppo del rullo di presa a portata dei bambini. In caso contrario, si incorre nel pericolo di lesioni.
La parte inferiore di ScanSnap può raggiungere temperature elevate quando ScanSnap è in uso, ma questo non influisce sul funzionamento di ScanSnap né causa danni materiali. Prestare attenzione a non far cadere ScanSnap durante il trasporto.
- Per aprire la parte superiore dell'ADF, tirare il gancio di rilascio dell'ADF verso di sé;
Il colore del corpo di ScanSnap può variare a seconda della zona in cui è stato acquistato ScanSnap.
- Rimuovere la guida del foglio.
Tenendo il punto di presa a destra e premendolo verso l'interno, sollevare la guida del foglio per toglierla.

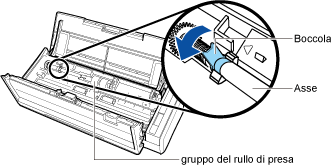

- Girare la boccola a sinistra.
- Rimuovere l'asse del rullo di presa da ScanSnap.
Sollevare leggermente il lato sinistro dell'asse (circa 5 mm), spostarlo a sinistra e sollevarlo verso l'alto per estrarlo.
ATTENZIONEPotrebbe esserci della polvere intorno al gruppo del rullo di presa.
Spolverare la polvere di carta con un panno imbevuto di Detergente F1. In caso contrario, le immagini potrebbero non visualizzarsi.
Non usare acqua, detergenti neutri o spray aerosol.
- Rimuovere il gruppo del rullo di presa dall'asse.
Estrarre l'asse sollevando il fermaglio di sicurezza.
ATTENZIONESollevando il fermaglio di sicurezza con le unghie si rischia di farsi male o di spezzarle.
Usare una graffetta o un oggetto simile se non si riesce a sollevarlo.
- Inserire il nuovo gruppo del rullo di presa nell'asse.
Inserire la sporgenza dell'asse nella sede del gruppo del rullo di presa.
- Inserire l'asse in ScanSnap.
Inserire l'estremità destra dell'asse nella boccola a destra e inserire lentamente il lato sinistro dell'asse nella relativa sede.
- Bloccare la boccola a sinistra.
ATTENZIONEAssicurarsi che l'asse sia fissato correttamente. In caso contrario possono verificarsi inceppamenti della carta o altri errori di alimentazione.
- Inserire la guida del foglio.
Tenendo i punti di presa a destra e della guida del foglio, inserire la guida del foglio fino a quando si blocca in posizione.
ATTENZIONEControllare che la guida del foglio sia inserita correttamente. In caso contrario possono verificarsi inceppamenti della carta o altri errori di alimentazione.
- Chiudere la parte superiore dell'ADF.
Chiudere la sezione superiore dell'ADF fino a quando non si blocca in posizione.
Chiudere la parte superiore dell'ADF insieme al vassoio fino a quando non si blocca in posizione, segnalato da uno scatto.
ATTENZIONEAssicurarsi che la parte superiore dell'ADF sia completamente chiusa.
In caso contrario possono verificarsi inceppamenti della carta o altri errori di alimentazione oppure problemi delle immagini.
- Per aprire la parte superiore dell'ADF, tirare il gancio di rilascio dell'ADF verso di sé;
Il colore del corpo di ScanSnap può variare a seconda della zona in cui è stato acquistato ScanSnap.
- Rimuovere la guida del foglio.
Tenendo il punto di presa a destra e premendolo verso l'interno, sollevare la guida del foglio per toglierla.
- Girare la boccola a sinistra.
- Rimuovere l'asse del rullo di presa da ScanSnap.
Sollevare leggermente il lato sinistro dell'asse (circa 5 mm), spostarlo a sinistra e sollevarlo verso l'alto per estrarlo.
ATTENZIONEPotrebbe esserci della polvere intorno al gruppo del rullo di presa.
Spolverare la polvere di carta con un panno imbevuto di Detergente F1. In caso contrario, le immagini potrebbero non visualizzarsi.
Non usare acqua, detergenti neutri o spray aerosol.
- Rimuovere il gruppo del rullo di presa dall'asse.
Estrarre l'asse sollevando il fermaglio di sicurezza.
ATTENZIONESollevando il fermaglio di sicurezza con le unghie si rischia di farsi male o di spezzarle.
Usare una graffetta o un oggetto simile se non si riesce a sollevarlo.
- Inserire il nuovo gruppo del rullo di presa nell'asse.
Inserire la sporgenza dell'asse nella sede del gruppo del rullo di presa.
- Inserire l'asse in ScanSnap.
Inserire l'estremità destra dell'asse nella boccola a destra e inserire lentamente il lato sinistro dell'asse nella relativa sede.
- Bloccare la boccola a sinistra.
ATTENZIONE
Assicurarsi che l'asse sia fissato correttamente. In caso contrario possono verificarsi inceppamenti della carta o altri errori di alimentazione.
- Inserire la guida del foglio.
Tenendo i punti di presa a destra e della guida del foglio, inserire la guida del foglio fino a quando si blocca in posizione.
ATTENZIONEControllare che la guida del foglio sia inserita correttamente. In caso contrario possono verificarsi inceppamenti della carta o altri errori di alimentazione.
- Chiudere la parte superiore dell'ADF.
Chiudere la sezione superiore dell'ADF fino a quando non si blocca in posizione.
Chiudere la parte superiore dell'ADF insieme al vassoio fino a quando non si blocca in posizione, segnalato da uno scatto.
ATTENZIONEAssicurarsi che la parte superiore dell'ADF sia completamente chiusa.
In caso contrario possono verificarsi inceppamenti della carta o altri errori di alimentazione oppure problemi delle immagini.
- Reimpostare il rullo di presa.
- Mostrare la Finestra principale di ScanSnap Home.
Cliccare l'icona [ScanSnap Home]
nella lista applicazioni mostrata quando si clicca il launchpad nel dock.
- Mostrare la Finestra principale di ScanSnap Home.
