Sostituzione del set di rulli

Sostituire il materiale di consumo (set di rulli) di ScanSnap quando viene raggiunto il ciclo di sostituzione.

Il ciclo di sostituzione consigliato è il seguente:

  • Ogni 200.000 fogli scanditi

  • Ogni anno di utilizzo

Sostituire il materiale di consumo quando il numero di fogli scanditi o il periodo di utilizzo raggiunge il ciclo di sostituzione consigliato.

  • Prima di sostituire i materiali di consumo è necessario spegnere ScanSnap e scollegare il cavo di alimentazione dalla presa CA. In caso contrario esiste il rischio di incendio o scossa elettrica.

  • Non lasciare a portata dei bambini le parti interne quali il rullo di freno e il rullo di presa. In caso contrario, si incorre nel pericolo di lesioni.

    Non lasciare le parti interne, come il separatore fogli e il rullo di presa a portata dei bambini. In caso contrario, si incorre nel pericolo di lesioni.

ATTENZIONE
  • La parte inferiore di ScanSnap può raggiungere temperature elevate quando ScanSnap è in uso, ma questo non influisce sul funzionamento di ScanSnap né causa danni materiali. Prestare attenzione a non far cadere ScanSnap durante il trasporto.

  1. Preparare un nuovo materiale di consumo.

    Nome del prodotto

    Codice della parte

    Set di rulli

    PA03656-0001

    Per i dettagli sull'acquisto, consultare "Fornitori di materiali di consumo/parti opzionali" in Assistenza clienti.

  2. Scollegare il cavo di alimentazione di ScanSnap dalla presa CA.
  3. Rimuovere qualsiasi documento dallo scivolo della carta ADF (coperchio).
  4. Guardare il video seguente per rimuovere la Guida ricevute, se collegata.

    In questo video viene fornita una spiegazione con esempio di ScanSnap iX1600.

  5. Guarda il seguente video per la sostituzione del materiale di consumo.

    In questo video viene fornita una spiegazione con esempio di ScanSnap iX1600.

  6. Per aprire la parte superiore dell'ADF, tirare il gancio di rilascio dell'ADF verso di sé;
    Apertura della parte superiore dell'ADF
    Apertura della parte superiore dell'ADF

    Il colore del corpo di ScanSnap può variare a seconda della zona in cui è stato acquistato ScanSnap.

    Apertura della parte superiore dell'ADF
    Apertura della parte superiore dell'ADF
    Apertura della parte superiore dell'ADF
  7. Sostituire il rullo di freno.

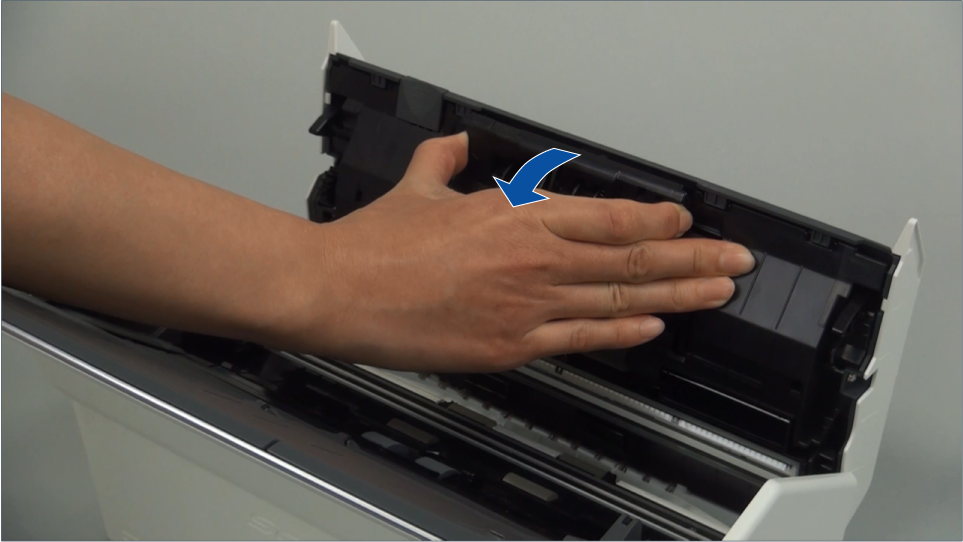

    1. Aprire il coperchio del rullo di freno.

      Tenere entrambe le estremità del coperchio e aprirlo in direzione della freccia.

      Apertura del coperchio
      Apertura del coperchio

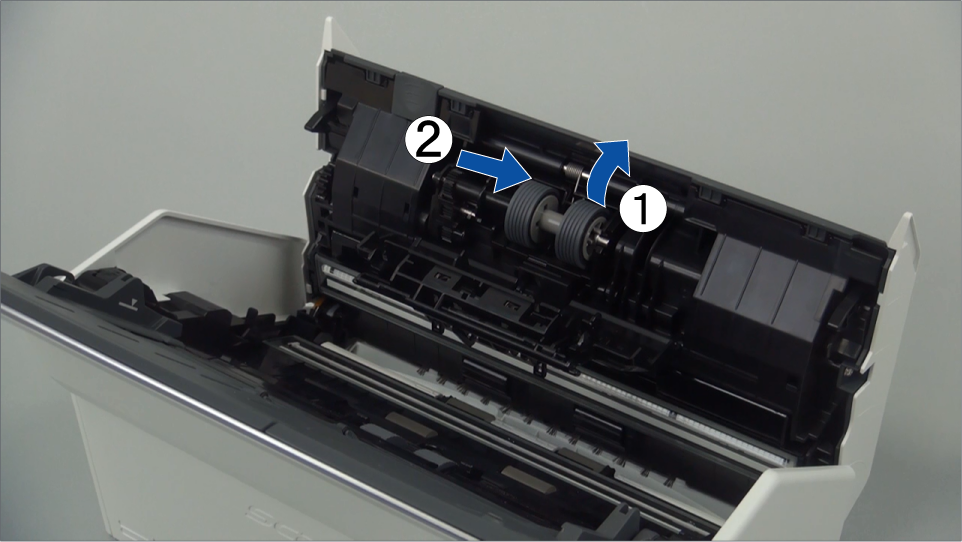

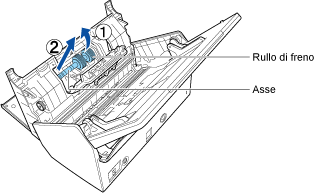

    2. Rimuovere l'asse del rullo di freno.

      Sollevare il rullo di freno per togliere il lato destro dell'asse ed estrarre l'asse dal foro a sinistra.

      Rimozione dell'asse del rullo di freno
      Rimozione dell'asse del rullo di freno

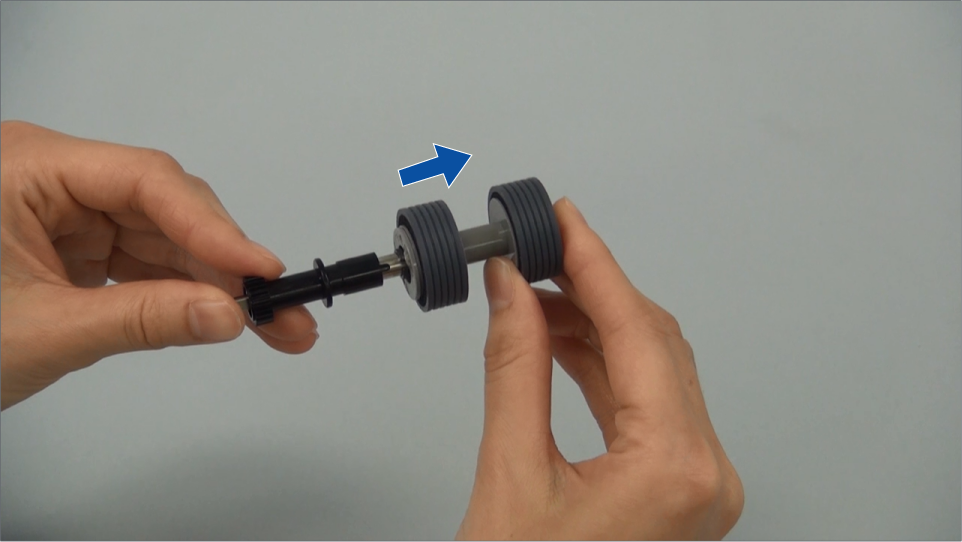

    3. Rimuovere il rullo di freno dal relativo asse.
      Rimozione del rullo di freno dal relativo asse
      Rimozione del rullo di freno dal relativo asse

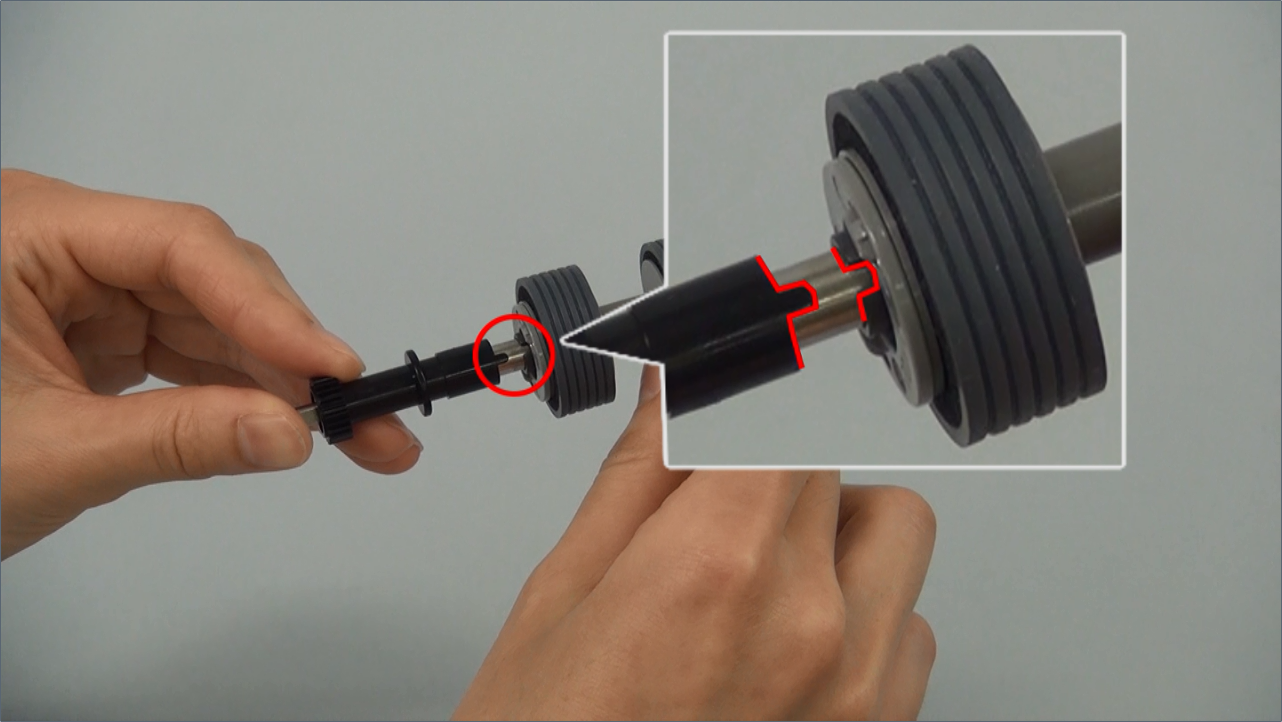

    4. Inserire il nuovo rullo di freno nell'asse.

      Inserire l'asse nel rullo di freno allineando la sporgenza dell'asse con la sede nel rullo di freno.

      Fissaggio del rullo di freno sull'asse
      Fissaggio del rullo di freno sull'asse

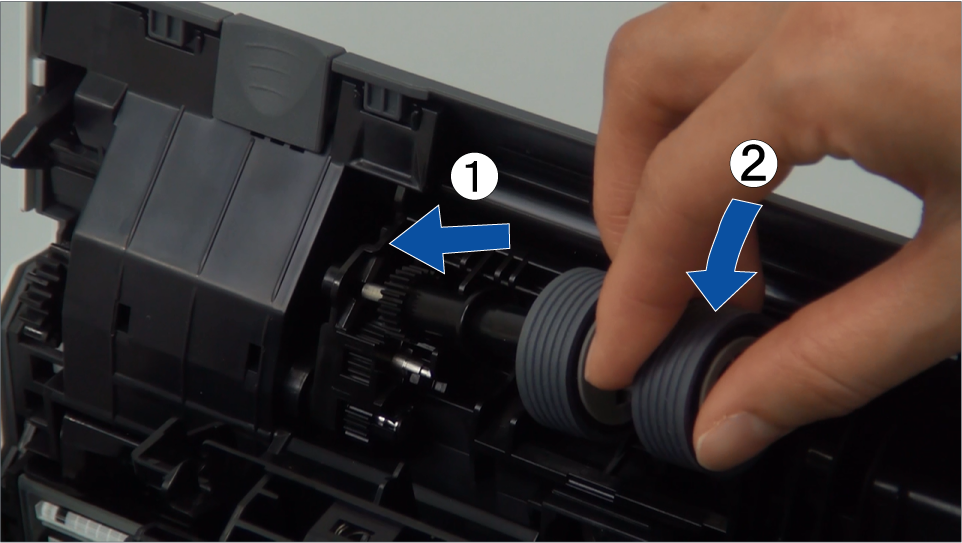

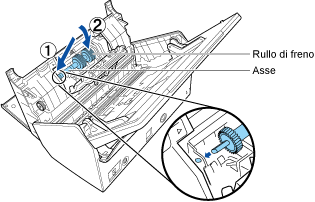

    5. Inserire l'asse in ScanSnap.

      Inserire correttamente il lato sinistro dell'asse nel foro e bloccare il lato destro nella relativa sede.

      Fissaggio del rullo di freno sull'asse
      Fissaggio del rullo di freno sull'asse
    6. Chiudere il coperchio del rullo di freno.
      ATTENZIONE
      • Assicurarsi che l'asse sia fissato correttamente.

        In caso contrario possono verificarsi inceppamenti della carta o altri errori di alimentazione.

  8. Sostituire il rullo di presa.

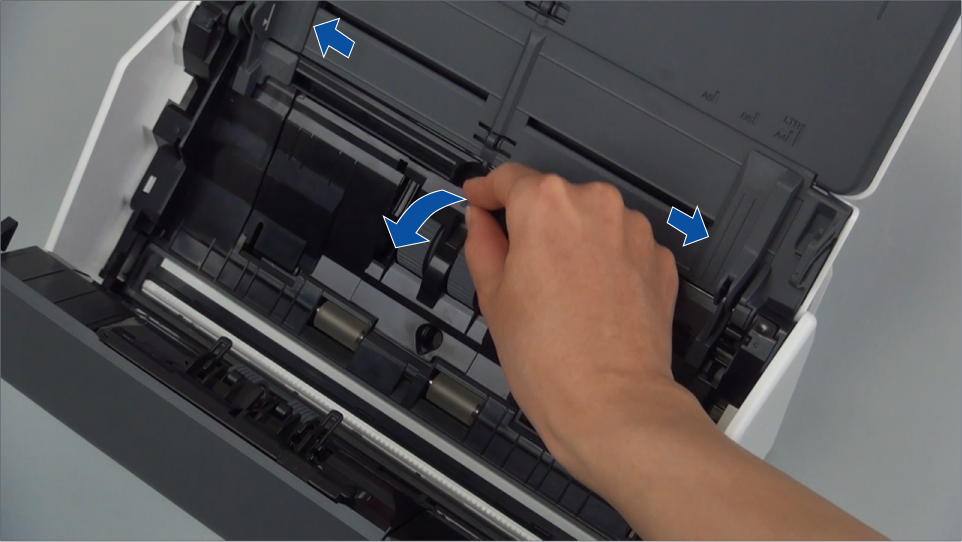

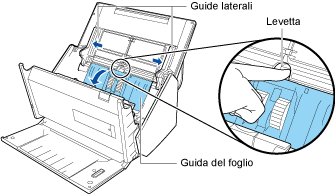

    1. Aprire il foglio di guida.

      Far scivolare completamente le guide del foglio. Aprire la guida del foglio sollevando con il dito il gancetto nel foro della guida del foglio.

      Apertura del foglio di guida
      Apertura del foglio di guida

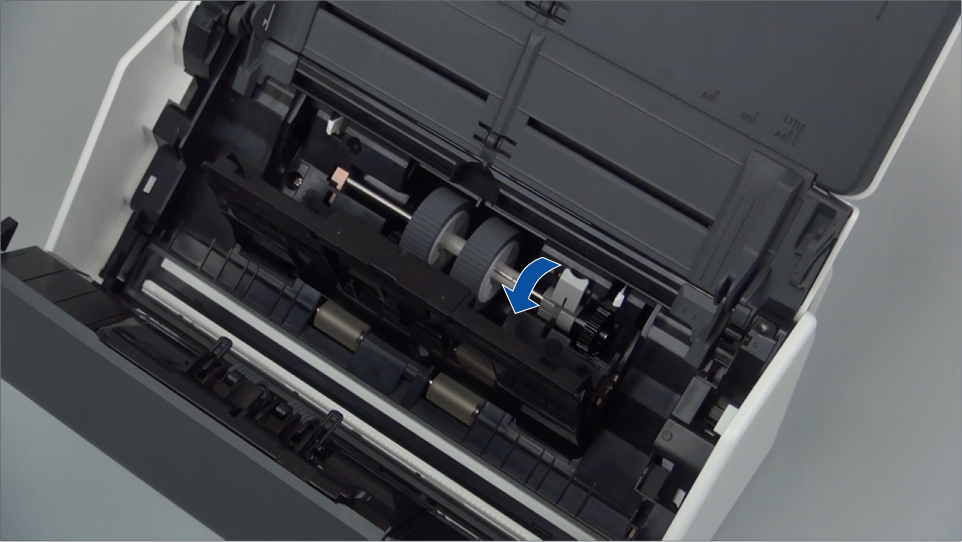

    2. Ruotare la boccola nella direzione della freccia.
      Tirare la boccola verso il basso.
      Rotazione della boccola

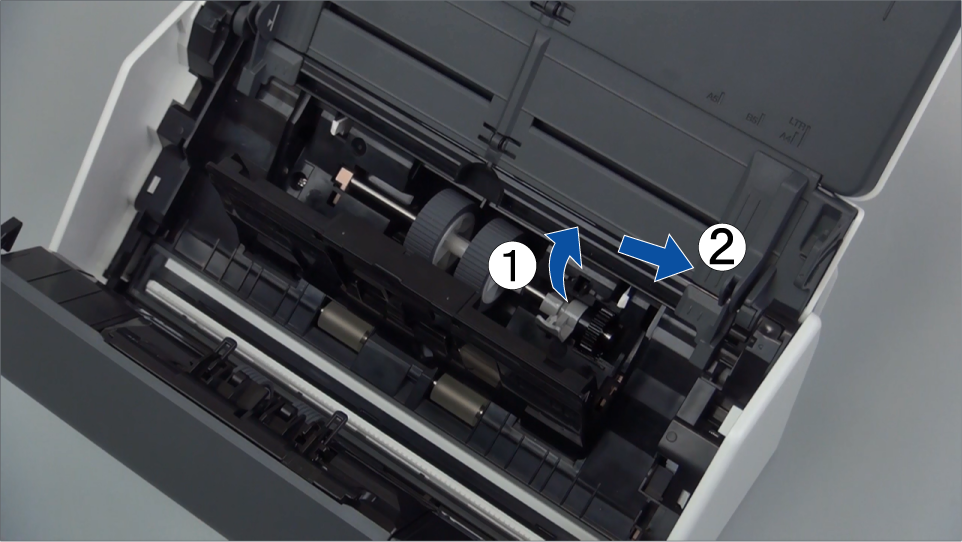

    3. Rimuovere il rullo di presa.

      Sollevare leggermente il lato destro della boccola (circa 5 mm), spostarla a destra e tirarla verso l'alto per estrarre il rullo di presa.

      Rimozione del rullo di presa
      Rimozione del rullo di presa
      ATTENZIONE
      • Fare attenzione a non toccare le aree oleate nel meccanismo vicino alla boccola.

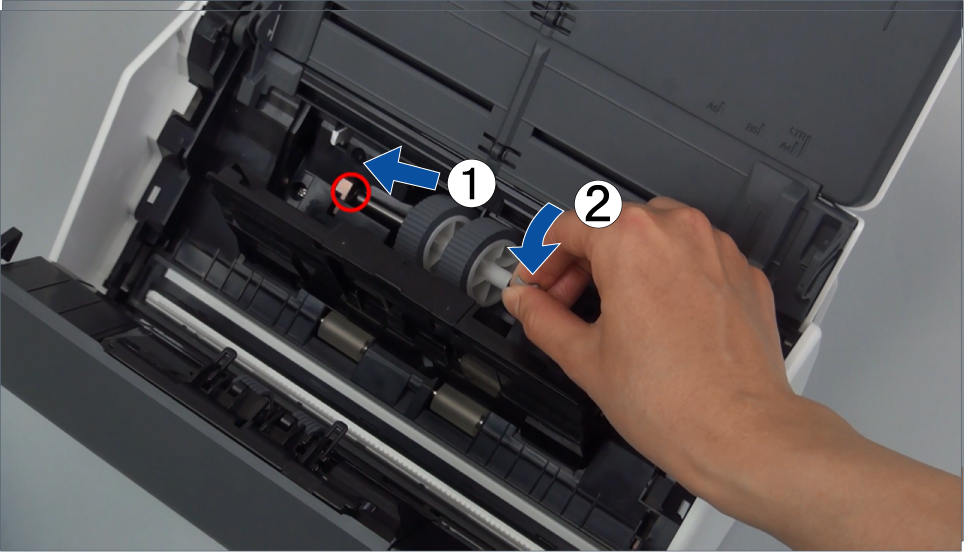

    4. Inserire un nuovo rullo di presa in ScanSnap.

      Inserire l'estremità sinistra dell'asse nel foro a sinistra e inserire lentamente il lato destro dell'asse nella relativa sede.

      Inserimento del rullo di presa
      Inserimento del rullo di presa

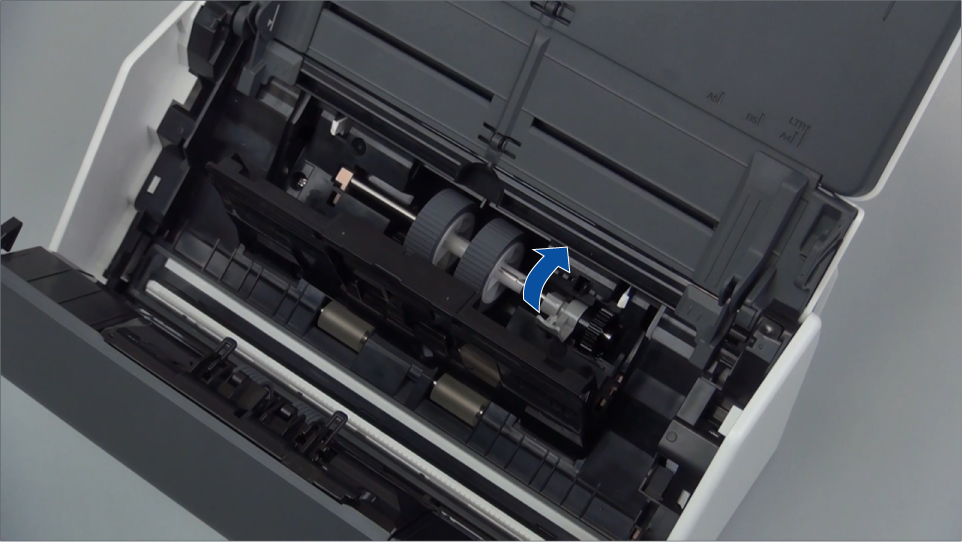

    5. Ruotare la boccola nella direzione della freccia.
      Sollevamento della boccola
      Rotazione della boccola
      ATTENZIONE
      • Assicurarsi che il rullo di presa sia fissato correttamente.

        In caso contrario possono verificarsi inceppamenti della carta o altri errori di alimentazione.

    6. Chiudere il foglio di guida.

      Verificare che entrambe le estremità della guida del foglio siano bloccate.

  9. Chiudere la parte superiore dell'ADF.

    Chiudere la sezione superiore dell'ADF fino a quando non si blocca in posizione.

    Chiudere la parte superiore dell'ADF insieme al vassoio fino a quando non si blocca in posizione, segnalato da uno scatto.

    Chiusura della parte superiore dell'ADF
    Chiusura della parte superiore dell'ADF
    Chiusura della parte superiore dell'ADF
    Chiusura della parte superiore dell'ADF
    Chiusura della parte superiore dell'ADF
    ATTENZIONE
    • Assicurarsi che la parte superiore dell'ADF sia completamente chiusa.

      In caso contrario possono verificarsi inceppamenti della carta o altri errori di alimentazione oppure problemi delle immagini.

  10. Collegare il cavo di alimentazione alla presa CA e accendere ScanSnap.
  11. Azzerare il numero del set di rulli.
    1. Mostrare la Finestra principale di ScanSnap Home.

      Per i dettagli, consultare Per mostrare la finestra principale.

    2. Selezionare [Impostazioni] nel menu → [Preferenze] per visualizzare la finestra delle preferenze.
    3. Selezionare lo ScanSnap attualmente connesso al computer nell'elenco di ScanSnap in [Informazioni sullo scanner] nella scheda [Scanner].
    4. Cliccare il pulsante [Dettagli] per visualizzare la finestra [Dettagli].
    5. Cliccare il tasto [Azzera].
    6. Quando si visualizza la finestra di conferma, cliccare il tasto [Sì].

      Verificare che [Contatore del set di rulli] sia reimpostato su 0.

    7. Cliccare il tasto [OK] per chiudere la finestra.
  1. Preparare un nuovo materiale di consumo.

    Nome del prodotto

    Codice della parte

    Set di rulli

    PA03656-0001

    Per i dettagli sull'acquisto, consultare "Fornitori di materiali di consumo/parti opzionali" in Assistenza clienti.

  2. Scollegare il cavo di alimentazione di ScanSnap dalla presa CA.
  3. Rimuovere qualsiasi documento dallo scivolo della carta ADF (coperchio).
  4. Guardare il video seguente per rimuovere la Guida ricevute, se collegata.

    In questo video viene fornita una spiegazione con esempio di ScanSnap iX1600.

  5. Guarda il seguente video per la sostituzione del materiale di consumo.

    In questo video viene fornita una spiegazione con esempio di ScanSnap iX1600.

  6. Per aprire la parte superiore dell'ADF, tirare il gancio di rilascio dell'ADF verso di sé;
    Apertura della parte superiore dell'ADF
    Apertura della parte superiore dell'ADF

    Il colore del corpo di ScanSnap può variare a seconda della zona in cui è stato acquistato ScanSnap.

    Apertura della parte superiore dell'ADF
    Apertura della parte superiore dell'ADF
    Apertura della parte superiore dell'ADF
  7. Sostituire il rullo di freno.
    1. Aprire il coperchio del rullo di freno.

      Tenere entrambe le estremità del coperchio e aprirlo in direzione della freccia.

      Apertura del coperchio
      Apertura del coperchio
    2. Rimuovere l'asse del rullo di freno.

      Sollevare il rullo di freno per togliere il lato destro dell'asse ed estrarre l'asse dal foro a sinistra.

      Rimozione dell'asse del rullo di freno
      Rimozione dell'asse del rullo di freno
    3. Rimuovere il rullo di freno dal relativo asse.
      Rimozione del rullo di freno dal relativo asse
      Rimozione del rullo di freno dal relativo asse
    4. Inserire il nuovo rullo di freno nell'asse.

      Inserire l'asse nel rullo di freno allineando la sporgenza dell'asse con la sede nel rullo di freno.

      Fissaggio del rullo di freno sull'asse
      Fissaggio del rullo di freno sull'asse
    5. Inserire l'asse in ScanSnap.

      Inserire correttamente il lato sinistro dell'asse nel foro e bloccare il lato destro nella relativa sede.

      Fissaggio del rullo di freno sull'asse
      Fissaggio del rullo di freno sull'asse
    6. Chiudere il coperchio del rullo di freno.
      ATTENZIONE
      • Assicurarsi che l'asse sia fissato correttamente.

        In caso contrario possono verificarsi inceppamenti della carta o altri errori di alimentazione.

  8. Sostituire il rullo di presa.
    1. Aprire il foglio di guida.

      Far scivolare completamente le guide del foglio. Aprire la guida del foglio sollevando con il dito il gancetto nel foro della guida del foglio.

      Apertura del foglio di guida
      Apertura del foglio di guida
    2. Ruotare la boccola nella direzione della freccia.
      Tirare la boccola verso il basso.
      Rotazione della boccola
    3. Rimuovere il rullo di presa.

      Sollevare leggermente il lato destro della boccola (circa 5 mm), spostarla a destra e tirarla verso l'alto per estrarre il rullo di presa.

      Rimozione del rullo di presa
      Rimozione del rullo di presa
      ATTENZIONE
      • Fare attenzione a non toccare le aree oleate nel meccanismo vicino alla boccola.

    4. Inserire un nuovo rullo di presa in ScanSnap.

      Inserire l'estremità sinistra dell'asse nel foro a sinistra e inserire lentamente il lato destro dell'asse nella relativa sede.

      Inserimento del rullo di presa
      Inserimento del rullo di presa
    5. Ruotare la boccola nella direzione della freccia.
      Sollevamento della boccola
      Rotazione della boccola
      ATTENZIONE
      • Assicurarsi che il rullo di presa sia fissato correttamente.

        In caso contrario possono verificarsi inceppamenti della carta o altri errori di alimentazione.

    6. Chiudere il foglio di guida.

      Verificare che entrambe le estremità della guida del foglio siano bloccate.

  9. Chiudere la parte superiore dell'ADF.

    Chiudere la sezione superiore dell'ADF fino a quando non si blocca in posizione.

    Chiudere la parte superiore dell'ADF insieme al vassoio fino a quando non si blocca in posizione, segnalato da uno scatto.

    Chiusura della parte superiore dell'ADF
    Chiusura della parte superiore dell'ADF
    Chiusura della parte superiore dell'ADF
    Chiusura della parte superiore dell'ADF
    Chiusura della parte superiore dell'ADF
    ATTENZIONE
    • Assicurarsi che la parte superiore dell'ADF sia completamente chiusa.

      In caso contrario possono verificarsi inceppamenti della carta o altri errori di alimentazione oppure problemi delle immagini.

  10. Collegare il cavo di alimentazione alla presa CA e accendere ScanSnap.
  11. Azzerare il numero del set di rulli.
    1. Mostrare la Finestra principale di ScanSnap Home.

      Cliccare l'icona [ScanSnap Home] Icona di ScanSnap Home nella lista applicazioni mostrata quando si clicca il launchpad nel dock.

    2. Selezionare [ScanSnap Home] nella barra dei menu → [Preferenze] per visualizzare la finestra delle preferenze.
    3. Selezionare lo ScanSnap attualmente connesso al computer nell'elenco di ScanSnap in [Informazioni sullo scanner] nella scheda [Scanner].
    4. Cliccare il pulsante [Verifica lo stato dei materiali di consumo] per visualizzare la finestra [Verifica lo stato dei materiali di consumo].
    5. Cliccare il tasto [Azzera].
    6. Quando si visualizza la finestra di conferma, cliccare il tasto [Sì].

      Verificare che [Contatore del set di rulli] sia reimpostato su 0.
