استبدال مجموعة البكرات

استبدل المادة المستهلكة (مجموعة البكرات) الخاصة بـ ScanSnap عند الوصول إلى دورة الاستبدال.

فيما يلي دورة الاستبدال المقترحة:

  • بعد المسح الضوئي لكل 200,000

  • كل عام من الاستخدام

استبدل المواد المستهلكة عندما يصل عدد الأوراق الممسوحة ضوئيًا أو فترة الاستخدام إلى دورة الاستبدال المقترحة.

  • قبل استبدال المادة المستهلكة، يجب عليك إيقاف تشغيل ScanSnap وفصل كابل الطاقة من مأخذ التيار المتردد. قد يؤدي عدم القيام بذلك إلى نشوب حريق أو حدوث صدمة كهربائية.

  • لا تضع الأجزاء الداخلية مثل بكرة الإيقاف وبكرة الالتقاط في متناول الأطفال الصغار. إذ قد يؤدي القيام بذلك إلى حدوث إصابة.

    لا تضع الأجزاء الداخلية مثل وحدة الحشية وبكرة الالتقاط في متناول الأطفال الصغار. إذ قد يؤدي القيام بذلك إلى حدوث إصابة.

انتباه
  • قد يصبح الجزء السفلي من ScanSnap ساخنًا أثناء استخدامه، لكن هذا لا يؤثر على عملية ScanSnap أو يتسبب في أي ضرر جسدي. احرص على عدم إسقاط ScanSnap عند حمله.

  1. قم بإعداد مادة مستهلكة جديدة.

    اسم المنتج

    رقم القطعة

    مجموعة البكرات

    PA03656-0001

    للاطلاع على تفاصيل حول الشراء، يُرجى الرجوع إلى "موردي المواد المستهلكة/الأجزاء الاختيارية" في دعم العملاء.

  2. افصل كابل الطاقة الخاص بـ ScanSnap من منفذ التيار المتردد.
  3. أزل أي مستندات موجودة في حامل الورق ADF (الغطاء).
  4. شاهد الفيديو التالي لإزالة دليل الإيصال إذا كان مرفقًا.

    يقدم الفيديو شرحًا باستخدام ScanSnap iX1600 كمثال.

  5. شاهد الفيديو التالي لاستبدال المواد المستهلكة.

    يقدم الفيديو شرحًا باستخدام ScanSnap iX1600 كمثال.

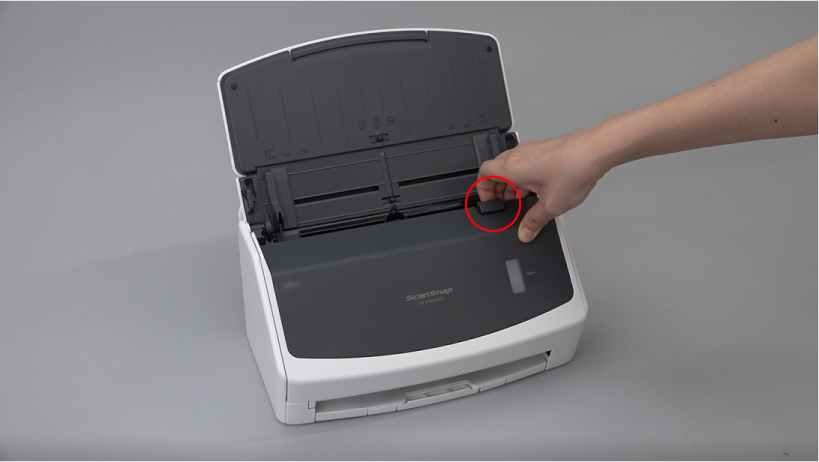

  6. اسحب شريط تحرير عروة إفلات وحدة تغذية المستندات التلقائية ADF نحوك لفتح القسم العلوي من الوحدة.
    فتح القسم العلوي من وحدة تغذية المستندات التلقائية (ADF)
    فتح القسم العلوي من وحدة تغذية المستندات التلقائية (ADF)

    قد يختلف لون جسم ScanSnap حسب المنطقة التي اشتريتها منها.

    فتح القسم العلوي من وحدة تغذية المستندات التلقائية (ADF)
    فتح القسم العلوي من وحدة تغذية المستندات التلقائية (ADF)
    فتح القسم العلوي من وحدة تغذية المستندات التلقائية (ADF)
  7. استبدل بكرة الإيقاف.

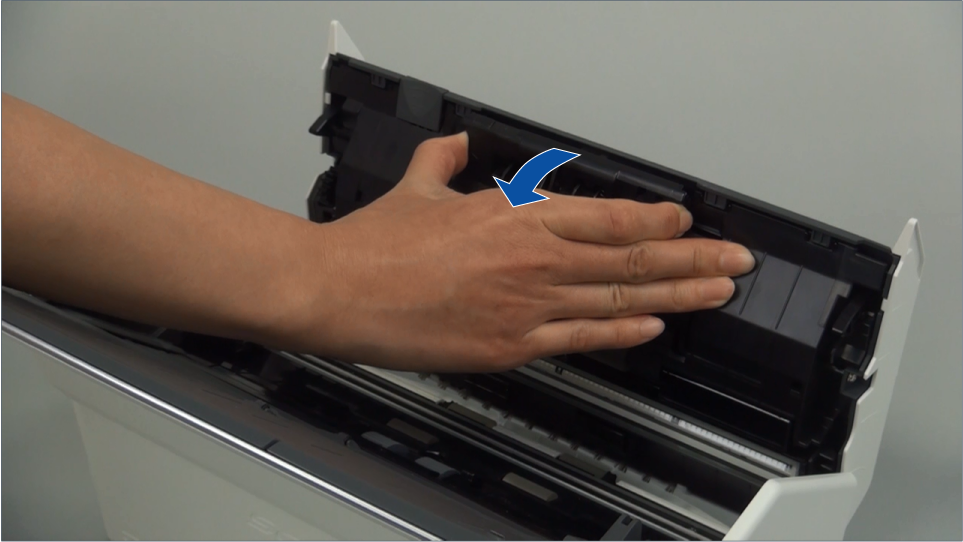

    1. افتح غطاء بكرة الإيقاف.

      أمسك طرفي الغطاء وافتحه في اتجاه السهم.

      فتح الغطاء
      فتح الغطاء

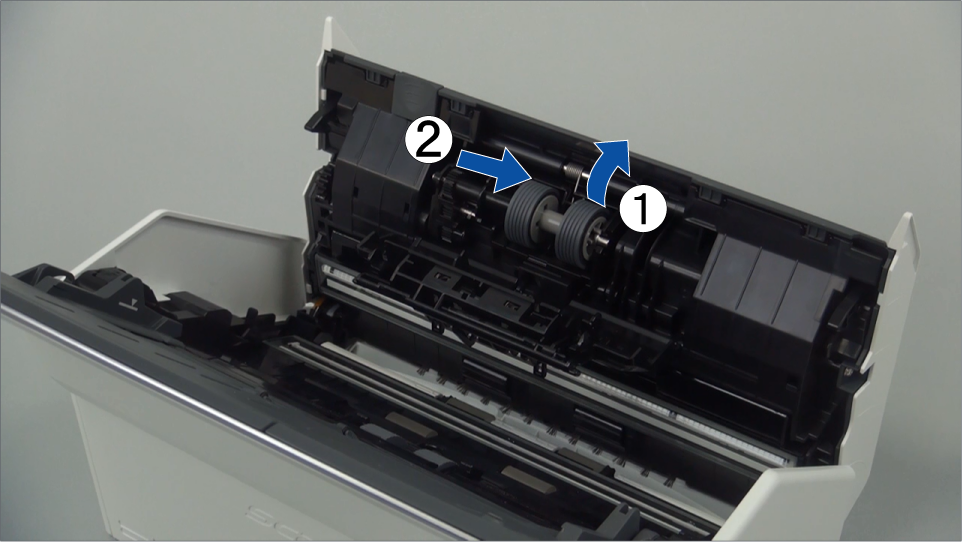

    2. أزل عمود أسطوانة بكرة الإيقاف.

      ارفع أسطوانة الفرامل لإزالة الجانب الأيمن من العمود، ثم اسحب العمود للخارج من الفتحة الموجودة على اليسار.

      إزالة عمود أسطوانة بكرة التوقيف
      إزالة عمود أسطوانة بكرة التوقيف

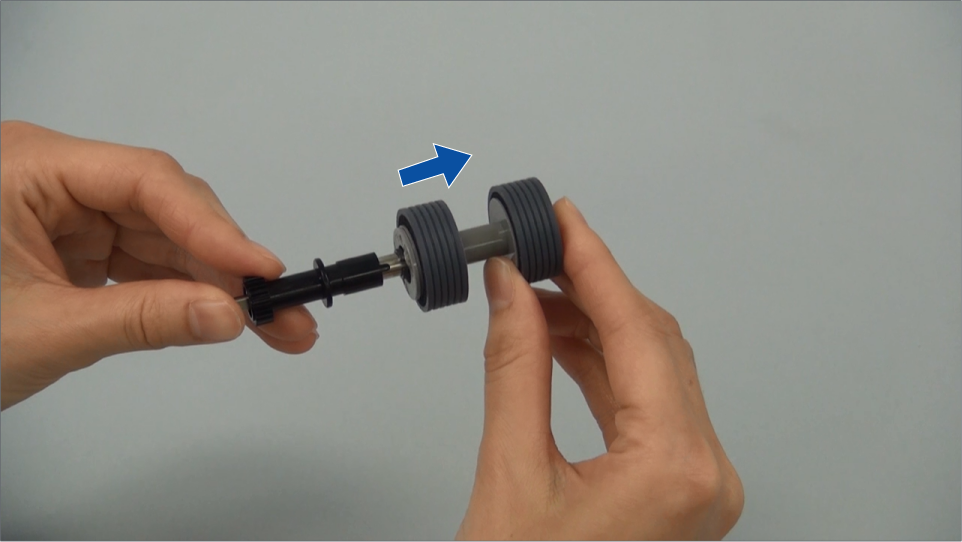

    3. قم بإزالة بكرة الإيقاف من عمود الدوران.
      إزالة عمود أسطوانة بكرة التوقيف من عمود الدوران
      إزالة عمود أسطوانة بكرة التوقيف من عمود الدوران

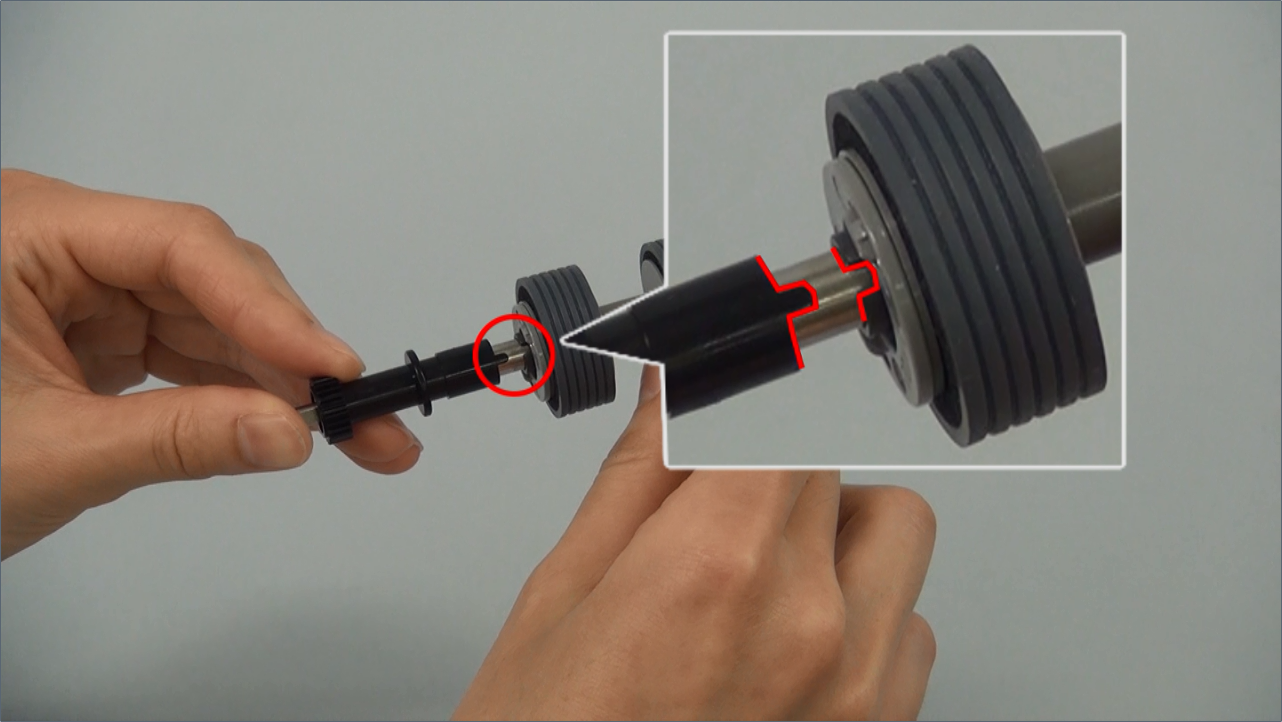

    4. قم بإرفاق بكرة الالتقاط الجديدة بعمود الدوران.

      أدرج عمود الدوران في بكرة الإيقاف عن طريق محاذاة البروز الموجود على العمود مع الفتحة الموجودة على بكرة الإيقاف.

      تركيب عمود أسطوانة بكرة التوقيف في عمود الدوران
      تركيب عمود أسطوانة بكرة التوقيف في عمود الدوران

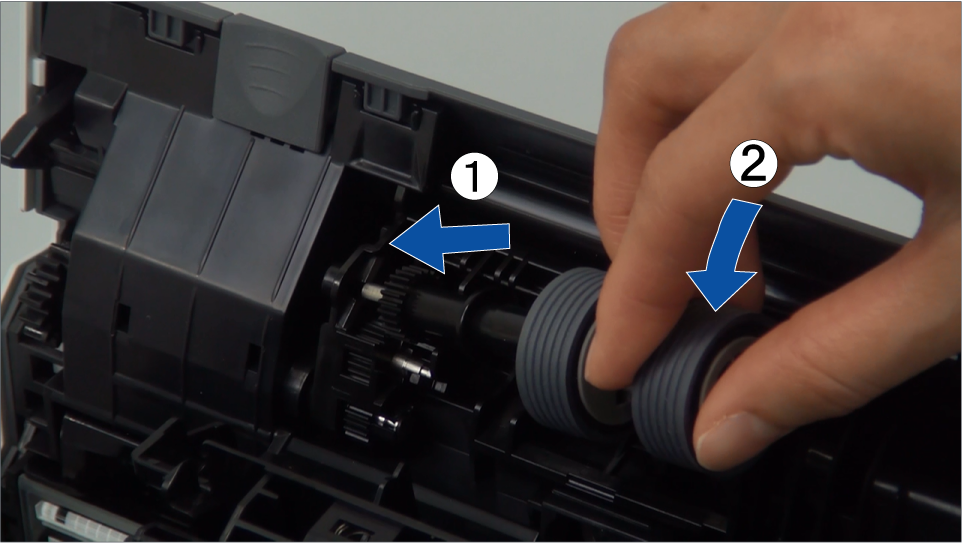

    5. أرفق عمود الدوران بـ ScanSnap.

      أدرج الطرف الأيسر من عمود الدوران في الفتحة بشكل صحيح، ثم ثبت الجانب الأيمن من العمود في مكانه.

      تركيب عمود أسطوانة بكرة التوقيف في عمود الدوران
      تركيب عمود أسطوانة بكرة التوقيف في عمود الدوران
    6. أغلق غطاء بكرة الإيقاف.
      انتباه
      • تأكد من إرفاق عمود الدوران بإحكام.

        وإلا فقد يحدث انحشار للورق أو أخطاء أخرى في التلقيم.

  8. استبدل بكرة الالتقاط.

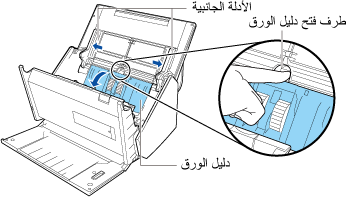

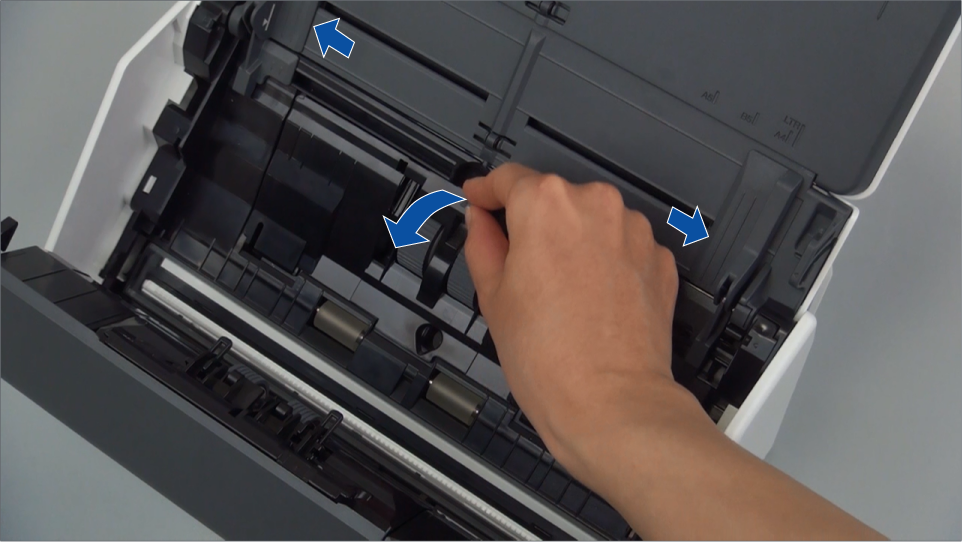

    1. افتح دليل الورق.

      حرّك الأدلة الجانبية حتى النهاية. افتح دليل الورق عن طريق شبك إصبعك بطرف دليل الورق.

      فتح دليل الورق
      فتح دليل الورق

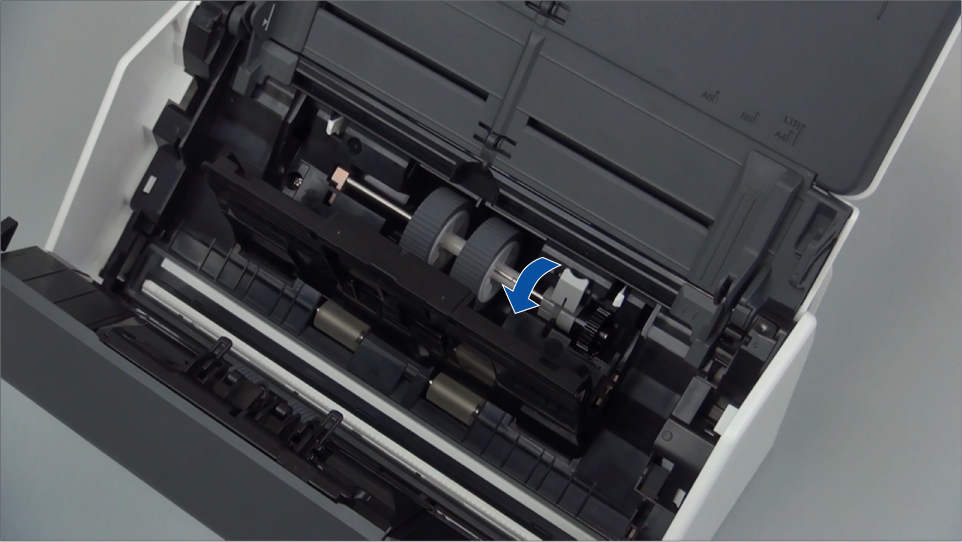

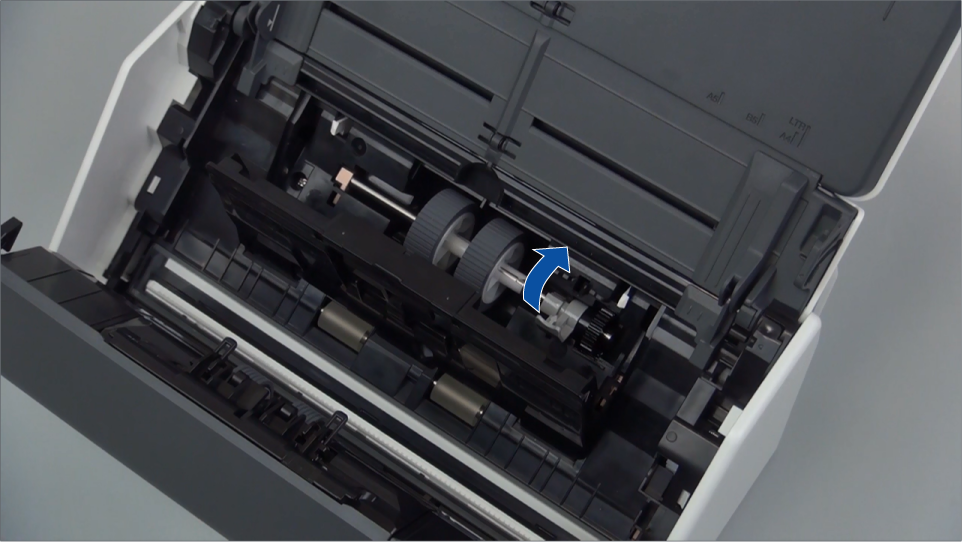

    2. قم بتدوير الجلبة باتجاه السهم.
      سحب الجلبة للأسفل
      تدوير الجلبة
    3. قم بإزالة بكرة الالتقاط.

      ارفع الجانب الأيمن من الجلبة قليلاً (حوالي 5 مم) وحركه نحو اليمين، ثم ارفعه لأعلى لسحب بكرة الالتقاط.

      إزالة بكرة الالتقاط
      إزالة بكرة الالتقاط
      انتباه
      • احرص على عدم لمس الشحم الموجود على الترس بالقرب من الجلبة.

    4. قم بإرفاق بكرة التقاط جديدة بـ ScanSnap.

      أدرج الطرف الأيسر من عمود الدوران في الفتحة الموجودة على الجانب الأيسر، ثم ثبت الطرف الأيمن من العمود في مكانه ببطء.

      إرفاق بكرة الالتقاط
      إرفاق بكرة الالتقاط
    5. قم بتدوير الجلبة باتجاه السهم.
      رفع الجلبة
      تدوير الجلبة
      انتباه
      • تأكد من إرفاق أسطوانة الالتقاط بإحكام.

        وإلا فقد يحدث انحشار للورق أو أخطاء أخرى في التلقيم.

    6. أغلق دليل الورق.

      تأكد من قفل طرفي دليل الورق بإحكام.

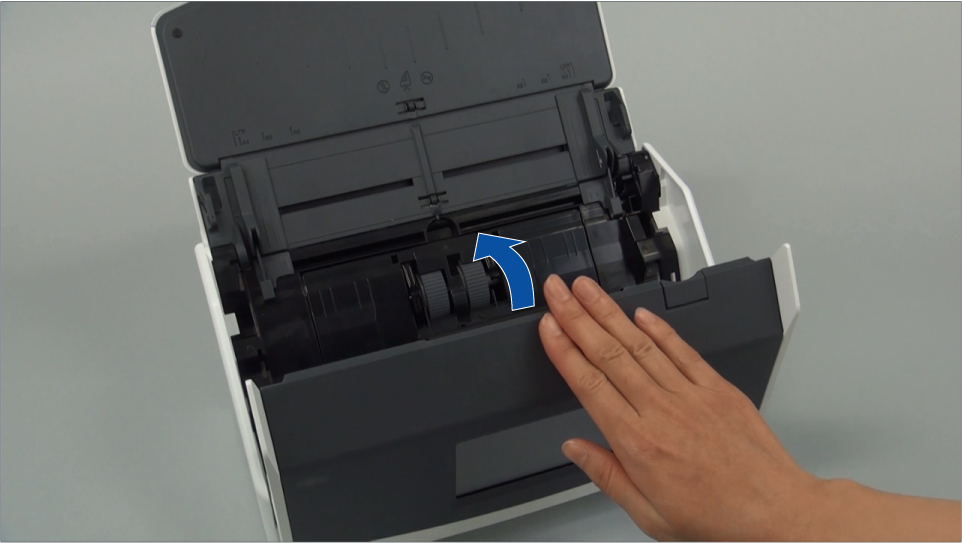

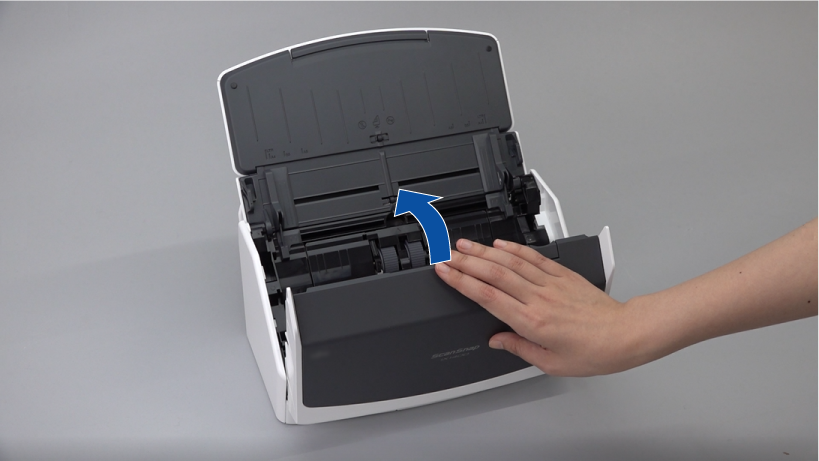

  9. أغلق القسم العلوي لوحدة تغذية المستندات التلقائية (ADF).

    أغلق القسم العلوي لوحدة تغذية المستندات التلقائية (ADF) حتى يستقر في مكانه.

    أغلق القسم العلوي لوحدة تغذية المستندات التلقائية (ADF) حتى يستقر في موضعها، ويتضح ذلك من صوت الطقطقة.

    إغلاق القسم العلوي لوحدة تغذية المستندات التلقائية (ADF)
    إغلاق القسم العلوي لوحدة تغذية المستندات التلقائية (ADF)
    إغلاق القسم العلوي لوحدة تغذية المستندات التلقائية (ADF)
    إغلاق القسم العلوي لوحدة تغذية المستندات التلقائية (ADF)
    إغلاق القسم العلوي لوحدة تغذية المستندات التلقائية (ADF)
    انتباه
    • تأكد من إغلاق القسم العلوي من وحدة تغذية المستندات التلقائية (ADF) بالكامل.

      وإلا فقد يحدث انحشار للورق أو أخطاء أخرى في التلقيم أو قد تحدث أعطال بالصورة.

  10. وصّل كابل الطاقة بمأخذ التيار المتردد، وشغّل ScanSnap.
  11. أعِد تعيين عداد مجموعة البكرات.
    1. اعرض النافذة الرئيسية لـ ScanSnap Home.

      لمزيد من التفاصيل، يُرجى الرجوع إلى لعرض النافذة الرئيسية.

    2. حدد [الإعدادات] في القائمة ← [التفضيلات] لعرض نافذة التفضيلات.
    3. حدد ScanSnap المتصلة حاليًا بجهاز الكمبيوتر من قائمة وحدات ScanSnap في [معلومات الماسحة الضوئية] الموجودة في علامة التبويب [الماسحة].
    4. انقر فوق زر [التفاصيل] لعرض نافذة [التفاصيل].
    5. انقر على الزر [إعادة التعيين].
    6. عند ظهور نافذة رسالة تأكيد، انقر فوق الزر [نعم].

      تأكد من إعادة تعيين [عداد مجموعة البكرات] إلى 0.

    7. انقر فوق الزر [موافق] لإغلاق النافذة.
  1. قم بإعداد مادة مستهلكة جديدة.

    اسم المنتج

    رقم القطعة

    مجموعة البكرات

    PA03656-0001

    للاطلاع على تفاصيل حول الشراء، يُرجى الرجوع إلى "موردي المواد المستهلكة/الأجزاء الاختيارية" في دعم العملاء.

  2. افصل كابل الطاقة الخاص بـ ScanSnap من منفذ التيار المتردد.
  3. أزل أي مستندات موجودة في حامل الورق ADF (الغطاء).
  4. شاهد الفيديو التالي لإزالة دليل الإيصال إذا كان مرفقًا.

    يقدم الفيديو شرحًا باستخدام ScanSnap iX1600 كمثال.

  5. شاهد الفيديو التالي لاستبدال المواد المستهلكة.

    يقدم الفيديو شرحًا باستخدام ScanSnap iX1600 كمثال.

  6. اسحب شريط تحرير عروة إفلات وحدة تغذية المستندات التلقائية ADF نحوك لفتح القسم العلوي من الوحدة.
    فتح القسم العلوي من وحدة تغذية المستندات التلقائية (ADF)
    فتح القسم العلوي من وحدة تغذية المستندات التلقائية (ADF)

    قد يختلف لون جسم ScanSnap حسب المنطقة التي اشتريتها منها.

    فتح القسم العلوي من وحدة تغذية المستندات التلقائية (ADF)
    فتح القسم العلوي من وحدة تغذية المستندات التلقائية (ADF)
    فتح القسم العلوي من وحدة تغذية المستندات التلقائية (ADF)
  7. استبدل بكرة الإيقاف.
    1. افتح غطاء بكرة الإيقاف.

      أمسك طرفي الغطاء وافتحه في اتجاه السهم.

      فتح الغطاء
      فتح الغطاء
    2. أزل عمود أسطوانة بكرة الإيقاف.

      ارفع أسطوانة الفرامل لإزالة الجانب الأيمن من العمود، ثم اسحب العمود للخارج من الفتحة الموجودة على اليسار.

      إزالة عمود أسطوانة بكرة التوقيف
      إزالة عمود أسطوانة بكرة التوقيف
    3. قم بإزالة بكرة الإيقاف من عمود الدوران.
      إزالة عمود أسطوانة بكرة التوقيف من عمود الدوران
      إزالة عمود أسطوانة بكرة التوقيف من عمود الدوران
    4. قم بإرفاق بكرة الالتقاط الجديدة بعمود الدوران.

      أدرج عمود الدوران في بكرة الإيقاف عن طريق محاذاة البروز الموجود على العمود مع الفتحة الموجودة على بكرة الإيقاف.

      تركيب عمود أسطوانة بكرة التوقيف في عمود الدوران
      تركيب عمود أسطوانة بكرة التوقيف في عمود الدوران
    5. أرفق عمود الدوران بـ ScanSnap.

      أدرج الطرف الأيسر من عمود الدوران في الفتحة بشكل صحيح، ثم ثبت الجانب الأيمن من العمود في مكانه.

      تركيب عمود أسطوانة بكرة التوقيف في عمود الدوران
      تركيب عمود أسطوانة بكرة التوقيف في عمود الدوران
    6. أغلق غطاء بكرة الإيقاف.
      انتباه
      • تأكد من إرفاق عمود الدوران بإحكام.

        وإلا فقد يحدث انحشار للورق أو أخطاء أخرى في التلقيم.

  8. استبدل بكرة الالتقاط.
    1. افتح دليل الورق.

      حرّك الأدلة الجانبية حتى النهاية. افتح دليل الورق عن طريق شبك إصبعك بطرف دليل الورق.

      فتح دليل الورق
      فتح دليل الورق
    2. قم بتدوير الجلبة باتجاه السهم.
      سحب الجلبة للأسفل
      تدوير الجلبة
    3. قم بإزالة بكرة الالتقاط.

      ارفع الجانب الأيمن من الجلبة قليلاً (حوالي 5 مم) وحركه نحو اليمين، ثم ارفعه لأعلى لسحب بكرة الالتقاط.

      إزالة بكرة الالتقاط
      إزالة بكرة الالتقاط
      انتباه
      • احرص على عدم لمس الشحم الموجود على الترس بالقرب من الجلبة.

    4. قم بإرفاق بكرة التقاط جديدة بـ ScanSnap.

      أدرج الطرف الأيسر من عمود الدوران في الفتحة الموجودة على الجانب الأيسر، ثم ثبت الطرف الأيمن من العمود في مكانه ببطء.

      إرفاق بكرة الالتقاط
      إرفاق بكرة الالتقاط
    5. قم بتدوير الجلبة باتجاه السهم.
      رفع الجلبة
      تدوير الجلبة
      انتباه
      • تأكد من إرفاق أسطوانة الالتقاط بإحكام.

        وإلا فقد يحدث انحشار للورق أو أخطاء أخرى في التلقيم.

    6. أغلق دليل الورق.

      تأكد من قفل طرفي دليل الورق بإحكام.

  9. أغلق القسم العلوي لوحدة تغذية المستندات التلقائية (ADF).

    أغلق القسم العلوي لوحدة تغذية المستندات التلقائية (ADF) حتى يستقر في مكانه.

    أغلق القسم العلوي لوحدة تغذية المستندات التلقائية (ADF) حتى يستقر في موضعها، ويتضح ذلك من صوت الطقطقة.

    إغلاق القسم العلوي لوحدة تغذية المستندات التلقائية (ADF)
    إغلاق القسم العلوي لوحدة تغذية المستندات التلقائية (ADF)
    إغلاق القسم العلوي لوحدة تغذية المستندات التلقائية (ADF)
    إغلاق القسم العلوي لوحدة تغذية المستندات التلقائية (ADF)
    إغلاق القسم العلوي لوحدة تغذية المستندات التلقائية (ADF)
    انتباه
    • تأكد من إغلاق القسم العلوي من وحدة تغذية المستندات التلقائية (ADF) بالكامل.

      وإلا فقد يحدث انحشار للورق أو أخطاء أخرى في التلقيم أو قد تحدث أعطال بالصورة.

  10. وصّل كابل الطاقة بمأخذ التيار المتردد، وشغّل ScanSnap.
  11. أعِد تعيين عداد مجموعة البكرات.
    1. اعرض النافذة الرئيسية لـ ScanSnap Home.

      انقر فوق أيقونة [ScanSnap Home] أيقونة ScanSnap Home في قائمة التطبيقات التي تظهر عند النقر فوق Launchpad في Dock.

    2. حدد [ScanSnap Home] في شريط القائمة ← [التفضيلات] لعرض نافذة التفضيلات.
    3. حدد ScanSnap المتصلة حاليًا بجهاز الكمبيوتر من قائمة وحدات ScanSnap في [معلومات الماسحة الضوئية] الموجودة في علامة التبويب [الماسحة].
    4. انقر فوق الزر [فحص حالة المواد المستهلكة] لعرض نافذة [فحص حالة المواد المستهلكة].
    5. انقر على الزر [إعادة التعيين].
    6. عند ظهور نافذة رسالة تأكيد، انقر فوق الزر [نعم].

      تأكد من إعادة تعيين [عداد مجموعة البكرات] إلى 0.
