Ersetzen der Rolleneinheit

Ersetzen Sie das Verbrauchsmaterial (Rolleneinheit) am ScanSnap gemäß dem Ersetzungszyklus.

Empfohlener Richtwert für den Austausch:

  • Alle 200.000 gescannte Blätter

  • Nach jeweils einem Gebrauchsjahr

Ersetzen Sie das Verbrauchsmaterial, wenn die angegebene Anzahl an Blättern gescannt wurde oder der empfohlene Zeitpunkt für den Austausch erreicht ist.

  • Bevor Sie Verbrauchsmaterial austauschen, müssen Sie den ScanSnap ausschalten und das Netzkabel aus der Steckdose ziehen. Andernfalls besteht Feuergefahr oder die Gefahr eines Stromschlags.

  • Halten Sie Teile wie die Brems- und die Einzugsrolle außerhalb der Reichweite kleiner Kinder. Andernfalls besteht Verletzungsgefahr.

    Halten Sie Teile wie die Papierseparations-Einheit und die Einzugsrolle außerhalb der Reichweite kleiner Kinder. Andernfalls besteht Verletzungsgefahr.

WICHTIG
  • Die Unterseite des ScanSnap wird im Betrieb eventuell heiß. Dies hat jedoch keine Auswirkungen auf den Betrieb des ScanSnap und verursacht keine Schäden. Lassen Sie den ScanSnap beim Transportieren nicht fallen.

  1. Halten Sie das neue Verbrauchsmaterial bereit.

    Produktbezeichnung

    Art.-Nr.

    Rolleneinheit

    PA03656-0001

    Weitere Informationen zum Erwerb finden Sie unter "Lieferanten von Verbrauchsmaterialien/Zubehörteilen" in Kundendienst.

  2. Ziehen Sie das Netzkabel des ScanSnap aus der Steckdose.
  3. Entfernen Sie gegebenenfalls alle Dokumente aus dem ADF-Papierschacht (Abdeckung).
  4. Sehen Sie sich das folgende Video an, um die Quittungsführung zu entfernen, wenn sie angebracht ist.

    Dieses Video bietet eine Erläuterung, die Abbildungen des ScanSnap iX1600 als Beispiel verwendet.

  5. Im folgenden Video ist zu sehen, wie Sie das Verbrauchsmaterial ersetzen.

    Dieses Video bietet eine Erläuterung, die Abbildungen des ScanSnap iX1600 als Beispiel verwendet.

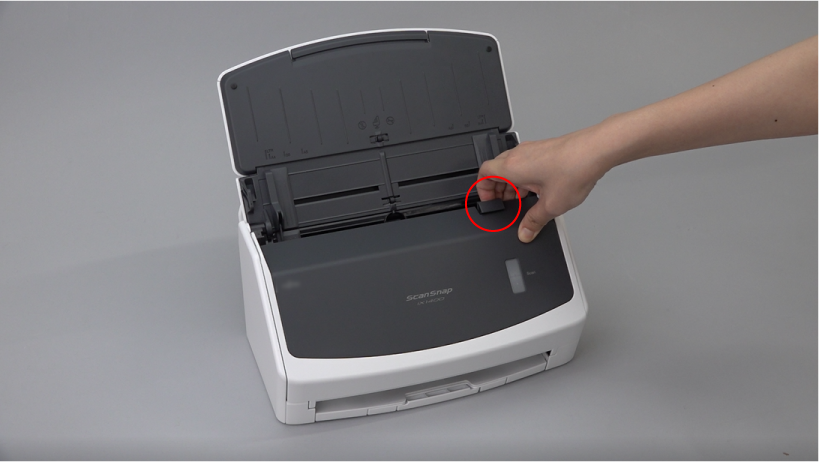

  6. Ziehen Sie die ADF-Freigabetaste auf sich zu, um die ADF-Abdeckung zu öffnen.
    Öffnen der ADF-Abdeckung
    Öffnen der ADF-Abdeckung

    Abhängig von der Region, in der Sie den ScanSnap gekauft haben, kann das Gehäuse eine andere Farbe haben.

    Öffnen der ADF-Abdeckung
    Öffnen der ADF-Abdeckung
    Öffnen der ADF-Abdeckung
  7. Ersetzen Sie die Bremsrolle.

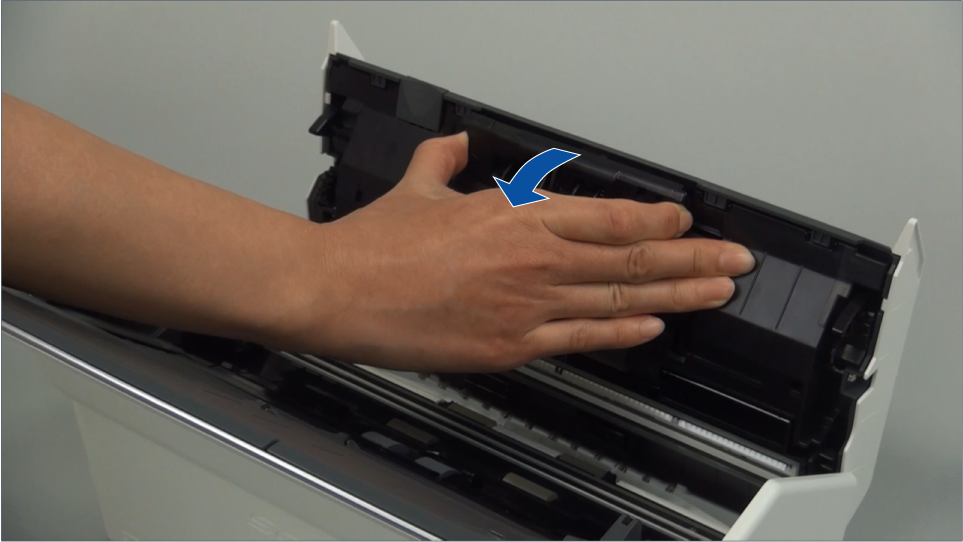

    1. Öffnen Sie die Abdeckung der Bremsrolle.

      Halten Sie beide Enden der Abdeckung und öffnen Sie diese dann in Pfeilrichtung.

      Öffnen der Abdeckung
      Öffnen der Abdeckung

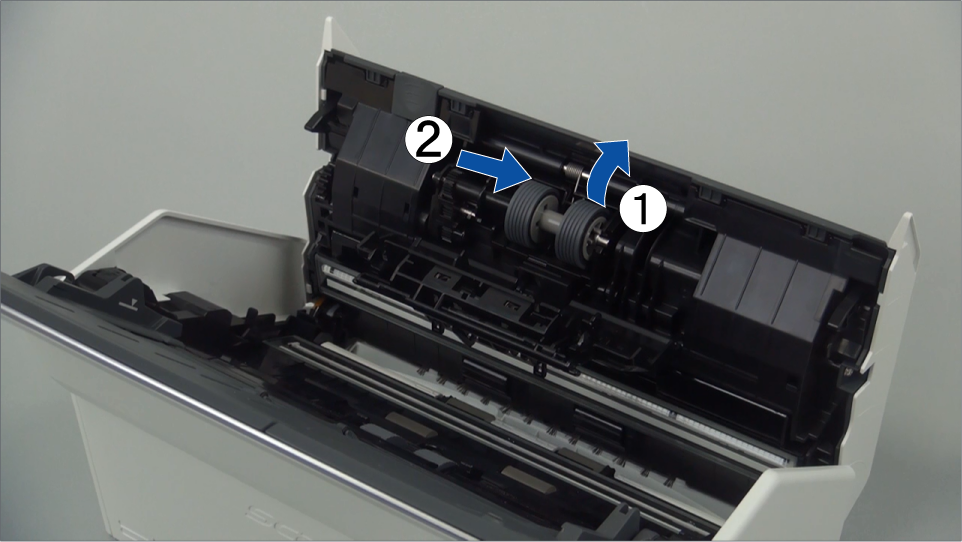

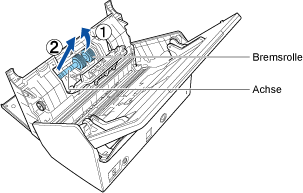

    2. Entfernen Sie die Bremsrollenachse.

      Heben Sie die Bremsrolle an, entfernen die rechte Seite der Achse und ziehen Sie dann die Achse aus der Öffnung auf der linken Seite heraus.

      Entfernen der Bremsrollenachse
      Entfernen der Bremsrollenachse

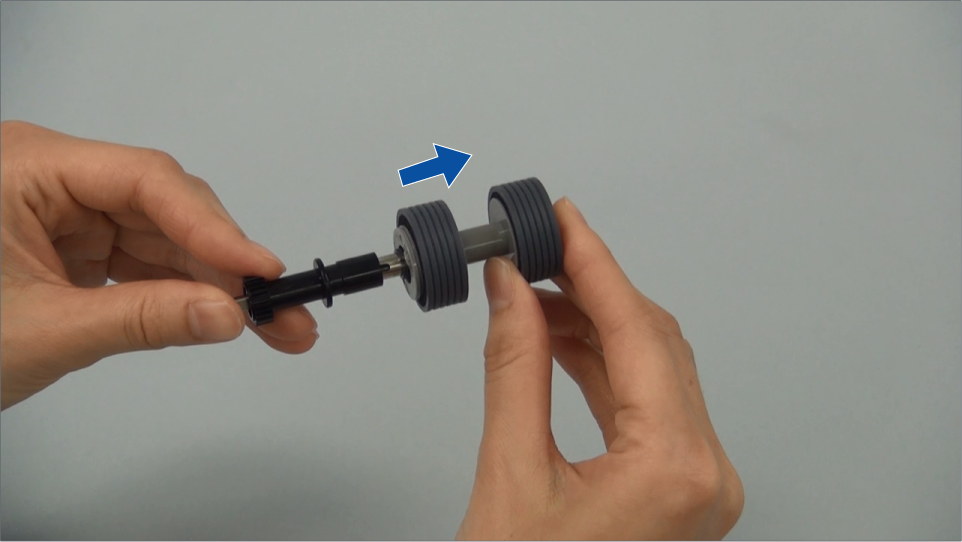

    3. Entfernen Sie die Bremsrolle von der Achse.
      Entfernen der Bremsrolle von der Achse
      Entfernen der Bremsrolle von der Achse

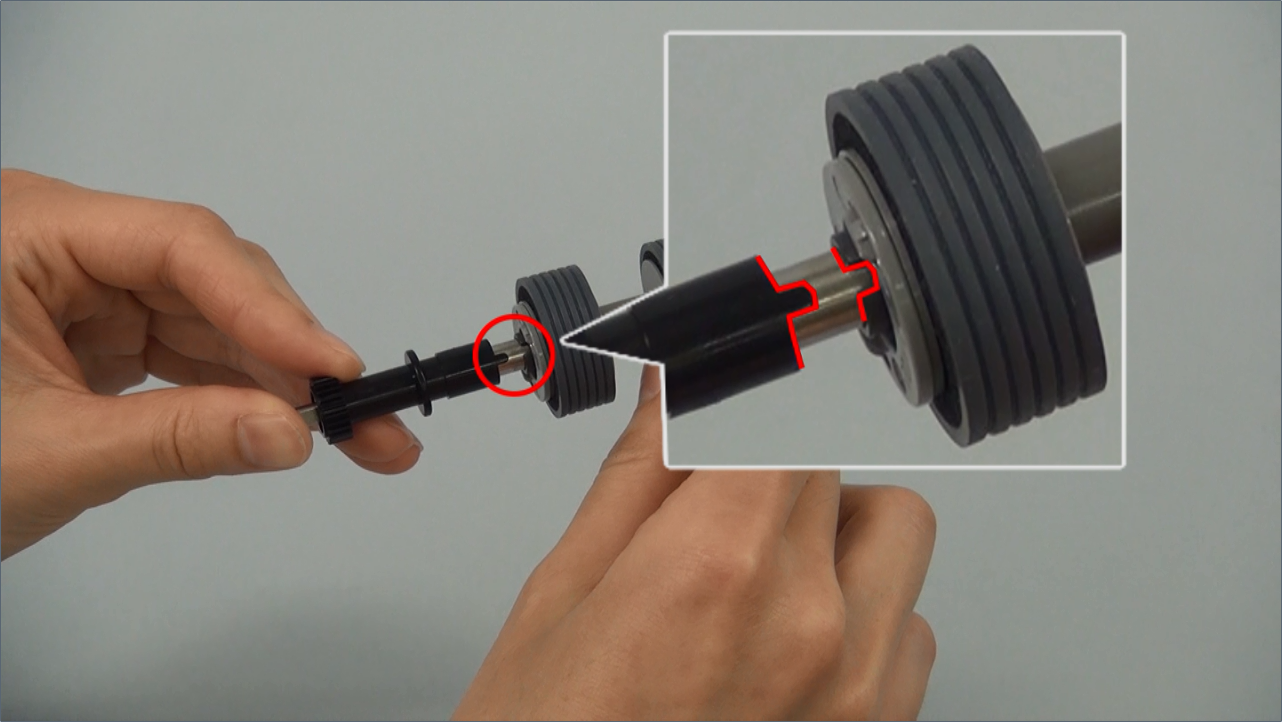

    4. Bringen Sie die neue Bremsrolle an der Achse an.

      Führen Sie die Achse in die Bremsrolle ein, indem Sie das hervorstehende Teil der Achse an der Vertiefung der Bremsrolle ausrichten.

      Anbringen der Bremsrolle an der Achse
      Anbringen der Bremsrolle an der Achse

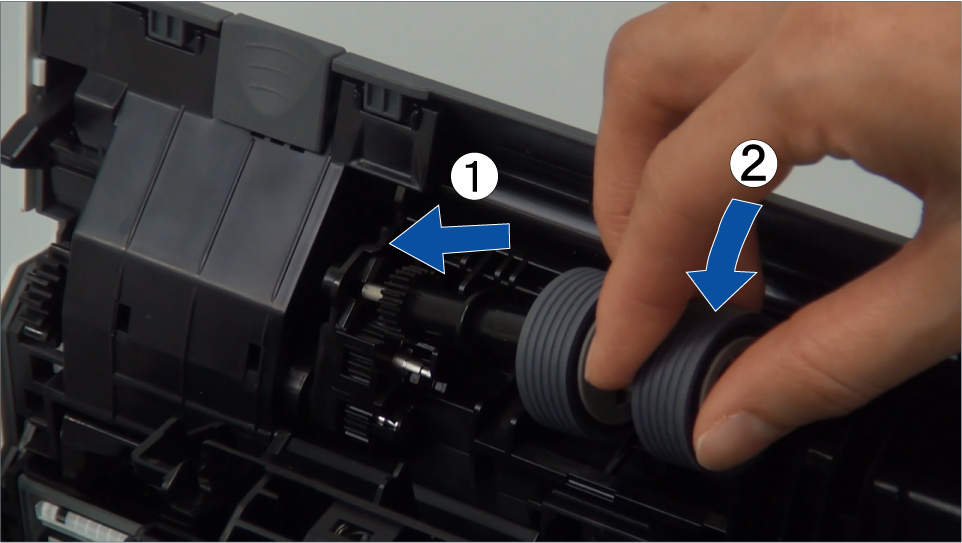

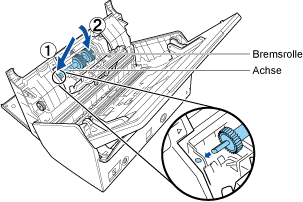

    5. Setzen Sie die Achse in den ScanSnap ein.

      Führen Sie das linke Ende der Achse korrekt in die Öffnung ein und setzen den Vorgang auf der rechten Seite der Achse fort.

      Anbringen der Bremsrolle an der Achse
      Anbringen der Bremsrolle an der Achse
    6. Schließen Sie die Abdeckung der Bremsrolle.
      WICHTIG
      • Vergewissern Sie sich, dass die Achse fest eingesetzt ist.

        Andernfalls können Papierstaus oder andere Zufuhrfehler auftreten.

  8. Ersetzen Sie die Einzugsrolle.

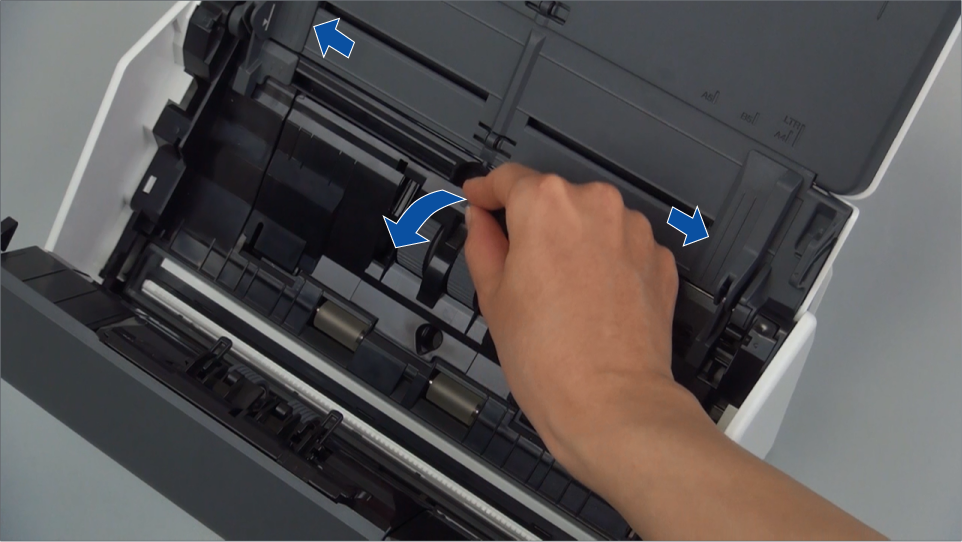

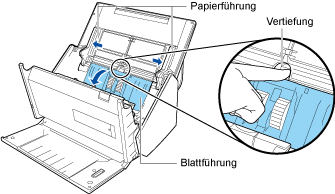

    1. Öffnen Sie die Blattführung.

      Schieben Sie die Papierführungen vollständig nach außen. Öffnen Sie die Blattführung, indem Sie Ihren Finger in die Vertiefung der Blattführung einhaken.

      Öffnen der Blattführung
      Öffnen der Blattführung

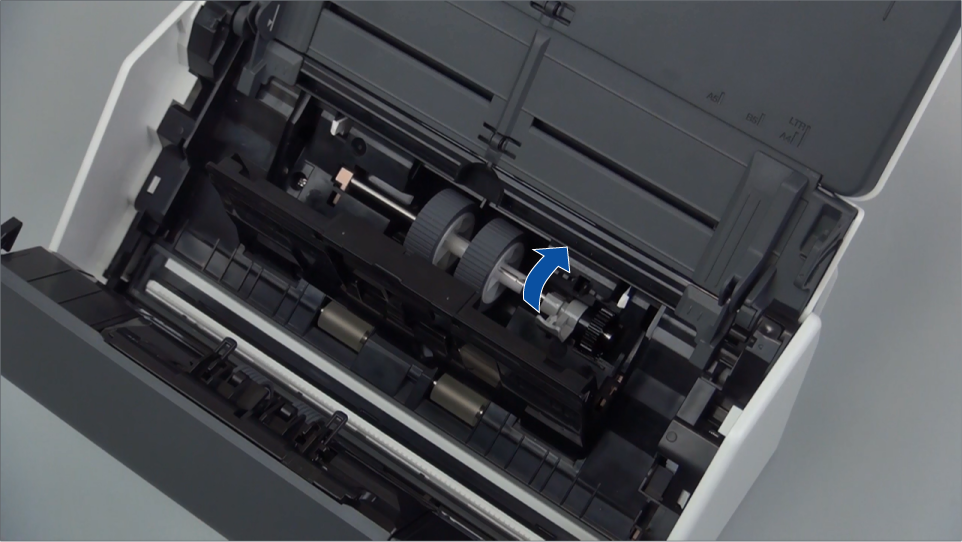

    2. Drehen Sie die Halterung in Pfeilrichtung.
      Herunterziehen der Halterung
      Drehen der Halterung

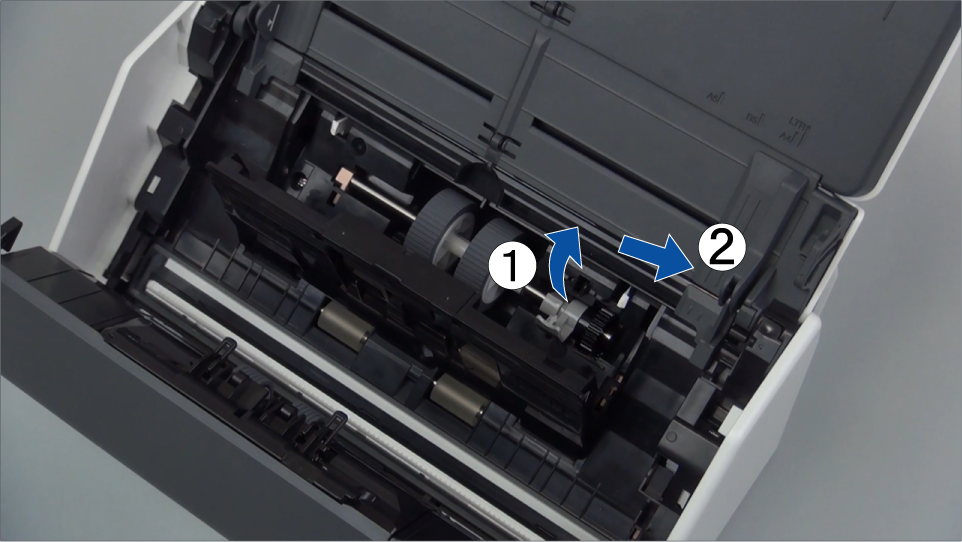

    3. Entfernen Sie die Einzugsrolle.

      Heben Sie die rechte Seite der Halterung leicht an (um ca. 5 mm), bewegen Sie sie nach rechts und heben Sie sie dann nach oben, um die Einzugsrolle herauszuziehen.

      Entfernen der Einzugsrolle
      Entfernen der Einzugsrolle
      WICHTIG
      • Achten Sie darauf, nicht das Zahnrad neben der Halterung zu berühren, da es Schmiermittel enthält.

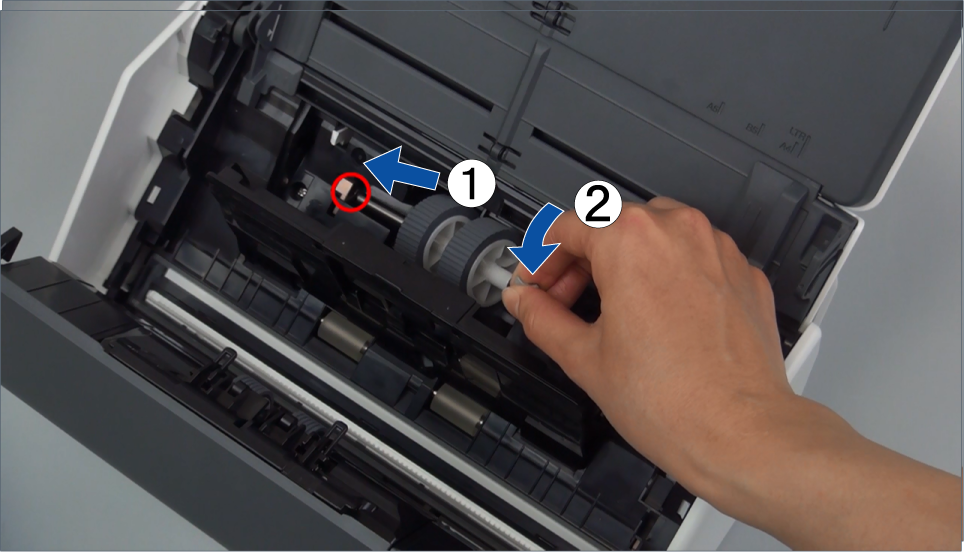

    4. Bringen Sie die neue Einzugsrolle am ScanSnap an.

      Führen Sie das linke Ende der Achse in die linke Öffnung ein und setzen Sie den Vorgang langsam mit dem rechten Ende der Achse fort.

      Anbringen der Einzugsrolle
      Anbringen der Einzugsrolle

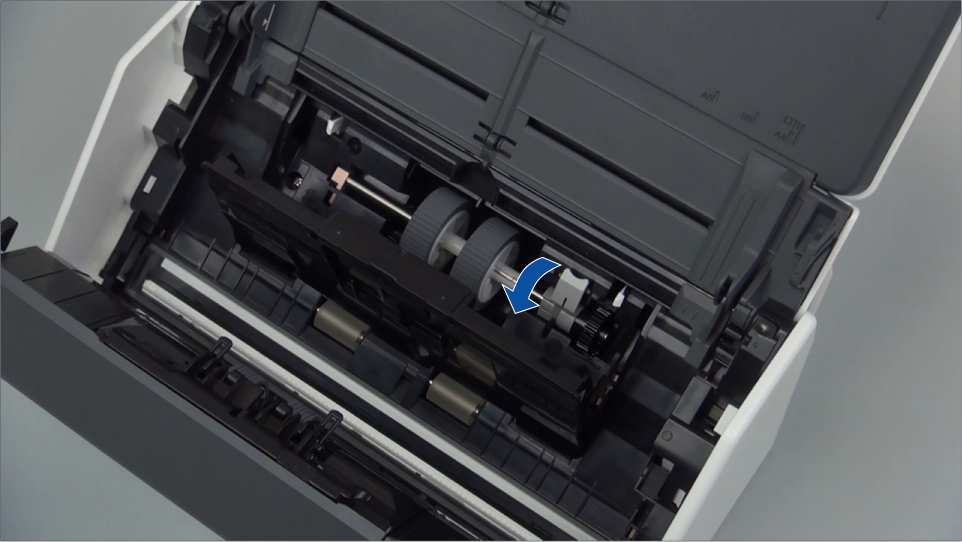

    5. Drehen Sie die Halterung in Pfeilrichtung.
      Anheben der Halterung
      Drehen der Halterung
      WICHTIG
      • Vergewissern Sie sich, dass die Einzugsrolle fest eingesetzt ist.

        Andernfalls können Papierstaus oder andere Zufuhrfehler auftreten.

    6. Schließen Sie die Blattführung.

      Stellen Sie sicher, dass beide Enden der Blattführung sicher einrasten.

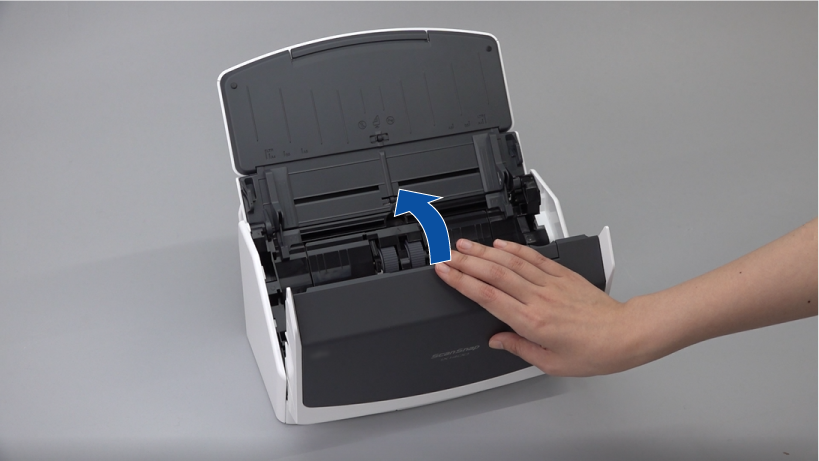

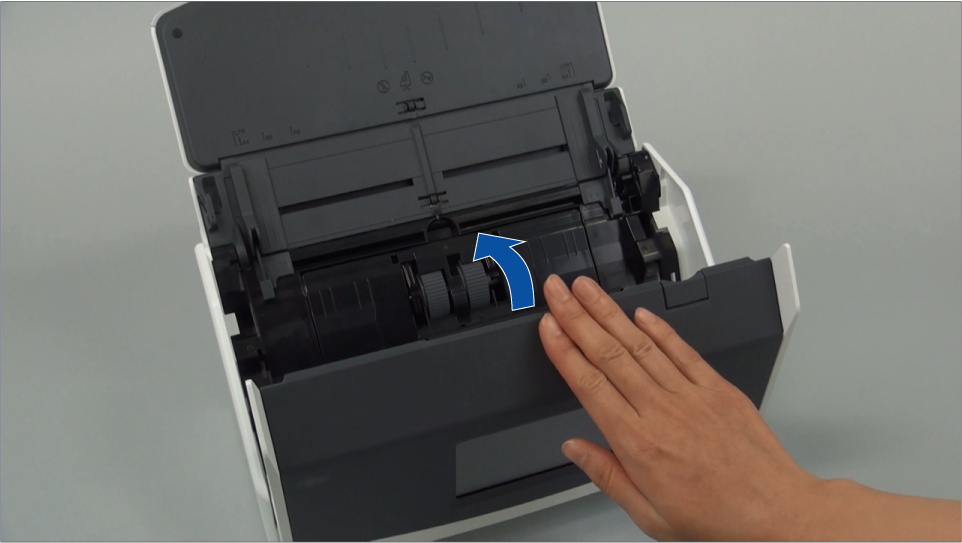

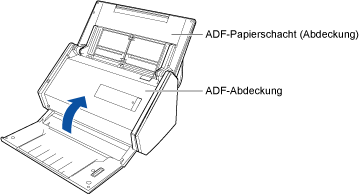

  9. Schließen Sie die ADF-Abdeckung.

    Schließen Sie die ADF-Abdeckung, bis sie in ihrer Position einrastet.

    Schließen Sie die ADF-Abdeckung zusammen mit dem Ausgabefach, bis es mit einem Klickgeräusch einrastet.

    Schließen der ADF-Abdeckung
    Schließen der ADF-Abdeckung
    Schließen der ADF-Abdeckung
    Schließen der ADF-Abdeckung
    Schließen der ADF-Abdeckung
    WICHTIG
    • Achten Sie darauf, dass die ADF-Abdeckung vollständig geschlossen ist.

      Andernfalls können Papierstaus, andere Zufuhrfehler oder Bildfehler auftreten.

  10. Verbinden Sie das Netzkabel mit der Steckdose und schalten Sie den ScanSnap ein.
  11. Setzen Sie den Zähler der Rolleneinheit zurück.
    1. Rufen Sie das Hauptfenster von ScanSnap Home auf.

      Weitere Informationen finden Sie unter So rufen Sie das Hauptfenster auf.

    2. Wählen Sie im Menü → [Voreinstellungen] die Option [Einstellungen], um das Voreinstellungen-Fenster anzuzeigen.
    3. Wählen Sie den zurzeit mit dem Computer verbundenen ScanSnap aus der Liste der ScanSnap-Einheiten unter [Scannerinformationen] auf der Registerkarte [Scanner] aus.
    4. Klicken Sie auf die Schaltfläche [Details], um das Fenster [Details] anzuzeigen.
    5. Klicken Sie auf die Schaltfläche [Zurücksetzen].
    6. Klicken Sie auf die Schaltfläche [Ja], wenn ein Bestätigungsfenster angezeigt wird.

      Überprüfen Sie, dass [Rolleneinheit Zähler] auf 0 zurückgesetzt wurde.

    7. Klicken Sie auf die Schaltfläche [OK], um das Fenster zu schließen.
  1. Halten Sie das neue Verbrauchsmaterial bereit.

    Produktbezeichnung

    Art.-Nr.

    Rolleneinheit

    PA03656-0001

    Weitere Informationen zum Erwerb finden Sie unter "Lieferanten von Verbrauchsmaterialien/Zubehörteilen" in Kundendienst.

  2. Ziehen Sie das Netzkabel des ScanSnap aus der Steckdose.
  3. Entfernen Sie gegebenenfalls alle Dokumente aus dem ADF-Papierschacht (Abdeckung).
  4. Sehen Sie sich das folgende Video an, um die Quittungsführung zu entfernen, wenn sie angebracht ist.

    Dieses Video bietet eine Erläuterung, die Abbildungen des ScanSnap iX1600 als Beispiel verwendet.

  5. Im folgenden Video ist zu sehen, wie Sie das Verbrauchsmaterial ersetzen.

    Dieses Video bietet eine Erläuterung, die Abbildungen des ScanSnap iX1600 als Beispiel verwendet.

  6. Ziehen Sie die ADF-Freigabetaste auf sich zu, um die ADF-Abdeckung zu öffnen.
    Öffnen der ADF-Abdeckung
    Öffnen der ADF-Abdeckung

    Abhängig von der Region, in der Sie den ScanSnap gekauft haben, kann das Gehäuse eine andere Farbe haben.

    Öffnen der ADF-Abdeckung
    Öffnen der ADF-Abdeckung
    Öffnen der ADF-Abdeckung
  7. Ersetzen Sie die Bremsrolle.
    1. Öffnen Sie die Abdeckung der Bremsrolle.

      Halten Sie beide Enden der Abdeckung und öffnen Sie diese dann in Pfeilrichtung.

      Öffnen der Abdeckung
      Öffnen der Abdeckung
    2. Entfernen Sie die Bremsrollenachse.

      Heben Sie die Bremsrolle an, entfernen die rechte Seite der Achse und ziehen Sie dann die Achse aus der Öffnung auf der linken Seite heraus.

      Entfernen der Bremsrollenachse
      Entfernen der Bremsrollenachse
    3. Entfernen Sie die Bremsrolle von der Achse.
      Entfernen der Bremsrolle von der Achse
      Entfernen der Bremsrolle von der Achse
    4. Bringen Sie die neue Bremsrolle an der Achse an.

      Führen Sie die Achse in die Bremsrolle ein, indem Sie das hervorstehende Teil der Achse an der Vertiefung der Bremsrolle ausrichten.

      Anbringen der Bremsrolle an der Achse
      Anbringen der Bremsrolle an der Achse
    5. Setzen Sie die Achse in den ScanSnap ein.

      Führen Sie das linke Ende der Achse korrekt in die Öffnung ein und setzen den Vorgang auf der rechten Seite der Achse fort.

      Anbringen der Bremsrolle an der Achse
      Anbringen der Bremsrolle an der Achse
    6. Schließen Sie die Abdeckung der Bremsrolle.
      WICHTIG
      • Vergewissern Sie sich, dass die Achse fest eingesetzt ist.

        Andernfalls können Papierstaus oder andere Zufuhrfehler auftreten.

  8. Ersetzen Sie die Einzugsrolle.
    1. Öffnen Sie die Blattführung.

      Schieben Sie die Papierführungen vollständig nach außen. Öffnen Sie die Blattführung, indem Sie Ihren Finger in die Vertiefung der Blattführung einhaken.

      Öffnen der Blattführung
      Öffnen der Blattführung
    2. Drehen Sie die Halterung in Pfeilrichtung.
      Herunterziehen der Halterung
      Drehen der Halterung
    3. Entfernen Sie die Einzugsrolle.

      Heben Sie die rechte Seite der Halterung leicht an (um ca. 5 mm), bewegen Sie sie nach rechts und heben Sie sie dann nach oben, um die Einzugsrolle herauszuziehen.

      Entfernen der Einzugsrolle
      Entfernen der Einzugsrolle
      WICHTIG
      • Achten Sie darauf, nicht das Zahnrad neben der Halterung zu berühren, da es Schmiermittel enthält.

    4. Bringen Sie die neue Einzugsrolle am ScanSnap an.

      Führen Sie das linke Ende der Achse in die linke Öffnung ein und setzen Sie den Vorgang langsam mit dem rechten Ende der Achse fort.

      Anbringen der Einzugsrolle
      Anbringen der Einzugsrolle
    5. Drehen Sie die Halterung in Pfeilrichtung.
      Anheben der Halterung
      Drehen der Halterung
      WICHTIG
      • Vergewissern Sie sich, dass die Einzugsrolle fest eingesetzt ist.

        Andernfalls können Papierstaus oder andere Zufuhrfehler auftreten.

    6. Schließen Sie die Blattführung.

      Stellen Sie sicher, dass beide Enden der Blattführung sicher einrasten.

  9. Schließen Sie die ADF-Abdeckung.

    Schließen Sie die ADF-Abdeckung, bis sie in ihrer Position einrastet.

    Schließen Sie die ADF-Abdeckung zusammen mit dem Ausgabefach, bis es mit einem Klickgeräusch einrastet.

    Schließen der ADF-Abdeckung
    Schließen der ADF-Abdeckung
    Schließen der ADF-Abdeckung
    Schließen der ADF-Abdeckung
    Schließen der ADF-Abdeckung
    WICHTIG
    • Achten Sie darauf, dass die ADF-Abdeckung vollständig geschlossen ist.

      Andernfalls können Papierstaus, andere Zufuhrfehler oder Bildfehler auftreten.

  10. Verbinden Sie das Netzkabel mit der Steckdose und schalten Sie den ScanSnap ein.
  11. Setzen Sie den Zähler der Rolleneinheit zurück.
    1. Rufen Sie das Hauptfenster von ScanSnap Home auf.

      Klicken Sie auf das Symbol von [ScanSnap Home] ScanSnap Home-Symbol in der Anwendungsliste, die erscheint, wenn Sie auf das Launchpad im Dock klicken.

    2. Wählen Sie in der Menüleiste → [Voreinstellungen] die Option [ScanSnap Home] aus, um das Fenster-Voreinstellungen anzuzeigen.
    3. Wählen Sie den zurzeit mit dem Computer verbundenen ScanSnap aus der Liste der ScanSnap-Einheiten unter [Scannerinformationen] auf der Registerkarte [Scanner] aus.
    4. Klicken Sie auf die Schaltfläche [Überprüfen Sie den Status der Verbrauchsmaterialien], um das Fenster [Überprüfen Sie den Status der Verbrauchsmaterialien] anzuzeigen.
    5. Klicken Sie auf die Schaltfläche [Zurücksetzen].
    6. Klicken Sie auf die Schaltfläche [Ja], wenn ein Bestätigungsfenster angezeigt wird.

      Überprüfen Sie, dass [Rolleneinheit Zähler] auf 0 zurückgesetzt wurde.
