Remplazar el módulo de la almohadilla

Sustituya el consumible (módulo de la almohadilla) del ScanSnap una vez alcanzado el ciclo de reemplazo.

El ciclo de remplazo sugerido es el siguiente:

  • Cada 10.000 hojas digitalizadas

  • Cada año de uso

Sustituya el consumible cuando el número de hojas digitalizadas o el período de uso llegue al ciclo de sustitución sugerido.

  • Antes de remplazar los consumibles, debe apagar el ScanSnap y desconectar el cable de conexión a la alimentación (cable de alimentación o cable de alimentación del bus USB) de la fuente de suministro de energía (toma de corriente u ordenador). De lo contrario, podría producirse un incendio o una descarga eléctrica.

  • No coloque al alcance de los niños las partes internas, como el módulo de la almohadilla o el conjunto de rodillo de recogida. Hacerlo podría ocasionar lesiones.

ATENCIÓN
  • La parte inferior del ScanSnap puede calentarse cuando el ScanSnap se utiliza, pero esto no afecta al funcionamiento del ScanSnap ni provoca ningún daño físico. Tenga cuidado de que el ScanSnap no se caiga cuando lo transporte.

  1. Prepare un consumible nuevo.

    Nombre del producto

    Número de componente

    Módulo de la almohadilla

    PA03541-0002

    Para obtener detalles acerca de la compra, consulte "Proveedores de consumibles/componentes opcionales" en Soporte técnico.

  2. Desconecte el cable de conexión a la alimentación (cable de alimentación o cable de alimentación del bus USB) de la fuente de suministro de energía (toma de corriente u ordenador).
  3. Retire los documentos de la bandeja de entrada al ADF (cubierta).
  4. Tire la manija de apertura del ADF hacia usted para abrir la parte superior del ADF.
    Abrir la parte superior del ADF
    Abrir la parte superior del ADF

    El color del cuerpo del ScanSnap puede variar dependiendo de la región donde lo haya comprado.

    Abrir la parte superior del ADF
    Abrir la parte superior del ADF
    Abrir la parte superior del ADF

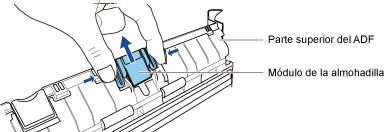

  5. Retire le módulo de la almohadilla.

    Apriete los extremos del módulo de la almohadilla y retírelo en la dirección de la flecha.

    Retirar el módulo de la almohadilla
  6. Instale el nuevo módulo de la almohadilla mientras presiona la placa de la almohadilla.
    Instalar el módulo de la almohadilla
    ATENCIÓN
    • Instale el módulo de la almohadilla con el lado frontal hacia arriba.

      Si el módulo de la almohadilla es instalado al revés, pueden producirse atascos de papel u otros errores de alimentación.

      Frente y reverso del módulo de la almohadilla
  7. Asegúrese de que el módulo de la almohadilla esté unido al gancho de retención firmemente.
    ATENCIÓN
    • Asegúrese de que el módulo de la almohadilla esté instalado firmemente. De lo contrario, pueden producirse atascos de papel u otros errores de alimentación.

  8. Cierre la parte superior del ADF.

    Cierre la parte superior del ADF hasta que encaje.

    Cierre la parte superior del ADF junto con el apilador hasta que encaje en su sitio, indicado por un sonido de clic.

    Cerrar la parte superior del ADF
    Cerrar la parte superior del ADF
    Cerrar la parte superior del ADF
    Cerrar la parte superior del ADF
    Cerrar la parte superior del ADF
    ATENCIÓN
    • Asegúrese de que la parte superior del ADF esté completamente cerrada.

      De lo contrario, pueden producirse atascos de papel u otros errores de alimentación, o defectos en la imagen.

  9. Conecte el cable de conexión a la alimentación (cable de alimentación o cable de alimentación del bus USB) a la fuente de suministro de energía (toma de corriente u ordenador), y encienda el ScanSnap.
  10. Reinicie el contador del módulo de la almohadilla.
    1. Abra el Ventana principal de ScanSnap Home.

      Para obtener detalles, consulte Para abrir la ventana principal.

    2. Seleccione [Ajustes] en el menú → [Preferencias] para abrir la ventana de preferencias.
    3. Seleccione el ScanSnap que está conectado actualmente al ordenador de la lista de unidades de ScanSnap en [Información sobre el escáner] que está situado en la pestaña [Escáner].
    4. Haga clic en el botón [Detalles] para abrir la ventana [Detalles].
    5. Haga clic en el botón [Reiniciar] para [Recuento de la almohadilla].
    6. Cuando aparezca la ventana de confirmación, haga clic en el botón [Sí].

      Compruebe que el [Recuento de la almohadilla] se restablece en 0.

    7. Haga clic en el botón [Aceptar] para cerrar la ventana.
  1. Prepare un consumible nuevo.

    Nombre del producto

    Número de componente

    Módulo de la almohadilla

    PA03541-0002

    Para obtener detalles acerca de la compra, consulte "Proveedores de consumibles/componentes opcionales" en Soporte técnico.

  2. Desconecte el cable de conexión a la alimentación (cable de alimentación o cable de alimentación del bus USB) de la fuente de suministro de energía (toma de corriente u ordenador).
  3. Retire los documentos de la bandeja de entrada al ADF (cubierta).
  4. Tire la manija de apertura del ADF hacia usted para abrir la parte superior del ADF.
    Abrir la parte superior del ADF
    Abrir la parte superior del ADF

    El color del cuerpo del ScanSnap puede variar dependiendo de la región donde lo haya comprado.

    Abrir la parte superior del ADF
    Abrir la parte superior del ADF
    Abrir la parte superior del ADF
  5. Retire le módulo de la almohadilla.

    Apriete los extremos del módulo de la almohadilla y retírelo en la dirección de la flecha.

    Retirar el módulo de la almohadilla
  6. Instale el nuevo módulo de la almohadilla mientras presiona la placa de la almohadilla.
    Instalar el módulo de la almohadilla
    ATENCIÓN
    • Instale el módulo de la almohadilla con el lado frontal hacia arriba.

      Si el módulo de la almohadilla es instalado al revés, pueden producirse atascos de papel u otros errores de alimentación.

      Frente y reverso del módulo de la almohadilla
  7. Asegúrese de que el módulo de la almohadilla esté unido al gancho de retención firmemente.
    ATENCIÓN
    • Asegúrese de que el módulo de la almohadilla esté instalado firmemente. De lo contrario, pueden producirse atascos de papel u otros errores de alimentación.

  8. Cierre la parte superior del ADF.

    Cierre la parte superior del ADF hasta que encaje.

    Cierre la parte superior del ADF junto con el apilador hasta que encaje en su sitio, indicado por un sonido de clic.

    Cerrar la parte superior del ADF
    Cerrar la parte superior del ADF
    Cerrar la parte superior del ADF
    Cerrar la parte superior del ADF
    Cerrar la parte superior del ADF
    ATENCIÓN
    • Asegúrese de que la parte superior del ADF esté completamente cerrada.

      De lo contrario, pueden producirse atascos de papel u otros errores de alimentación, o defectos en la imagen.

  9. Conecte el cable de conexión a la alimentación (cable de alimentación o cable de alimentación del bus USB) a la fuente de suministro de energía (toma de corriente u ordenador), y encienda el ScanSnap.
  10. Reinicie el contador del módulo de la almohadilla.
    1. Abra el Ventana principal de ScanSnap Home.

      Haga clic en el icono de [ScanSnap Home] Icono de ScanSnap Home de la lista de aplicaciones que aparece al hacer clic en Plataforma de lanzamiento en el Dock.

    2. Seleccione [ScanSnap Home] en la barra de menús → [Preferencias] para abrir la ventana de preferencias.
    3. Seleccione el ScanSnap que está conectado actualmente al ordenador de la lista de unidades de ScanSnap en [Información sobre el escáner] que está situado en la pestaña [Escáner].
    4. Pulse el botón [Comprobar el estado de los consumibles] para abrir la ventana [Comprobar el estado de los consumibles].
    5. Haga clic en el botón [Reiniciar] para [Recuento de la almohadilla].
    6. Cuando aparezca la ventana de confirmación, haga clic en el botón [Sí].

      Compruebe que el [Recuento de la almohadilla] se restablece en 0.
