Remplazar el conjunto del rodillo de recogida

Sustituya el consumible (conjunto del rodillo de recogida) del ScanSnap una vez alcanzado el ciclo de sustitución.

El ciclo de remplazo sugerido es el siguiente:

  • Cada 100.000 hojas digitalizadas

  • Cada año de uso

Sustituya el consumible cuando el número de hojas digitalizadas o el período de uso llegue al ciclo de sustitución sugerido.

  • Antes de remplazar los consumibles, debe apagar el ScanSnap y desconectar el cable de conexión a la alimentación (cable de alimentación o cable de alimentación del bus USB) de la fuente de suministro de energía (toma de corriente u ordenador). De lo contrario, podría producirse un incendio o una descarga eléctrica.

  • No coloque al alcance de los niños las partes internas, como el módulo de la almohadilla o el conjunto de rodillo de recogida. Hacerlo podría ocasionar lesiones.

ATENCIÓN
  • La parte inferior del ScanSnap puede calentarse cuando el ScanSnap se utiliza, pero esto no afecta al funcionamiento del ScanSnap ni provoca ningún daño físico. Tenga cuidado de que el ScanSnap no se caiga cuando lo transporte.

  1. Prepare un consumible nuevo.

    Nombre del producto

    Número de componente

    Rodillo de recogida

    PA03541-0001

    Para obtener detalles acerca de la compra, consulte "Proveedores de consumibles/componentes opcionales" en Soporte técnico.

  2. Desconecte el cable de conexión a la alimentación (cable de alimentación o cable de alimentación del bus USB) de la fuente de suministro de energía (toma de corriente u ordenador).
  3. Retire los documentos de la bandeja de entrada al ADF (cubierta).
  4. Tire la manija de apertura del ADF hacia usted para abrir la parte superior del ADF.
    Abrir la parte superior del ADF
    Abrir la parte superior del ADF

    El color del cuerpo del ScanSnap puede variar dependiendo de la región donde lo haya comprado.

    Abrir la parte superior del ADF
    Abrir la parte superior del ADF
    Abrir la parte superior del ADF
  5. Retire la guía de papel.

    Mientras sostiene la pestaña de apriete en el extremo derecho y la presiona hacia adentro, levante la guía de papel para retirarla.

    Retirar la guía de papel

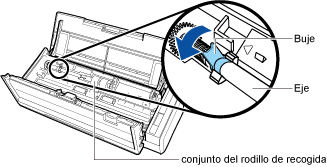

  6. Dé vuelta al buje que está a la izquierda.
    Dando vuelta al buje

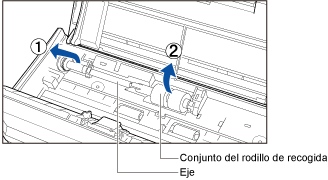

  7. Retire el eje del rodillo de recogida del ScanSnap.

    Levante ligeramente (alrededor de 5 mm) el lado izquierdo del eje, muévalo hacia la izquierda y luego levántelo para sacarlo.

    Retirar el eje
    ATENCIÓN
    • Podría haber polvo de papel alrededor del conjunto del rodillo de recogida.

      Limpie el polvo de papel con un paño humedecido con el limpiador F1. El no hacerlo podría ocasionar imágenes incorrectas.

      No use agua, detergente suave o pulverizador en aerosol.

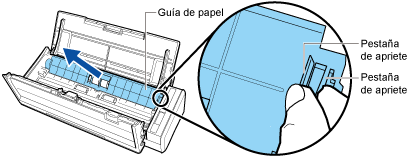

  8. Retire del eje del conjunto del rodillo de recogida.

    Retire el eje mientras levanta la pestaña de retención.

    Retirar el conjunto del rodillo de recogida
    ATENCIÓN

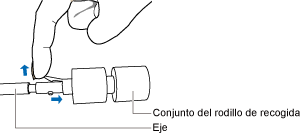

    • Levantar la pestaña de retención con las uñas podría lastimarlas o dañarlas.

      Use un clip de papel o algo similar si tiene problemas levantándola.

      Retirar el conjunto del rodillo de recogida

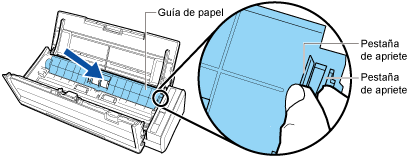

  9. Instale el nuevo conjunto del rodillo de recogida en el eje.

    Inserte la traba del eje en la ranura del conjunto del rodillo de recogida.

    Instalar el conjunto del rodillo de recogida

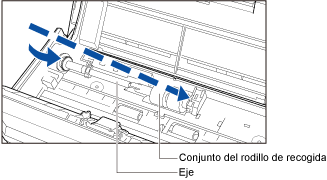

  10. Instale el eje en el ScanSnap.

    Inserte el extremo derecho del eje en el buje del lado derecho, luego coloque lentamente el extremo izquierdo del eje en su lugar.

    Instalar el eje

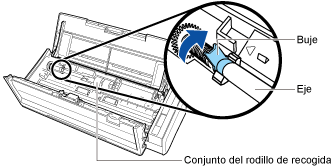

  11. Asegure el buje de la izquierda.
    Asegurar al buje
    ATENCIÓN
    • Asegúrese de que el eje esté instalado firmemente. De lo contrario, pueden producirse atascos de papel u otros errores de alimentación.

  12. Instale la guía de papel.

    Mientras sostiene las pestañas de apriete en el extremo derecho de la guía de papel, coloque la guía en su sitio hasta que encaje.

    Instalar la guía de papel
    ATENCIÓN
    • Confirme que la guía de papel se encuentre instalada correctamente. De lo contrario, pueden producirse atascos de papel u otros errores de alimentación.

  13. Cierre la parte superior del ADF.

    Cierre la parte superior del ADF hasta que encaje.

    Cierre la parte superior del ADF junto con el apilador hasta que encaje en su sitio, indicado por un sonido de clic.

    Cerrar la parte superior del ADF
    Cerrar la parte superior del ADF
    Cerrar la parte superior del ADF
    Cerrar la parte superior del ADF
    Cerrar la parte superior del ADF
    ATENCIÓN
    • Asegúrese de que la parte superior del ADF esté completamente cerrada.

      De lo contrario, pueden producirse atascos de papel u otros errores de alimentación, o defectos en la imagen.

  14. Conecte el cable de conexión a la alimentación (cable de alimentación o cable de alimentación del bus USB) a la fuente de suministro de energía (toma de corriente u ordenador), y encienda el ScanSnap.
  15. Restablezca el rodillo de recogida.
    1. Abra el Ventana principal de ScanSnap Home.

      Para obtener detalles, consulte Para abrir la ventana principal.

    2. Seleccione [Ajustes] en el menú → [Preferencias] para abrir la ventana de preferencias.
    3. Seleccione el ScanSnap que está conectado actualmente al ordenador de la lista de unidades de ScanSnap en [Información sobre el escáner] que está situado en la pestaña [Escáner].
    4. Haga clic en el botón [Detalles] para abrir la ventana [Detalles].
    5. Haga clic en el botón [Reiniciar] para [Recuento del rodillo de recogida].
    6. Cuando aparezca la ventana de confirmación, haga clic en el botón [Sí].

      Compruebe que el [Recuento del rodillo de recogida] se restablece en 0.

    7. Haga clic en el botón [Aceptar] para cerrar la ventana.
  1. Prepare un consumible nuevo.

    Nombre del producto

    Número de componente

    Rodillo de recogida

    PA03541-0001

    Para obtener detalles acerca de la compra, consulte "Proveedores de consumibles/componentes opcionales" en Soporte técnico.

  2. Desconecte el cable de conexión a la alimentación (cable de alimentación o cable de alimentación del bus USB) de la fuente de suministro de energía (toma de corriente u ordenador).
  3. Retire los documentos de la bandeja de entrada al ADF (cubierta).
  4. Tire la manija de apertura del ADF hacia usted para abrir la parte superior del ADF.
    Abrir la parte superior del ADF
    Abrir la parte superior del ADF

    El color del cuerpo del ScanSnap puede variar dependiendo de la región donde lo haya comprado.

    Abrir la parte superior del ADF
    Abrir la parte superior del ADF
    Abrir la parte superior del ADF
  5. Retire la guía de papel.

    Mientras sostiene la pestaña de apriete en el extremo derecho y la presiona hacia adentro, levante la guía de papel para retirarla.

    Retirar la guía de papel
  6. Dé vuelta al buje que está a la izquierda.
    Dando vuelta al buje
  7. Retire el eje del rodillo de recogida del ScanSnap.

    Levante ligeramente (alrededor de 5 mm) el lado izquierdo del eje, muévalo hacia la izquierda y luego levántelo para sacarlo.

    Retirar el eje
    ATENCIÓN
    • Podría haber polvo de papel alrededor del conjunto del rodillo de recogida.

      Limpie el polvo de papel con un paño humedecido con el limpiador F1. El no hacerlo podría ocasionar imágenes incorrectas.

      No use agua, detergente suave o pulverizador en aerosol.

  8. Retire del eje del conjunto del rodillo de recogida.

    Retire el eje mientras levanta la pestaña de retención.

    Retirar el conjunto del rodillo de recogida
    ATENCIÓN
    • Levantar la pestaña de retención con las uñas podría lastimarlas o dañarlas.

      Use un clip de papel o algo similar si tiene problemas levantándola.

      Retirar el conjunto del rodillo de recogida
  9. Instale el nuevo conjunto del rodillo de recogida en el eje.

    Inserte la traba del eje en la ranura del conjunto del rodillo de recogida.

    Instalar el conjunto del rodillo de recogida
  10. Instale el eje en el ScanSnap.

    Inserte el extremo derecho del eje en el buje del lado derecho, luego coloque lentamente el extremo izquierdo del eje en su lugar.

    Instalar el eje
  11. Asegure el buje de la izquierda.
    Asegurar al buje
    ATENCIÓN
    • Asegúrese de que el eje esté instalado firmemente. De lo contrario, pueden producirse atascos de papel u otros errores de alimentación.

  12. Instale la guía de papel.

    Mientras sostiene las pestañas de apriete en el extremo derecho de la guía de papel, coloque la guía en su sitio hasta que encaje.

    Instalar la guía de papel
    ATENCIÓN
    • Confirme que la guía de papel se encuentre instalada correctamente. De lo contrario, pueden producirse atascos de papel u otros errores de alimentación.

  13. Cierre la parte superior del ADF.

    Cierre la parte superior del ADF hasta que encaje.

    Cierre la parte superior del ADF junto con el apilador hasta que encaje en su sitio, indicado por un sonido de clic.

    Cerrar la parte superior del ADF
    Cerrar la parte superior del ADF
    Cerrar la parte superior del ADF
    Cerrar la parte superior del ADF
    Cerrar la parte superior del ADF
    ATENCIÓN
    • Asegúrese de que la parte superior del ADF esté completamente cerrada.

      De lo contrario, pueden producirse atascos de papel u otros errores de alimentación, o defectos en la imagen.

  14. Conecte el cable de conexión a la alimentación (cable de alimentación o cable de alimentación del bus USB) a la fuente de suministro de energía (toma de corriente u ordenador), y encienda el ScanSnap.
  15. Restablezca el rodillo de recogida.
    1. Abra el Ventana principal de ScanSnap Home.

      Haga clic en el icono de [ScanSnap Home] Icono de ScanSnap Home de la lista de aplicaciones que aparece al hacer clic en Plataforma de lanzamiento en el Dock.

    2. Seleccione [ScanSnap Home] en la barra de menús → [Preferencias] para abrir la ventana de preferencias.
    3. Seleccione el ScanSnap que está conectado actualmente al ordenador de la lista de unidades de ScanSnap en [Información sobre el escáner] que está situado en la pestaña [Escáner].
    4. Pulse el botón [Comprobar el estado de los consumibles] para abrir la ventana [Comprobar el estado de los consumibles].
    5. Haga clic en el botón [Reiniciar] para [Recuento del rodillo de recogida].
    6. Cuando aparezca la ventana de confirmación, haga clic en el botón [Sí].

      Compruebe que el [Recuento del rodillo de recogida] se restablece en 0.

También consulte

  • Números de pieza de los consumibles
  • Verificar el estado de los consumibles
