Reemplazar el conjunto del rodillo

Sustituya el consumible (conjunto del rodillo) del ScanSnap una vez alcanzado el ciclo de reemplazo.

El ciclo de remplazo sugerido es el siguiente:

  • Cada 200.000 hojas digitalizadas

  • Cada año de uso

Sustituya el consumible cuando el número de hojas digitalizadas o el período de uso llegue al ciclo de sustitución sugerido.

  • Antes de remplazar el consumible, debe apagar el ScanSnap y desconectar el cable de alimentación de la toma de corriente. De lo contrario, podría producirse un incendio o una descarga eléctrica.

  • No coloque al alcance de los niños las partes internas, como el rodillo de freno o el rodillo de recogida. Hacerlo podría ocasionar lesiones.

    No coloque al alcance de los niños las partes internas, como el módulo de la almohadilla o el rodillo de recogida. Hacerlo podría ocasionar lesiones.

ATENCIÓN
  • La parte inferior del ScanSnap puede calentarse cuando el ScanSnap se utiliza, pero esto no afecta al funcionamiento del ScanSnap ni provoca ningún daño físico. Tenga cuidado de que el ScanSnap no se caiga cuando lo transporte.

  1. Prepare un consumible nuevo.

    Nombre del producto

    Número de componente

    Conjunto del rodillo

    PA03656-0001

    Para obtener detalles acerca de la compra, consulte "Proveedores de consumibles/componentes opcionales" en Soporte técnico.

  2. Desconecte el cable de alimentación del ScanSnap de la toma de corriente de CA.
  3. Retire los documentos de la bandeja de entrada al ADF (cubierta).
  4. Vea el siguiente vídeo para quitar la guía de recibos si está colocada.

    Esta sección ofrece una explicación con ScanSnap iX1600 a modo de ejemplo.

  5. Visualice el vídeo siguiente para obtener información sobre cómo sustituir el consumible.

    Esta sección ofrece una explicación con ScanSnap iX1600 a modo de ejemplo.

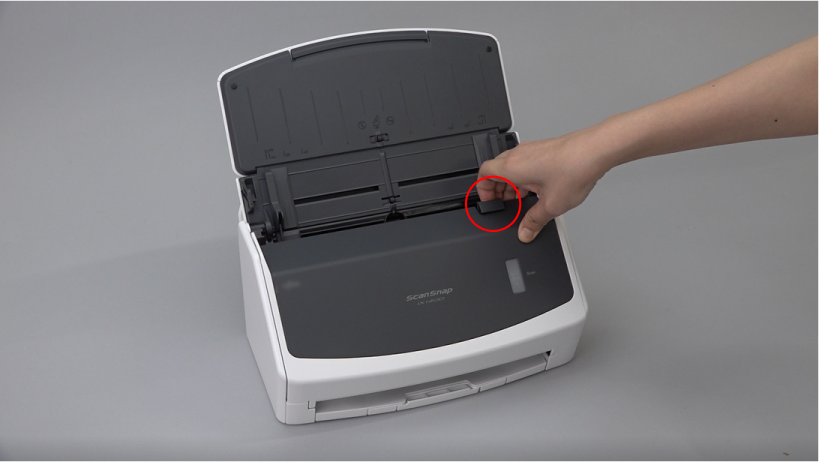

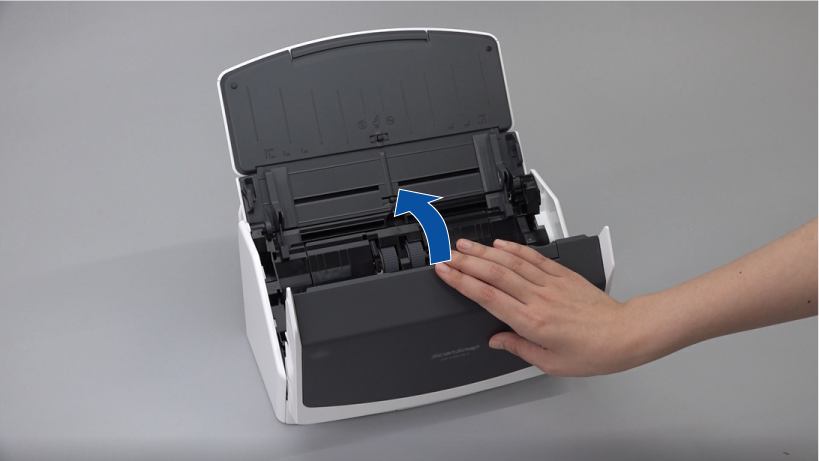

  6. Tire la manija de apertura del ADF hacia usted para abrir la parte superior del ADF.
    Abrir la parte superior del ADF
    Abrir la parte superior del ADF

    El color del cuerpo del ScanSnap puede variar dependiendo de la región donde lo haya comprado.

    Abrir la parte superior del ADF
    Abrir la parte superior del ADF
    Abrir la parte superior del ADF
  7. Reemplace el rodillo de freno.

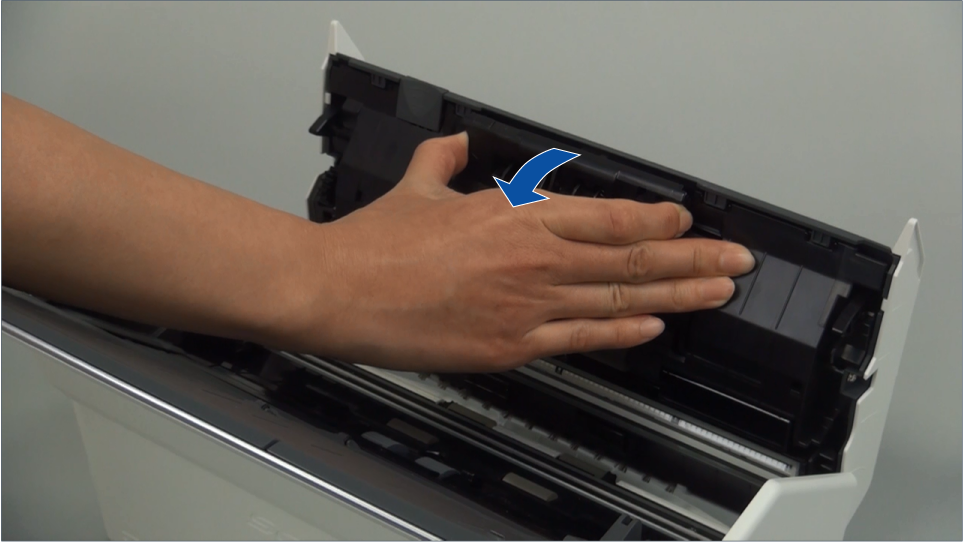

    1. Abra la cubierta del rodillo de freno.

      Sostenga ambos lados de la cubierta y ábrala en dirección de la flecha.

      Apertura de la cubierta
      Apertura de la cubierta

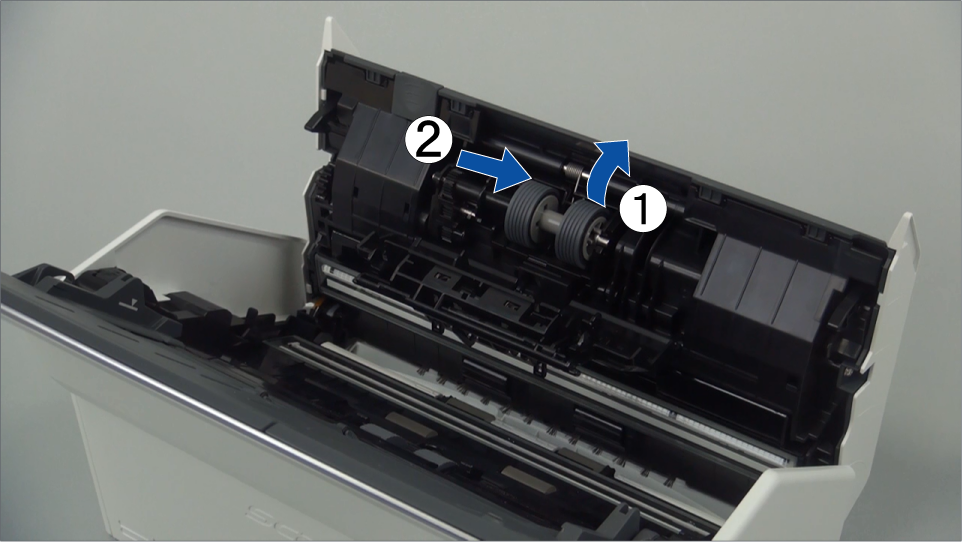

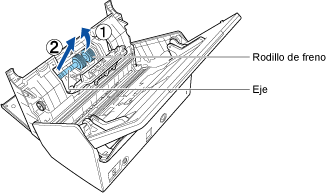

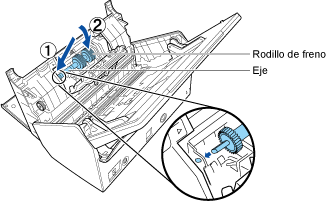

    2. Retire el eje del rodillo de freno.

      Levante el rodillo de freno para retirar el lado derecho del eje, luego saque el eje de la ranura de la izquierda.

      Extracción del eje del rodillo de freno
      Extracción del eje del rodillo de freno

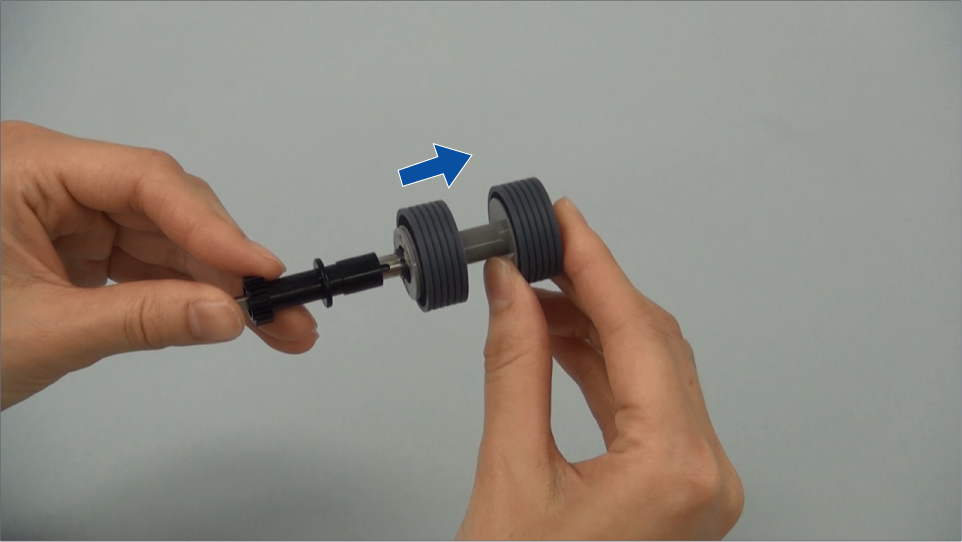

    3. Retire el rodillo de freno del eje.
      Retirar el rodillo de freno del eje
      Retirar el rodillo de freno del eje
    4. Instale el nuevo rodillo de freno en el eje.

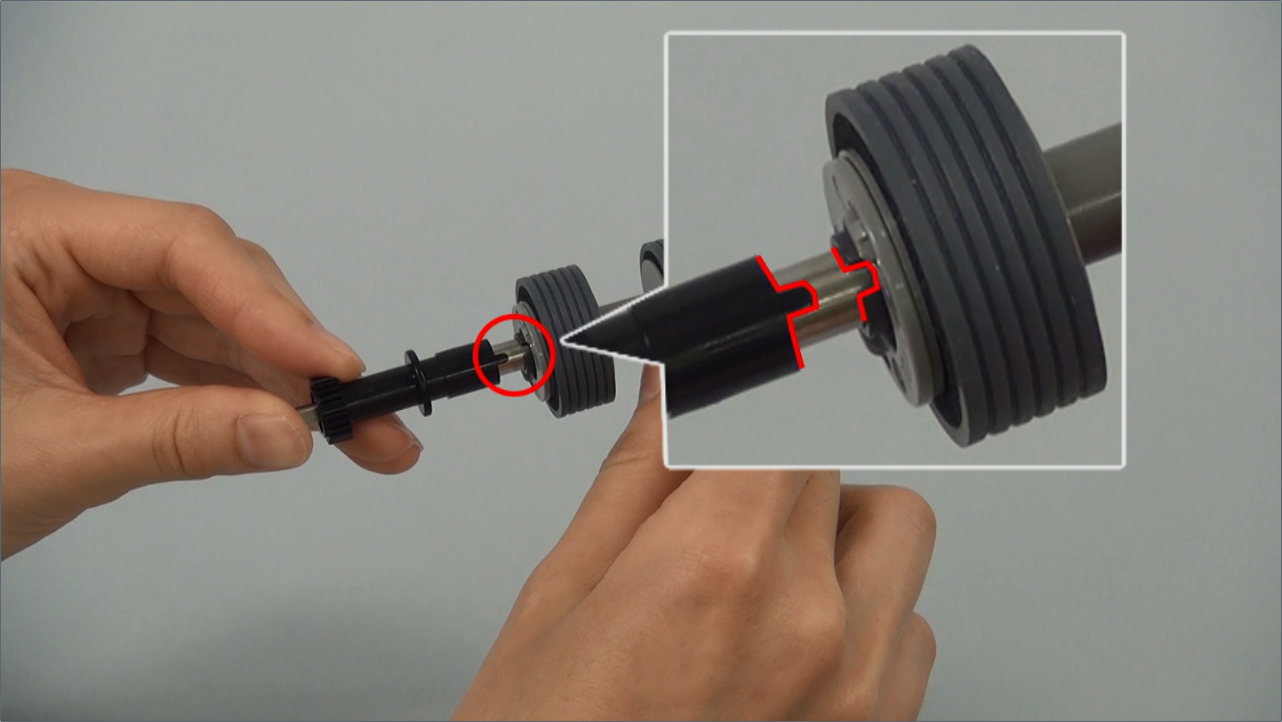

      Inserte el eje al rodillo de freno alineando la traba del eje con la ranura del rodillo de freno.

      Colocar el rodillo de freno en el eje
      Colocar el rodillo de freno en el eje

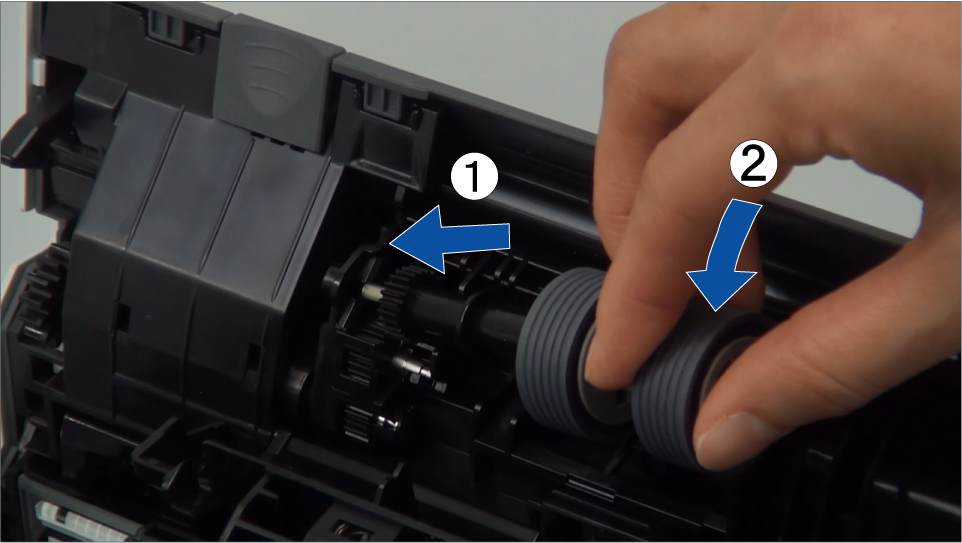

    5. Instale el eje en el ScanSnap.

      Inserte correctamente el extremo izquierdo del eje en la ranura, y luego coloque en su lugar el lado derecho del mismo.

      Colocar el rodillo de freno en el eje
      Colocar el rodillo de freno en el eje
    6. Cierre la cubierta del rodillo de freno.
      ATENCIÓN
      • Asegúrese de que el eje esté instalado firmemente.

        De lo contrario, pueden producirse atascos de papel u otros errores de alimentación.

  8. Reemplace el rodillo de recogida.

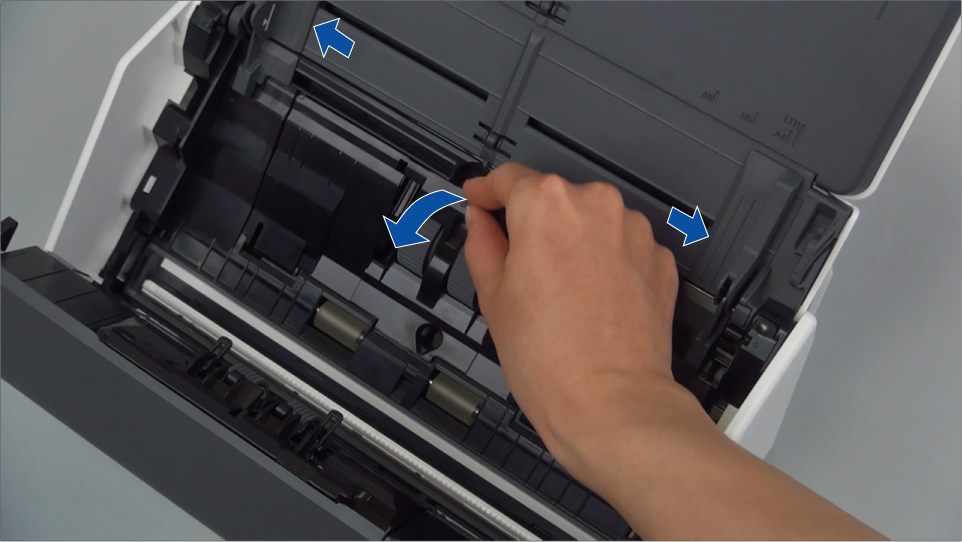

    1. Abra la guía de papel.

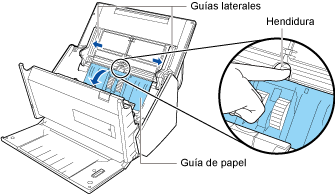

      Deslice por completo las guías laterales. Abra la guía de papel enganchando su dedo en la hendidura de la misma.

      Abrir la guía de papel
      Abrir la guía de papel

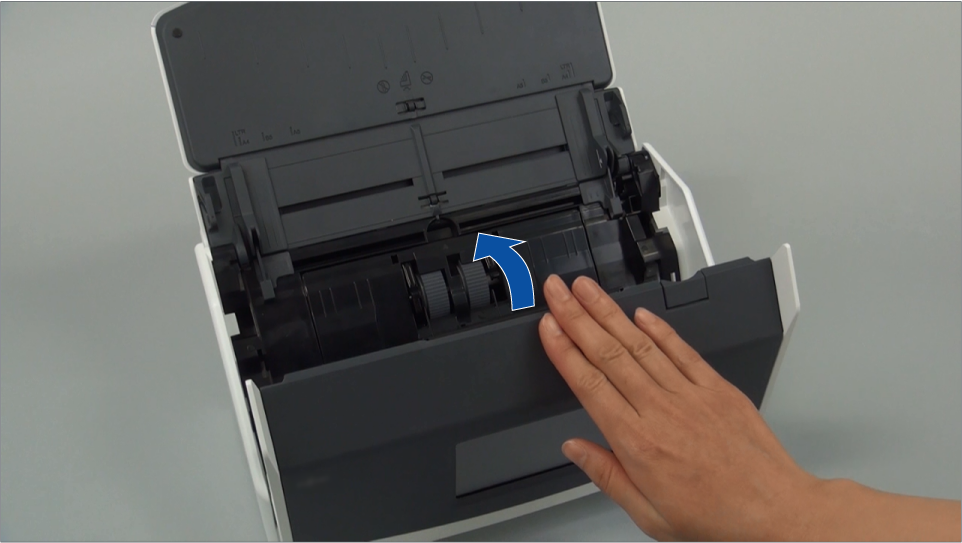

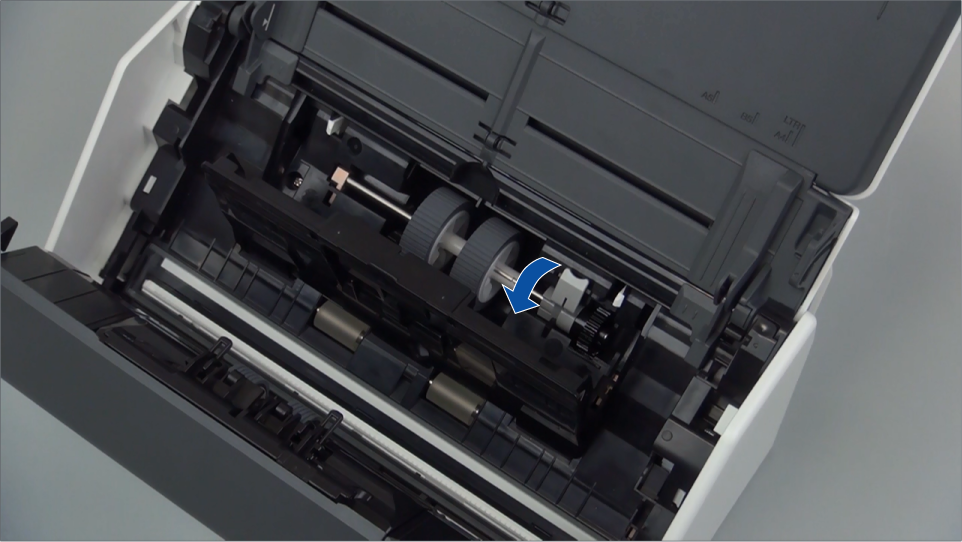

    2. Gire el buje en la dirección de la flecha.
      Tirar del buje hacia abajo
      Giro del buje

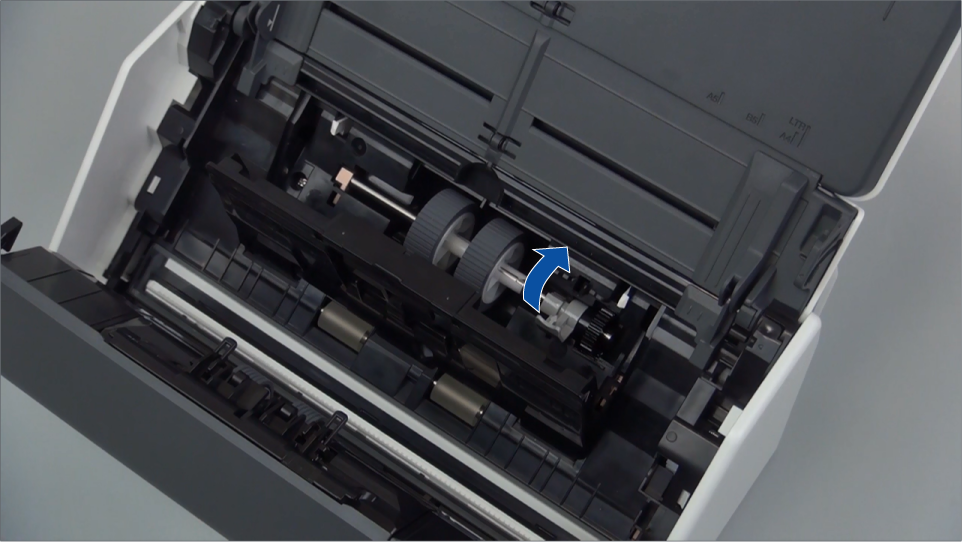

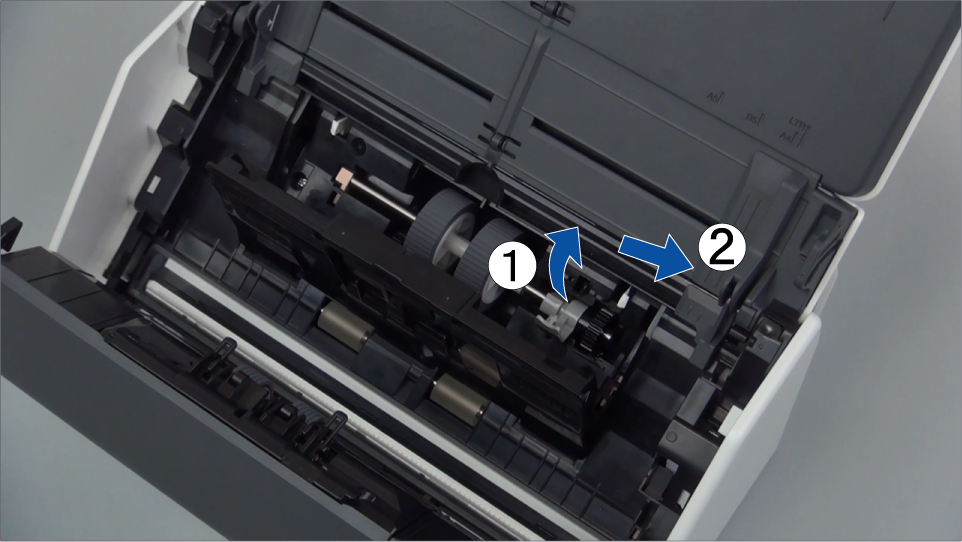

    3. Retire el rodillo de recogida.

      Levante ligeramente (alrededor de 5 mm) el lado derecho del buje, muévalo hacia la derecha y luego levántelo para sacar el rodillo de recogida.

      Retirar el rodillo de recogida
      Retirar el rodillo de recogida
      ATENCIÓN
      • Tenga cuidado de no tocar la grasa del engranaje cercano al buje.

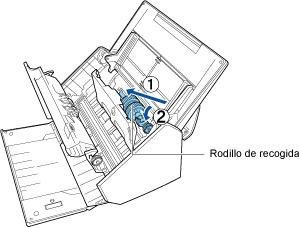

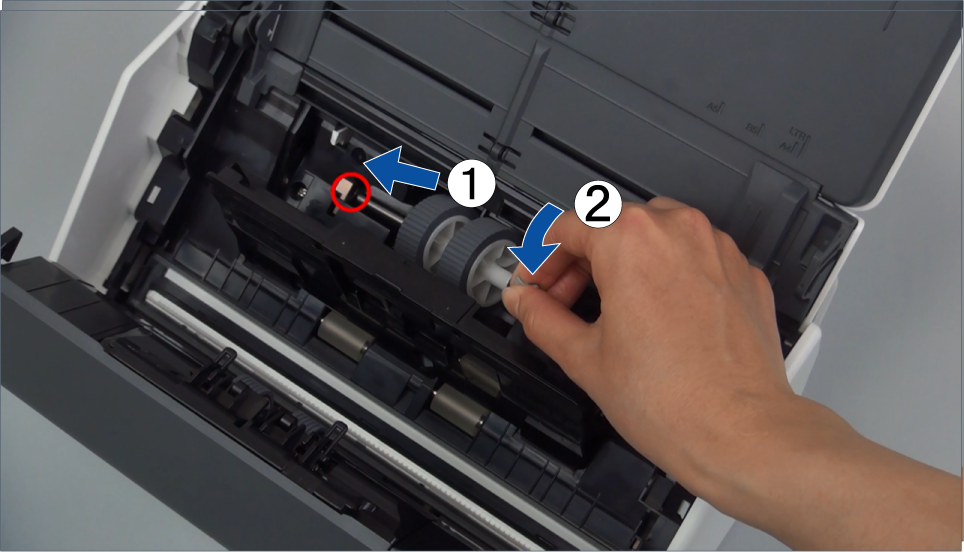

    4. Instale un nuevo rodillo de recogida en el ScanSnap.

      Inserte el extremo izquierdo del eje en la ranura del lado izquierdo, luego coloque lentamente el extremo derecho del eje en su lugar.

      Instalar el rodillo de recogida
      Instalar el rodillo de recogida
    5. Gire el buje en la dirección de la flecha.
      Levantar el buje
      Giro del buje
      ATENCIÓN
      • Asegúrese de que el rodillo de recogida esté instalado firmemente.

        De lo contrario, pueden producirse atascos de papel u otros errores de alimentación.

    6. Cierre la guía de papel.

      Asegúrese que ambos extremos de la guía de papel estén asegurados firmemente.

  9. Cierre la parte superior del ADF.

    Cierre la parte superior del ADF hasta que encaje.

    Cierre la parte superior del ADF junto con el apilador hasta que encaje en su sitio, indicado por un sonido de clic.

    Cerrar la parte superior del ADF
    Cerrar la parte superior del ADF
    Cerrar la parte superior del ADF
    Cerrar la parte superior del ADF
    Cerrar la parte superior del ADF
    ATENCIÓN
    • Asegúrese de que la parte superior del ADF esté completamente cerrada.

      De lo contrario, pueden producirse atascos de papel u otros errores de alimentación, o defectos en la imagen.

  10. Conecte el cable de alimentación a la toma de corriente, y encienda el ScanSnap.
  11. Reinicie el contador del conjunto del rodillo.
    1. Abra el Ventana principal de ScanSnap Home.

      Para obtener detalles, consulte Para abrir la ventana principal.

    2. Seleccione [Ajustes] en el menú → [Preferencias] para abrir la ventana de preferencias.
    3. Seleccione el ScanSnap que está conectado actualmente al ordenador de la lista de unidades de ScanSnap en [Información sobre el escáner] que está situado en la pestaña [Escáner].
    4. Haga clic en el botón [Detalles] para abrir la ventana [Detalles].
    5. Haga clic en el botón [Restablecer].
    6. Cuando aparezca una ventana de confirmación, haga clic en el botón [Sí].

      Compruebe que el [Contador del conjunto del rodillo] se restablece en 0.

    7. Haga clic en el botón [Aceptar] para cerrar la ventana.
  1. Prepare un consumible nuevo.

    Nombre del producto

    Número de componente

    Conjunto del rodillo

    PA03656-0001

    Para obtener detalles acerca de la compra, consulte "Proveedores de consumibles/componentes opcionales" en Soporte técnico.

  2. Desconecte el cable de alimentación del ScanSnap de la toma de corriente de CA.
  3. Retire los documentos de la bandeja de entrada al ADF (cubierta).
  4. Vea el siguiente vídeo para quitar la guía de recibos si está colocada.

    Esta sección ofrece una explicación con ScanSnap iX1600 a modo de ejemplo.

  5. Visualice el vídeo siguiente para obtener información sobre cómo sustituir el consumible.

    Esta sección ofrece una explicación con ScanSnap iX1600 a modo de ejemplo.

  6. Tire la manija de apertura del ADF hacia usted para abrir la parte superior del ADF.
    Abrir la parte superior del ADF
    Abrir la parte superior del ADF

    El color del cuerpo del ScanSnap puede variar dependiendo de la región donde lo haya comprado.

    Abrir la parte superior del ADF
    Abrir la parte superior del ADF
    Abrir la parte superior del ADF
  7. Reemplace el rodillo de freno.
    1. Abra la cubierta del rodillo de freno.

      Sostenga ambos lados de la cubierta y ábrala en dirección de la flecha.

      Apertura de la cubierta
      Apertura de la cubierta
    2. Retire el eje del rodillo de freno.

      Levante el rodillo de freno para retirar el lado derecho del eje, luego saque el eje de la ranura de la izquierda.

      Extracción del eje del rodillo de freno
      Extracción del eje del rodillo de freno
    3. Retire el rodillo de freno del eje.
      Retirar el rodillo de freno del eje
      Retirar el rodillo de freno del eje
    4. Instale el nuevo rodillo de freno en el eje.

      Inserte el eje al rodillo de freno alineando la traba del eje con la ranura del rodillo de freno.

      Colocar el rodillo de freno en el eje
      Colocar el rodillo de freno en el eje
    5. Instale el eje en el ScanSnap.

      Inserte correctamente el extremo izquierdo del eje en la ranura, y luego coloque en su lugar el lado derecho del mismo.

      Colocar el rodillo de freno en el eje
      Colocar el rodillo de freno en el eje
    6. Cierre la cubierta del rodillo de freno.
      ATENCIÓN
      • Asegúrese de que el eje esté instalado firmemente.

        De lo contrario, pueden producirse atascos de papel u otros errores de alimentación.

  8. Reemplace el rodillo de recogida.
    1. Abra la guía de papel.

      Deslice por completo las guías laterales. Abra la guía de papel enganchando su dedo en la hendidura de la misma.

      Abrir la guía de papel
      Abrir la guía de papel
    2. Gire el buje en la dirección de la flecha.
      Tirar del buje hacia abajo
      Giro del buje
    3. Retire el rodillo de recogida.

      Levante ligeramente (alrededor de 5 mm) el lado derecho del buje, muévalo hacia la derecha y luego levántelo para sacar el rodillo de recogida.

      Retirar el rodillo de recogida
      Retirar el rodillo de recogida
      ATENCIÓN
      • Tenga cuidado de no tocar la grasa del engranaje cercano al buje.

    4. Instale un nuevo rodillo de recogida en el ScanSnap.

      Inserte el extremo izquierdo del eje en la ranura del lado izquierdo, luego coloque lentamente el extremo derecho del eje en su lugar.

      Instalar el rodillo de recogida
      Instalar el rodillo de recogida
    5. Gire el buje en la dirección de la flecha.
      Levantar el buje
      Giro del buje
      ATENCIÓN
      • Asegúrese de que el rodillo de recogida esté instalado firmemente.

        De lo contrario, pueden producirse atascos de papel u otros errores de alimentación.

    6. Cierre la guía de papel.

      Asegúrese que ambos extremos de la guía de papel estén asegurados firmemente.

  9. Cierre la parte superior del ADF.

    Cierre la parte superior del ADF hasta que encaje.

    Cierre la parte superior del ADF junto con el apilador hasta que encaje en su sitio, indicado por un sonido de clic.

    Cerrar la parte superior del ADF
    Cerrar la parte superior del ADF
    Cerrar la parte superior del ADF
    Cerrar la parte superior del ADF
    Cerrar la parte superior del ADF
    ATENCIÓN
    • Asegúrese de que la parte superior del ADF esté completamente cerrada.

      De lo contrario, pueden producirse atascos de papel u otros errores de alimentación, o defectos en la imagen.

  10. Conecte el cable de alimentación a la toma de corriente, y encienda el ScanSnap.
  11. Reinicie el contador del conjunto del rodillo.
    1. Abra el Ventana principal de ScanSnap Home.

      Haga clic en el icono de [ScanSnap Home] Icono de ScanSnap Home de la lista de aplicaciones que aparece al hacer clic en Plataforma de lanzamiento en el Dock.

    2. Seleccione [ScanSnap Home] en la barra de menús → [Preferencias] para abrir la ventana de preferencias.
    3. Seleccione el ScanSnap que está conectado actualmente al ordenador de la lista de unidades de ScanSnap en [Información sobre el escáner] que está situado en la pestaña [Escáner].
    4. Pulse el botón [Comprobar el estado de los consumibles] para abrir la ventana [Comprobar el estado de los consumibles].
    5. Haga clic en el botón [Restablecer].
    6. Cuando aparezca una ventana de confirmación, haga clic en el botón [Sí].

      Compruebe que el [Contador del conjunto del rodillo] se restablece en 0.

También consulte

  • Números de pieza de los consumibles
  • Verificar el estado de los consumibles
