Remplacement de l'ensemble rouleau de prise

Remplacez l'ensemble rouleau de prise (consommable) du ScanSnap lorsque le cycle de remplacement est atteint.

Le cycle de remplacement suggéré est le suivant :

  • Après avoir numérisé 100 000 feuilles

  • Après un an d'utilisation

Remplacez ce consommable dès que le nombre de feuilles numérisées ou la période d'utilisation atteint le cycle de remplacement suggéré.

  • Avant de remplacer les consommables, vous devez éteindre le ScanSnap et débrancher le câble d'alimentation (câble d'alimentation ou câble d'alimentation par bus USB) de la source d'alimentation (prise secteur ou ordinateur). Dans le cas contraire, un incendie ou un choc électrique risque de se produire.

  • Ne laissez pas des composants internes, tels que le séparateur ou le rouleau de prise, à la portée d'enfants en bas âge. Cela peut provoquer des blessures.

IMPORTANT
  • La partie inférieure du ScanSnap peut devenir chaude lorsque vous utilisez le ScanSnap, mais cela n'a aucune incidence sur son fonctionnement et ne provoque aucune détérioration physique. Veillez à ne pas faire tomber le ScanSnap lorsque vous le transportez.

  1. Préparez un nouveau consommable.

    Nom du produit

    Référence

    ROULEAU DE PRISE

    PA03541-0001

    Pour en savoir plus sur l'achat de consommables, consultez la section "Fournisseurs de consommables/composants en option" de la page Service client.

  2. Débranchez le câble d'alimentation (câble d'alimentation ou câble d'alimentation par bus USB) de la source d'alimentation (prise secteur ou ordinateur).
  3. Retirez les documents du plateau d'alimentation AAD (couvercle).
  4. Tirez sur le bouton d'ouverture de l'AAD pour ouvrir la section supérieure de l'AAD.
    Ouverture de la section supérieure de l'AAD
    Ouverture de la section supérieure de l'AAD

    La couleur du boîtier du ScanSnap peut varier en fonction du pays où vous avez acheté le ScanSnap.

    Ouverture de la section supérieure de l'AAD
    Ouverture de la section supérieure de l'AAD
    Ouverture de la section supérieure de l'AAD
  5. Fermez le guide-papier.

    Tout en maintenant l'onglet sur l'extrémité droite et en appuyant vers l'intérieur, soulevez le guide-papier vers vous pour le retirer.

    Retrait du guide-papier

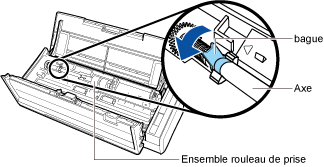

  6. Tournez la bague située à gauche.
    Rotation de la bague

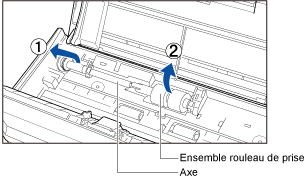

  7. Retirez l'axe du rouleau de prise du ScanSnap.

    Soulevez légèrement le côté gauche de l'axe (sur environ 5 mm), déplacez-le sur la gauche, puis soulevez-le vers vous pour le retirer.

    Retrait de l'axe
    IMPORTANT
    • De la poussière de papier risque de se déposer autour de l'ensemble rouleau de prise.

      Retirez-la à l'aide d'un chiffon imbibé de nettoyant F1. Faute de quoi des erreurs sur les images risquent d'apparaître.

      N'utilisez ni d'eau, ni de détergent neutre, ni d'aérosol.

  8. Retirez l'ensemble rouleau de prise de son axe.

    Retirez l'axe tout en soulevant l'onglet de verrouillage.

    Retrait de l'ensemble rouleau de prise
    IMPORTANT
    • Si vous tentez de soulever l'onglet avec votre ongle, vous risquez de vous blesser ou de l'endommager.

      Utilisez un trombone ou un objet similaire si vous n'arrivez pas à le soulever.

      Retrait de l'ensemble rouleau de prise
  9. Fixez un nouvel ensemble rouleau de prise sur l'axe.

    Insérez la saillie de l'axe dans l'encoche de l'ensemble rouleau de prise.

    Fixation de l'ensemble rouleau de prise

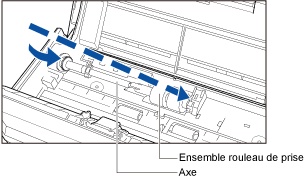

  10. Fixez l'axe sur le ScanSnap.

    Insérez l'extrémité droite de l'axe dans la bague située à droite. Fixez ensuite délicatement l'extrémité gauche de l'axe dans son emplacement.

    Fixation de l'axe
  11. Fixez la bague sur la gauche.
    Fixation de la bague
    IMPORTANT
    • Assurez-vous que l'axe est fermement fixé. Dans le cas contraire, cela peut provoquer des bourrages papier ou d'autres erreurs d'alimentation.

  12. Fixez le guide-papier.

    Tout en appuyant sur les onglets sur l'extrémité droite du guide-papier, fixez le guide-papier jusqu'à ce qu'il se mette en place.

    Fixation du guide-papier
    IMPORTANT
    • Confirmez que le guide-papier est correctement fixé. Dans le cas contraire, cela peut provoquer des bourrages papier ou d'autres erreurs d'alimentation.

  13. Fermez la section supérieure de l'AAD.

    Fermez la section supérieure de l'AAD jusqu'à ce qu'elle se mette en place.

    Fermez la section supérieure de l'AAD, ainsi que le plateau de réception, jusqu'à ce qu'elle se mette en place, ce qui est indiqué par un clic.

    Fermeture de la section supérieure de l'AAD
    Fermeture de la section supérieure de l'AAD
    Fermeture de la section supérieure de l'AAD
    Fermeture de la section supérieure de l'AAD
    Fermeture de la section supérieure de l'AAD
    IMPORTANT
    • Assurez-vous que la section supérieure de l'AAD est complètement fermée.

      Dans le cas contraire, cela peut provoquer des bourrages papier, d'autres erreurs d'alimentation ou des défauts d'image.

  14. Branchez le câble d'alimentation (câble d'alimentation ou câble d'alimentation par bus USB) sur la source d'alimentation (prise secteur ou ordinateur) et allumez le ScanSnap.
  15. Remettez à zéro le compteur du rouleau de prise.
    1. Affichez l'Fenêtre principale de ScanSnap Home.

      Pour en savoir plus, reportez-vous à la section Affichage de la fenêtre principale.

    2. Sélectionnez [Paramètres] dans le menu → [Préférences] pour afficher la fenêtre des préférences.
    3. Sélectionnez le ScanSnap connecté à l'ordinateur dans la liste des unités de ScanSnap dans la zone [Informations sur le scanneur] de l'onglet [Scanneur].
    4. Cliquez sur le bouton [Détails] pour afficher la fenêtre [Détails].
    5. Cliquez sur le bouton [Réinitialiser] en regard de [Compteur du rouleau de prise].
    6. Lorsque la fenêtre de confirmation apparaît, cliquez sur [Oui].

      Vérifiez que le [Compteur du rouleau de prise] est remis à 0.

    7. Cliquez sur le bouton [OK] pour fermer la fenêtre.
  1. Préparez un nouveau consommable.

    Nom du produit

    Référence

    ROULEAU DE PRISE

    PA03541-0001

    Pour en savoir plus sur l'achat de consommables, consultez la section "Fournisseurs de consommables/composants en option" de la page Service client.

  2. Débranchez le câble d'alimentation (câble d'alimentation ou câble d'alimentation par bus USB) de la source d'alimentation (prise secteur ou ordinateur).
  3. Retirez les documents du plateau d'alimentation AAD (couvercle).
  4. Tirez sur le bouton d'ouverture de l'AAD pour ouvrir la section supérieure de l'AAD.
    Ouverture de la section supérieure de l'AAD
    Ouverture de la section supérieure de l'AAD

    La couleur du boîtier du ScanSnap peut varier en fonction du pays où vous avez acheté le ScanSnap.

    Ouverture de la section supérieure de l'AAD
    Ouverture de la section supérieure de l'AAD
    Ouverture de la section supérieure de l'AAD
  5. Fermez le guide-papier.

    Tout en maintenant l'onglet sur l'extrémité droite et en appuyant vers l'intérieur, soulevez le guide-papier vers vous pour le retirer.

    Retrait du guide-papier
  6. Tournez la bague située à gauche.
    Rotation de la bague
  7. Retirez l'axe du rouleau de prise du ScanSnap.

    Soulevez légèrement le côté gauche de l'axe (sur environ 5 mm), déplacez-le sur la gauche, puis soulevez-le vers vous pour le retirer.

    Retrait de l'axe
    IMPORTANT
    • De la poussière de papier risque de se déposer autour de l'ensemble rouleau de prise.

      Retirez-la à l'aide d'un chiffon imbibé de nettoyant F1. Faute de quoi des erreurs sur les images risquent d'apparaître.

      N'utilisez ni d'eau, ni de détergent neutre, ni d'aérosol.

  8. Retirez l'ensemble rouleau de prise de son axe.

    Retirez l'axe tout en soulevant l'onglet de verrouillage.

    Retrait de l'ensemble rouleau de prise
    IMPORTANT
    • Si vous tentez de soulever l'onglet avec votre ongle, vous risquez de vous blesser ou de l'endommager.

      Utilisez un trombone ou un objet similaire si vous n'arrivez pas à le soulever.

      Retrait de l'ensemble rouleau de prise
  9. Fixez un nouvel ensemble rouleau de prise sur l'axe.

    Insérez la saillie de l'axe dans l'encoche de l'ensemble rouleau de prise.

    Fixation de l'ensemble rouleau de prise
  10. Fixez l'axe sur le ScanSnap.

    Insérez l'extrémité droite de l'axe dans la bague située à droite. Fixez ensuite délicatement l'extrémité gauche de l'axe dans son emplacement.

    Fixation de l'axe
  11. Fixez la bague sur la gauche.
    Fixation de la bague
    IMPORTANT
    • Assurez-vous que l'axe est fermement fixé. Dans le cas contraire, cela peut provoquer des bourrages papier ou d'autres erreurs d'alimentation.

  12. Fixez le guide-papier.

    Tout en appuyant sur les onglets sur l'extrémité droite du guide-papier, fixez le guide-papier jusqu'à ce qu'il se mette en place.

    Fixation du guide-papier
    IMPORTANT
    • Confirmez que le guide-papier est correctement fixé. Dans le cas contraire, cela peut provoquer des bourrages papier ou d'autres erreurs d'alimentation.

  13. Fermez la section supérieure de l'AAD.

    Fermez la section supérieure de l'AAD jusqu'à ce qu'elle se mette en place.

    Fermez la section supérieure de l'AAD, ainsi que le plateau de réception, jusqu'à ce qu'elle se mette en place, ce qui est indiqué par un clic.

    Fermeture de la section supérieure de l'AAD
    Fermeture de la section supérieure de l'AAD
    Fermeture de la section supérieure de l'AAD
    Fermeture de la section supérieure de l'AAD
    Fermeture de la section supérieure de l'AAD
    IMPORTANT
    • Assurez-vous que la section supérieure de l'AAD est complètement fermée.

      Dans le cas contraire, cela peut provoquer des bourrages papier, d'autres erreurs d'alimentation ou des défauts d'image.

  14. Branchez le câble d'alimentation (câble d'alimentation ou câble d'alimentation par bus USB) sur la source d'alimentation (prise secteur ou ordinateur) et allumez le ScanSnap.
  15. Remettez à zéro le compteur du rouleau de prise.
    1. Affichez l'Fenêtre principale de ScanSnap Home.

      Cliquez sur l'icône [ScanSnap Home] Icône de ScanSnap Home dans la liste des applications qui s'affiche lorsque vous cliquez sur le Launchpad dans le Dock.

    2. Sélectionnez [ScanSnap Home] sur la barre de menus → [Préférences] pour afficher la fenêtre des préférences.
    3. Sélectionnez le ScanSnap connecté à l'ordinateur dans la liste des unités de ScanSnap dans la zone [Informations sur le scanneur] de l'onglet [Scanneur].
    4. Cliquez sur le bouton [Vérifier l'état des consommables] pour afficher la fenêtre [Vérifier l'état des consommables].
    5. Cliquez sur le bouton [Réinitialiser] en regard de [Compteur du rouleau de prise].
    6. Lorsque la fenêtre de confirmation apparaît, cliquez sur [Oui].

      Vérifiez que le [Compteur du rouleau de prise] est remis à 0.

Voir également

  • Numéros de référence des consommables
  • Vérification de l'état des consommables
