Remplacement de l'ensemble rouleaux

Remplacez l'ensemble rouleaux (consommable) du ScanSnap lorsque le cycle de remplacement est atteint.

Le cycle de remplacement suggéré est le suivant :

  • Après avoir numérisé 200 000 feuilles

  • Après un an d'utilisation

Remplacez ce consommable dès que le nombre de feuilles numérisées ou la période d'utilisation atteint le cycle de remplacement suggéré.

  • Avant de remplacer ce consommable, vous devez mettre le ScanSnap hors tension et débrancher le câble d'alimentation. Dans le cas contraire, un incendie ou un choc électrique risque de se produire.

  • Ne laissez pas de composants internes, tels que le rouleau de frein ou le rouleau de prise, à la portée d'enfants en bas âge. Cela peut provoquer des blessures.

    Ne laissez pas de composants internes, tels que le séparateur ou le rouleau de prise, à la portée d'enfants en bas âge. Cela peut provoquer des blessures.

IMPORTANT
  • La partie inférieure du ScanSnap peut devenir chaude lorsque vous utilisez le ScanSnap, mais cela n'a aucune incidence sur son fonctionnement et ne provoque aucune détérioration physique. Veillez à ne pas faire tomber le ScanSnap lorsque vous le transportez.

  1. Préparez un nouveau consommable.

    Nom du produit

    Référence

    Ensemble rouleaux

    PA03656-0001

    Pour en savoir plus sur l'achat de consommables, consultez la section "Fournisseurs de consommables/composants en option" de la page Service client.

  2. Débranchez le câble d'alimentation du ScanSnap de la prise secteur.
  3. Retirez les documents du plateau d'alimentation AAD (couvercle).
  4. Visionnez la vidéo suivante pour retirer le guide de chargement de reçus s'il est fixé.

    Cette vidéo contient des exemples illustrés avec le modèle ScanSnap iX1600.

  5. Suivez les instructions de la vidéo ci-après pour remplacer le consommable.

    Cette vidéo contient des exemples illustrés avec le modèle ScanSnap iX1600.

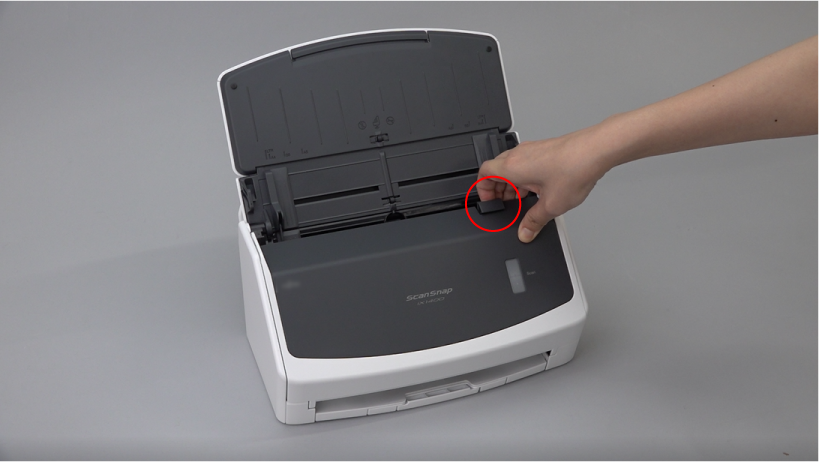

  6. Tirez sur le bouton d'ouverture de l'AAD pour ouvrir la section supérieure de l'AAD.
    Ouverture de la section supérieure de l'AAD
    Ouverture de la section supérieure de l'AAD

    La couleur du boîtier du ScanSnap peut varier en fonction du pays où vous avez acheté le ScanSnap.

    Ouverture de la section supérieure de l'AAD
    Ouverture de la section supérieure de l'AAD
    Ouverture de la section supérieure de l'AAD
  7. Remplacez le rouleau de frein.

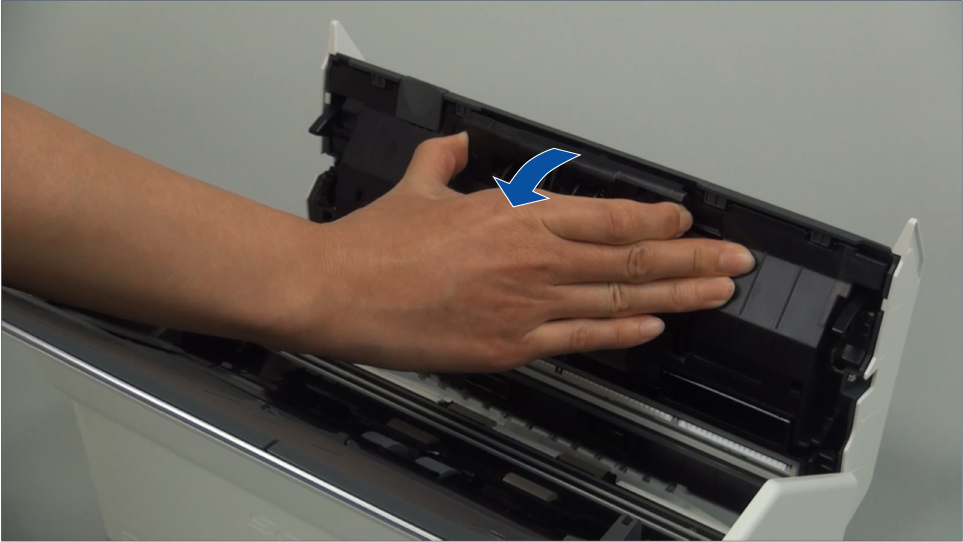

    1. Ouvrez le couvercle du rouleau de frein.

      Tenez les deux extrémités du couvercle et ouvrez-le dans le sens de la flèche.

      Ouverture du couvercle
      Ouverture du couvercle

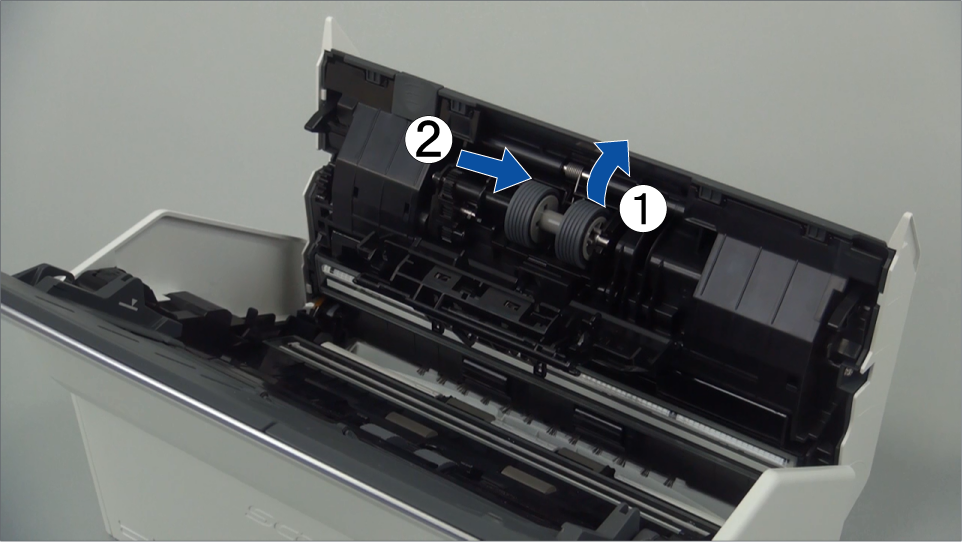

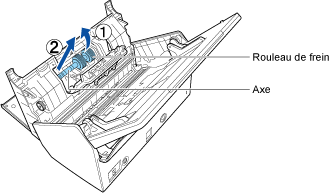

    2. Retirez l'axe du rouleau de frein.

      Soulevez le rouleau de frein pour retirer le côté droit de l'axe, puis dégagez l'axe du logement situé sur la gauche.

      Retrait de l'axe du rouleau de frein
      Retrait de l'axe du rouleau de frein

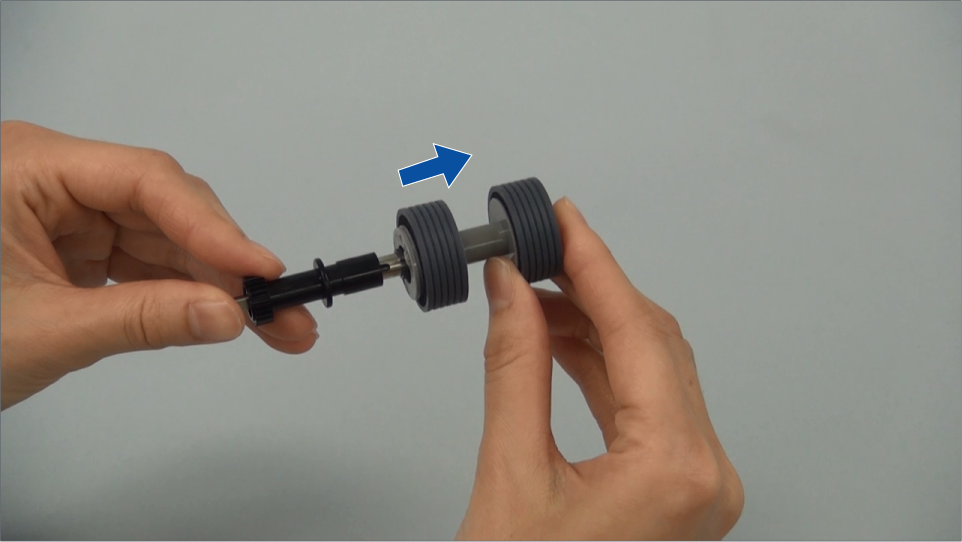

    3. Retirez le rouleau de frein de son axe.
      Retrait du rouleau de frein de son axe
      Retrait du rouleau de frein de son axe

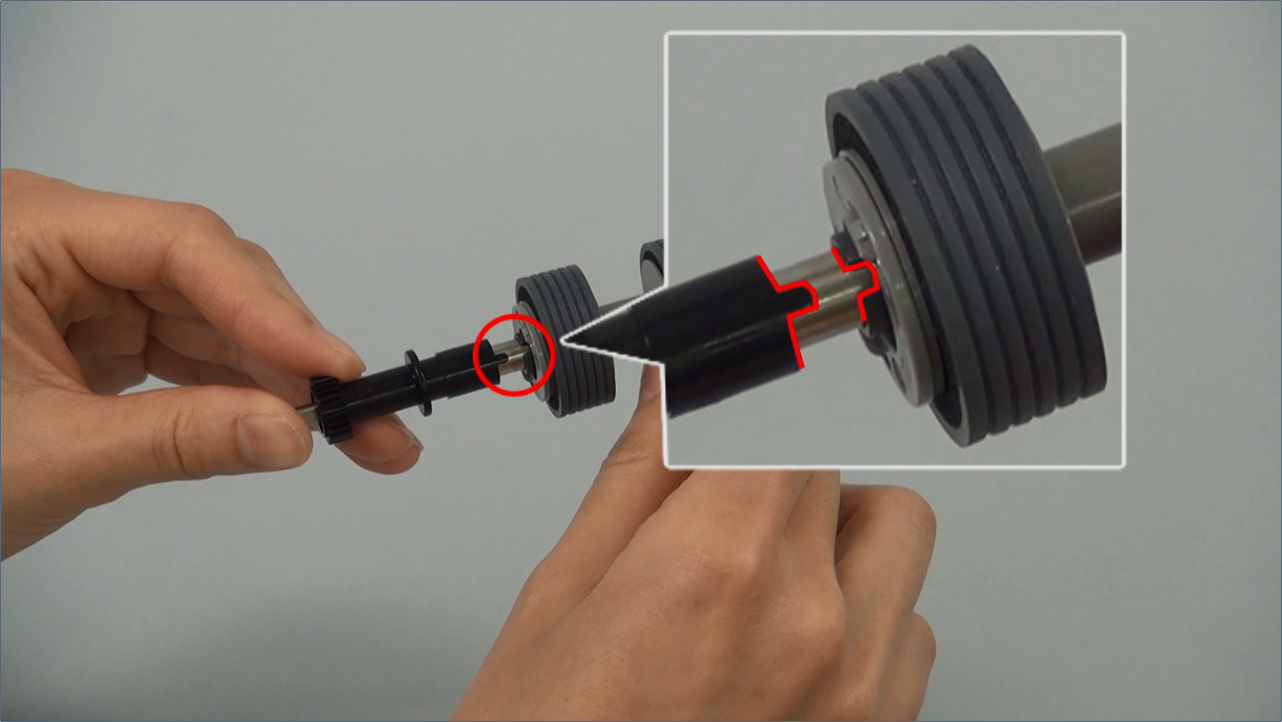

    4. Fixez un nouveau rouleau de frein sur l'axe.

      Insérez l'axe sur le rouleau de frein en alignant la partie saillante de l'axe avec l'encoche du rouleau de frein.

      Fixation du rouleau de frein sur l'axe
      Fixation du rouleau de frein sur l'axe

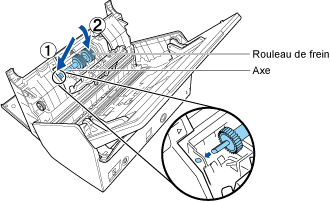

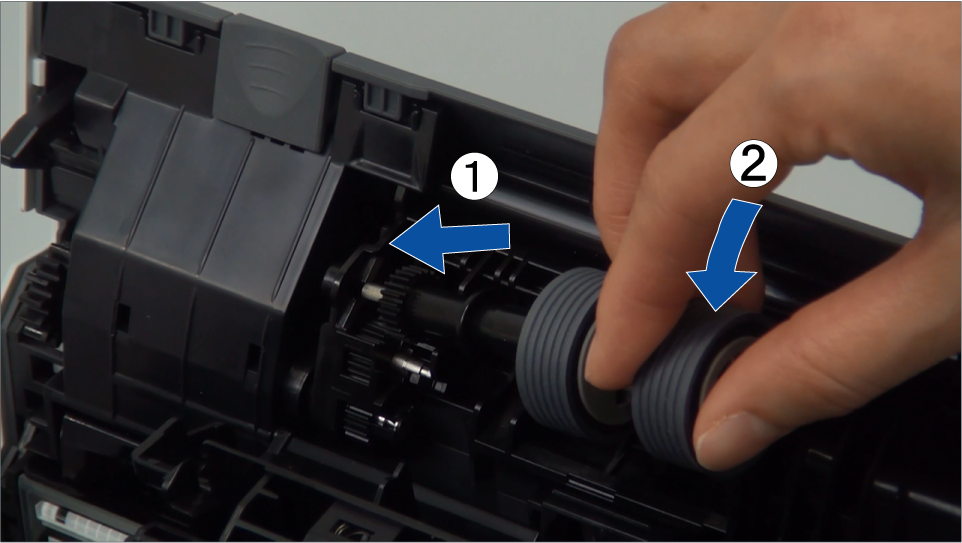

    5. Fixez l'axe sur le ScanSnap.

      Insérez délicatement l'extrémité gauche de l'axe dans l'encoche puis l'extrémité droite.

      Fixation du rouleau de frein sur l'axe
      Fixation du rouleau de frein sur l'axe
    6. Fermez le couvercle du rouleau de frein.
      IMPORTANT
      • Assurez-vous que l'axe est fermement fixé.

        Dans le cas contraire, cela peut provoquer des bourrages papier ou d'autres erreurs d'alimentation.

  8. Remplacez le rouleau de prise.

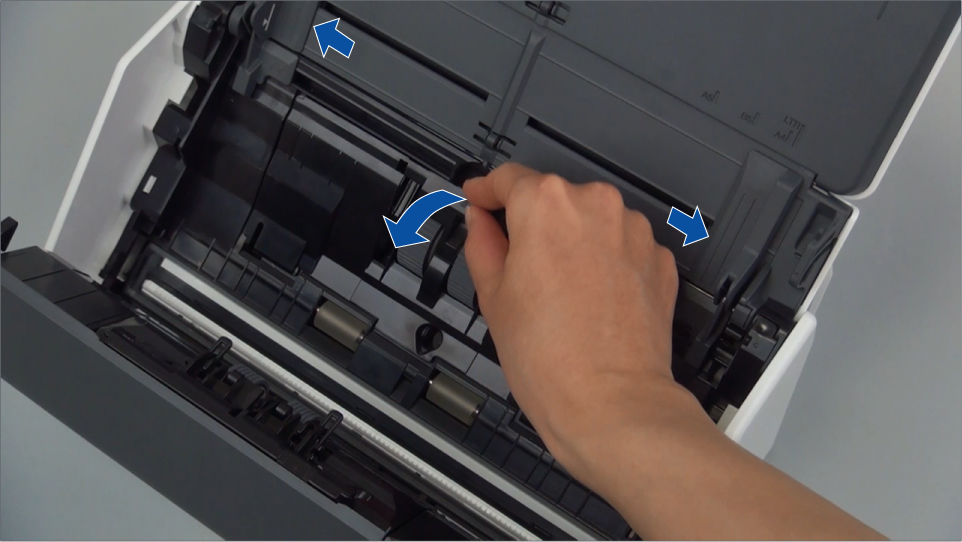

    1. Ouvrez le guide de feuille.

      Faites glisser les guides latéraux. Ouvrez le guide-papier en appuyant sur son onglet avec votre doigt.

      Ouverture du guide-papier
      Ouverture du guide-papier

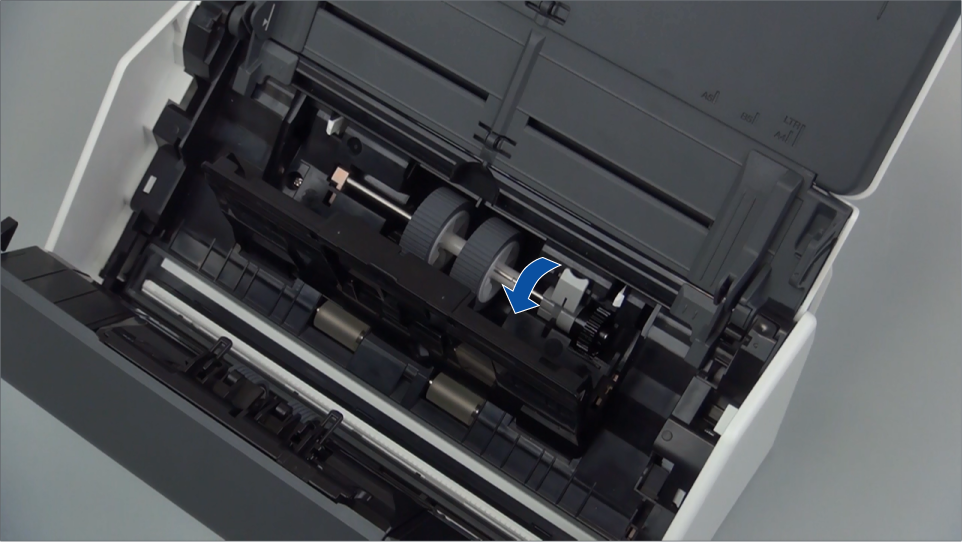

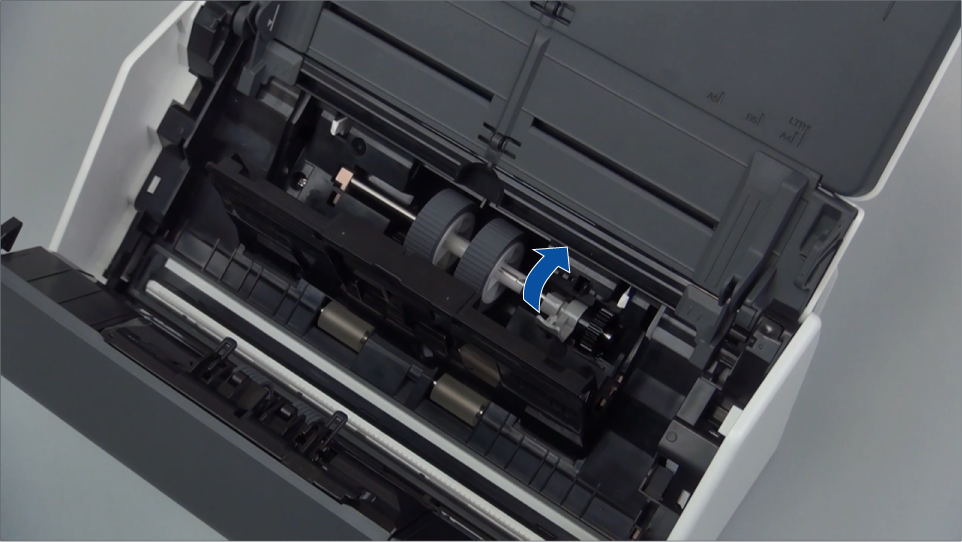

    2. Faites pivoter la bague dans le sens de la flèche.
      Abaissement de la bague
      Rotation de la bague

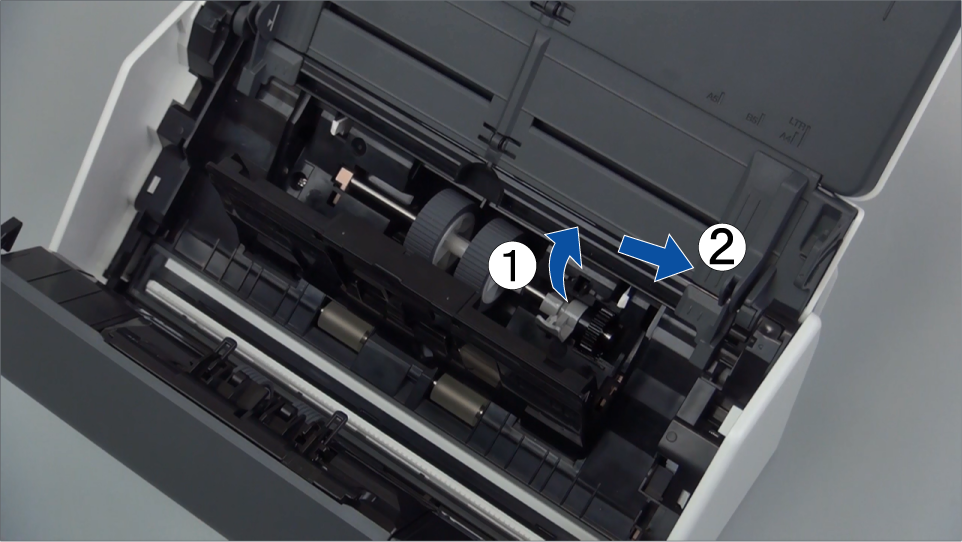

    3. Retirez le rouleau de prise.

      Soulevez légèrement le côté droit de la bague (sur environ 5 mm), déplacez-la sur la droite, puis soulevez-la vers vous pour le rouleau de prise.

      Retrait du rouleau de prise
      Retrait du rouleau de prise
      IMPORTANT
      • Veillez à ne pas toucher la graisse sur l'engrenage près de la bague.

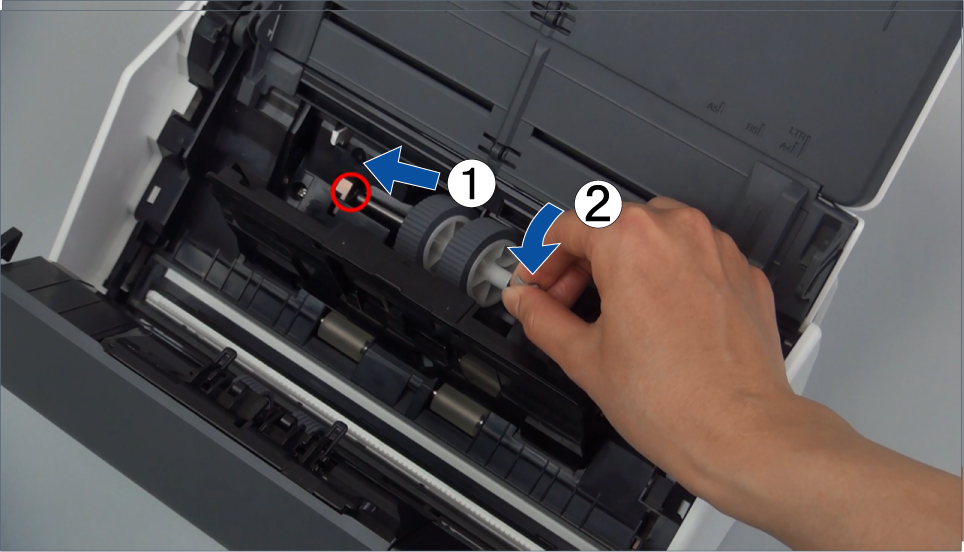

    4. Fixez un nouveau rouleau de prise sur le ScanSnap.

      Insérez l'extrémité gauche de l'axe dans l'encoche située à gauche. Fixez ensuite délicatement l'extrémité droite de l'axe dans son emplacement.

      Fixation du rouleau de prise
      Fixation du rouleau de prise
    5. Faites pivoter la bague dans le sens de la flèche.
      Soulèvement de la bague
      Rotation de la bague
      IMPORTANT
      • Assurez-vous que le rouleau de prise est fermement fixé.

        Dans le cas contraire, cela peut provoquer des bourrages papier ou d'autres erreurs d'alimentation.

    6. Fermez le guide-feuille.

      Tout en maintenant les onglets sur les deux extrémités, fixez le guide-papier.

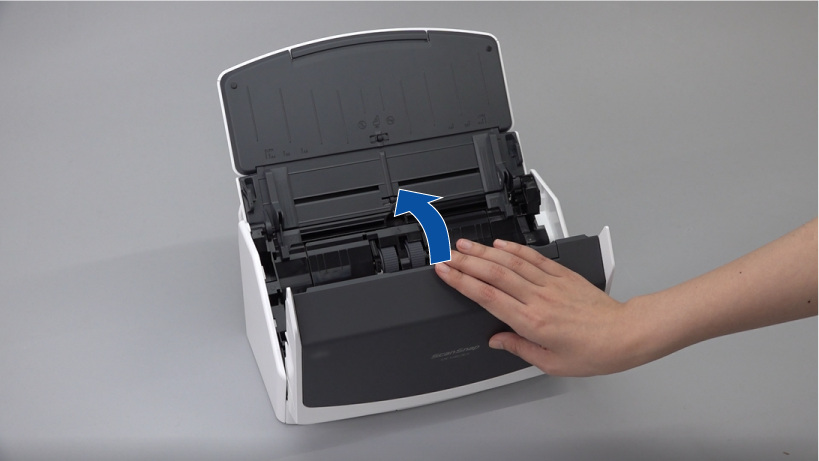

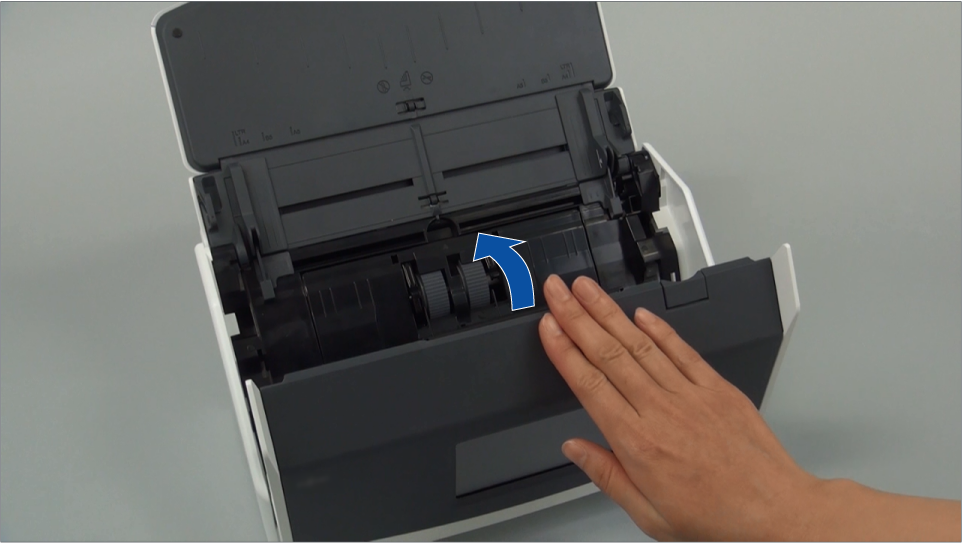

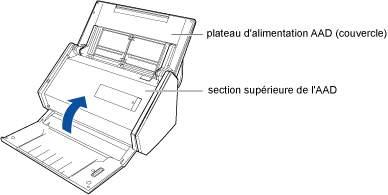

  9. Fermez la section supérieure de l'AAD.

    Fermez la section supérieure de l'AAD jusqu'à ce qu'elle se mette en place.

    Fermez la section supérieure de l'AAD, ainsi que le plateau de réception, jusqu'à ce qu'elle se mette en place, ce qui est indiqué par un clic.

    Fermeture de la section supérieure de l'AAD
    Fermeture de la section supérieure de l'AAD
    Fermeture de la section supérieure de l'AAD
    Fermeture de la section supérieure de l'AAD
    Fermeture de la section supérieure de l'AAD
    IMPORTANT
    • Assurez-vous que la section supérieure de l'AAD est complètement fermée.

      Dans le cas contraire, cela peut provoquer des bourrages papier, d'autres erreurs d'alimentation ou des défauts d'image.

  10. Branchez le câble d'alimentation sur la prise secteur et mettez le ScanSnap sous tension.
  11. Remettez à zéro le compteur de l'ensemble rouleaux.
    1. Affichez l'Fenêtre principale de ScanSnap Home.

      Pour en savoir plus, reportez-vous à la section Affichage de la fenêtre principale.

    2. Sélectionnez [Paramètres] dans le menu → [Préférences] pour afficher la fenêtre des préférences.
    3. Sélectionnez le ScanSnap connecté à l'ordinateur dans la liste des unités de ScanSnap dans la zone [Informations sur le scanneur] de l'onglet [Scanneur].
    4. Cliquez sur le bouton [Détails] pour afficher la fenêtre [Détails].
    5. Cliquez sur le bouton [Réinitialiser].
    6. Lorsque la fenêtre de confirmation apparaît, cliquez sur [Oui].

      Vérifiez que le [Compteur ensemble rouleaux] est remis à 0.

    7. Cliquez sur le bouton [OK] pour fermer la fenêtre.
  1. Préparez un nouveau consommable.

    Nom du produit

    Référence

    Ensemble rouleaux

    PA03656-0001

    Pour en savoir plus sur l'achat de consommables, consultez la section "Fournisseurs de consommables/composants en option" de la page Service client.

  2. Débranchez le câble d'alimentation du ScanSnap de la prise secteur.
  3. Retirez les documents du plateau d'alimentation AAD (couvercle).
  4. Visionnez la vidéo suivante pour retirer le guide de chargement de reçus s'il est fixé.

    Cette vidéo contient des exemples illustrés avec le modèle ScanSnap iX1600.

  5. Suivez les instructions de la vidéo ci-après pour remplacer le consommable.

    Cette vidéo contient des exemples illustrés avec le modèle ScanSnap iX1600.

  6. Tirez sur le bouton d'ouverture de l'AAD pour ouvrir la section supérieure de l'AAD.
    Ouverture de la section supérieure de l'AAD
    Ouverture de la section supérieure de l'AAD

    La couleur du boîtier du ScanSnap peut varier en fonction du pays où vous avez acheté le ScanSnap.

    Ouverture de la section supérieure de l'AAD
    Ouverture de la section supérieure de l'AAD
    Ouverture de la section supérieure de l'AAD
  7. Remplacez le rouleau de frein.
    1. Ouvrez le couvercle du rouleau de frein.

      Tenez les deux extrémités du couvercle et ouvrez-le dans le sens de la flèche.

      Ouverture du couvercle
      Ouverture du couvercle
    2. Retirez l'axe du rouleau de frein.

      Soulevez le rouleau de frein pour retirer le côté droit de l'axe, puis dégagez l'axe du logement situé sur la gauche.

      Retrait de l'axe du rouleau de frein
      Retrait de l'axe du rouleau de frein
    3. Retirez le rouleau de frein de son axe.
      Retrait du rouleau de frein de son axe
      Retrait du rouleau de frein de son axe
    4. Fixez un nouveau rouleau de frein sur l'axe.

      Insérez l'axe sur le rouleau de frein en alignant la partie saillante de l'axe avec l'encoche du rouleau de frein.

      Fixation du rouleau de frein sur l'axe
      Fixation du rouleau de frein sur l'axe
    5. Fixez l'axe sur le ScanSnap.

      Insérez délicatement l'extrémité gauche de l'axe dans l'encoche puis l'extrémité droite.

      Fixation du rouleau de frein sur l'axe
      Fixation du rouleau de frein sur l'axe
    6. Fermez le couvercle du rouleau de frein.
      IMPORTANT
      • Assurez-vous que l'axe est fermement fixé.

        Dans le cas contraire, cela peut provoquer des bourrages papier ou d'autres erreurs d'alimentation.

  8. Remplacez le rouleau de prise.
    1. Ouvrez le guide de feuille.

      Faites glisser les guides latéraux. Ouvrez le guide-papier en appuyant sur son onglet avec votre doigt.

      Ouverture du guide-papier
      Ouverture du guide-papier
    2. Faites pivoter la bague dans le sens de la flèche.
      Abaissement de la bague
      Rotation de la bague
    3. Retirez le rouleau de prise.

      Soulevez légèrement le côté droit de la bague (sur environ 5 mm), déplacez-la sur la droite, puis soulevez-la vers vous pour le rouleau de prise.

      Retrait du rouleau de prise
      Retrait du rouleau de prise
      IMPORTANT
      • Veillez à ne pas toucher la graisse sur l'engrenage près de la bague.

    4. Fixez un nouveau rouleau de prise sur le ScanSnap.

      Insérez l'extrémité gauche de l'axe dans l'encoche située à gauche. Fixez ensuite délicatement l'extrémité droite de l'axe dans son emplacement.

      Fixation du rouleau de prise
      Fixation du rouleau de prise
    5. Faites pivoter la bague dans le sens de la flèche.
      Soulèvement de la bague
      Rotation de la bague
      IMPORTANT
      • Assurez-vous que le rouleau de prise est fermement fixé.

        Dans le cas contraire, cela peut provoquer des bourrages papier ou d'autres erreurs d'alimentation.

    6. Fermez le guide-feuille.

      Tout en maintenant les onglets sur les deux extrémités, fixez le guide-papier.

  9. Fermez la section supérieure de l'AAD.

    Fermez la section supérieure de l'AAD jusqu'à ce qu'elle se mette en place.

    Fermez la section supérieure de l'AAD, ainsi que le plateau de réception, jusqu'à ce qu'elle se mette en place, ce qui est indiqué par un clic.

    Fermeture de la section supérieure de l'AAD
    Fermeture de la section supérieure de l'AAD
    Fermeture de la section supérieure de l'AAD
    Fermeture de la section supérieure de l'AAD
    Fermeture de la section supérieure de l'AAD
    IMPORTANT
    • Assurez-vous que la section supérieure de l'AAD est complètement fermée.

      Dans le cas contraire, cela peut provoquer des bourrages papier, d'autres erreurs d'alimentation ou des défauts d'image.

  10. Branchez le câble d'alimentation sur la prise secteur et mettez le ScanSnap sous tension.
  11. Remettez à zéro le compteur de l'ensemble rouleaux.
    1. Affichez l'Fenêtre principale de ScanSnap Home.

      Cliquez sur l'icône [ScanSnap Home] Icône de ScanSnap Home dans la liste des applications qui s'affiche lorsque vous cliquez sur le Launchpad dans le Dock.

    2. Sélectionnez [ScanSnap Home] sur la barre de menus → [Préférences] pour afficher la fenêtre des préférences.
    3. Sélectionnez le ScanSnap connecté à l'ordinateur dans la liste des unités de ScanSnap dans la zone [Informations sur le scanneur] de l'onglet [Scanneur].
    4. Cliquez sur le bouton [Vérifier l'état des consommables] pour afficher la fenêtre [Vérifier l'état des consommables].
    5. Cliquez sur le bouton [Réinitialiser].
    6. Lorsque la fenêtre de confirmation apparaît, cliquez sur [Oui].

      Vérifiez que le [Compteur ensemble rouleaux] est remis à 0.

Voir également

  • Numéros de référence des consommables
  • Vérification de l'état des consommables
