픽 롤러 유닛 교환하기
교환 사이클에 도달하면 ScanSnap의 소모품(픽 롤러 어셈블리)을 교체합니다.
소모 부품 교환의 시점은 다음과 같습니다.
매 100,000매 스캔 후
매 1년 사용 후
스캔한 매수 또는 사용 기간이 소모 부품 교환의 시점에 도달하면 소모품을 교체합니다.
소모 부품을 교체하기 전에 ScanSnap을 끄고 전원 공급 장치 (콘센트 또는 컴퓨터)에서 전원 케이블의 플러그를 뽑아 주십시오. 그렇게 하지 않으면 화재 또는 감전 사고가 발생할 수 있습니다.
Pad 유닛 및 픽 롤러 유닛과 같은 스캐너의 내부 부품을 어린이의 손이 닿는 곳에 두지 마십시오. 부상을 입을 수 있습니다.
ScanSnap의 아래 부분은 ScanSnap을 사용하고 있을 때는 뜨거워질 수 있지만 ScanSnap 조작에 영향을 주거나 물리적인 손상을 유발하지 않습니다. 이동할 때 ScanSnap을 떨어뜨리지 않도록 주의하십시오.
- 새 소모품을 준비합니다.
제품명
부품 번호
픽 롤러
PA03541-0001
구매에 대한 자세한 내용은 고객 지원의 "소모품/옵션 부품 공급자"를 참조해 주십시오.
- 전원 공급 장치 (콘센트 또는 컴퓨터)에서 전원 연결 케이블 (전원 케이블 또는 USB 버스파워 케이블)의 플러그를 뽑아 주십시오.
- ADF 용지 츄트 (커버)에서 모든 문서를 제거합니다.
- ADF 해제 탭을 사용자 방향으로 당겨 ADF 상부를 엽니다.
ScanSnap 본체 색상은 ScanSnap을 구매한 지역에 따라 다를 수 있습니다.
- 시트 가이드를 제거합니다.
오른쪽 끝의 픽업 탭을 잡고 안쪽으로 누르면서 시트 가이드를 들어 올려 제거합니다.

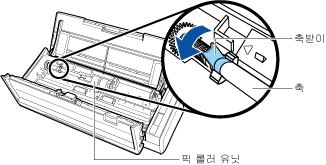

- 왼쪽에 있는 축받이를 돌립니다.
- ScanSnap에서 픽 롤러의 축을 제거합니다.
축받이의 왼쪽을 살짝 (약 5 mm) 들어 올리고, 왼쪽으로 이동한 다음 위로 들어 올려 당깁니다.
중요픽 롤러 유닛 주위에 종이 가루가 있을 수 있습니다.
클리너 F1을 묻힌 천으로 종이 가루를 닦아 주십시오. 그렇지 않으면 이미지 결함이 발생할 수 있습니다.
물, 중성 세제 또는 에어로졸 스프레이를 사용하지 마십시오.
- 픽 롤러 유닛을 축에서 제거합니다.
축대 클립을 들어 올려 축을 잡아 당깁니다.
중요손톱으로 축대 클립을 들어 올리면 손톱이 손상될 수 있습니다.
들어 올리는데 어려움이 있을 경우 용지 클립 등을 사용해 주십시오.
- 축에 새 픽 롤러 유닛을 장착합니다.
축의 돌출부를 픽 롤러 유닛의 슬롯에 삽입합니다.
- ScanSnap에 축을 장착합니다.
축의 오른쪽 끝을 오른쪽 축받이에 삽입한 다음 천천히 축의 왼쪽 끝을 올바른 장소에 장착합니다.
- 왼쪽에 축받이를 확보합니다.
중요
축이 확실하게 장착되었는지 확인하십시오. 그렇지 않으면 용지 걸림 또는 기타 급지 오류가 발생할 수 있습니다.
- 시트 가이드를 장착합니다.
시트 가이드 오른쪽 끝에 있는 픽업 탭을 누른 채 시트 가이드를 찰칵 소리가 날 때까지 제자리에 부착합니다.
중요시트 가이드가 제대로 장착되었는지 확인합니다. 그렇지 않으면 용지 걸림 또는 기타 급지 오류가 발생할 수 있습니다.
- ADF 상부를 닫아 주십시오.
제자리에 잠길 때까지 ADF 상부를 닫습니다.
ADF 상부를 스태커와 함께 제자리에 딸깍하는 소리가 나며 고정될 때까지 닫습니다.
중요ADF 상부가 완전히 닫혔는지 확인하십시오.
그렇지 않으면 용지 걸림 또는 기타 급지 오류, 또는 이미지 결함이 발생할 수 있습니다.
- 전원 공급 장치 (콘센트 또는 컴퓨터)에 전원 연결 케이블 (전원 케이블 또는 USB 버스파워 케이블)을 연결하고 ScanSnap의 전원을 켭니다.
- 피크 롤러 사용 횟수를 초기화합니다.
- ScanSnap Home의 메인 창을 표시합니다.
자세한 내용은 메인 창 표시하기를 참조해 주십시오.
- 메뉴에서 [설정] → [기본 설정]을 선택하여 기본 설정 창을 표시합니다.
- [스캐너] 탭에 있는 [스캐너 정보]의 ScanSnap 유닛 목록에서 현재 컴퓨터에 연결된 ScanSnap을 선택합니다.
- [자세한 내용] 버튼을 클릭하여 [자세한 내용] 창을 표시합니다.
- [픽 롤러 사용 횟수]의 [재설정] 버튼을 클릭합니다.
- 확인 창이 표시되면 [예] 버튼을 클릭합니다.
[픽 롤러 사용 횟수]가 0으로 재설정됐는지 확인합니다.
- [확인] 버튼을 클릭하여 창을 닫습니다.
- ScanSnap Home의 메인 창을 표시합니다.
- 새 소모품을 준비합니다.
제품명
부품 번호
픽 롤러
PA03541-0001
구매에 대한 자세한 내용은 고객 지원의 "소모품/옵션 부품 공급자"를 참조해 주십시오.
- 전원 공급 장치 (콘센트 또는 컴퓨터)에서 전원 연결 케이블 (전원 케이블 또는 USB 버스파워 케이블)의 플러그를 뽑아 주십시오.
- ADF 용지 츄트 (커버)에서 모든 문서를 제거합니다.
- ADF 해제 탭을 사용자 방향으로 당겨 ADF 상부를 엽니다.
ScanSnap 본체 색상은 ScanSnap을 구매한 지역에 따라 다를 수 있습니다.
- 시트 가이드를 제거합니다.
오른쪽 끝의 픽업 탭을 잡고 안쪽으로 누르면서 시트 가이드를 들어 올려 제거합니다.
- 왼쪽에 있는 축받이를 돌립니다.
- ScanSnap에서 픽 롤러의 축을 제거합니다.
축받이의 왼쪽을 살짝 (약 5 mm) 들어 올리고, 왼쪽으로 이동한 다음 위로 들어 올려 당깁니다.
중요픽 롤러 유닛 주위에 종이 가루가 있을 수 있습니다.
클리너 F1을 묻힌 천으로 종이 가루를 닦아 주십시오. 그렇지 않으면 이미지 결함이 발생할 수 있습니다.
물, 중성 세제 또는 에어로졸 스프레이를 사용하지 마십시오.
- 픽 롤러 유닛을 축에서 제거합니다.
축대 클립을 들어 올려 축을 잡아 당깁니다.
중요손톱으로 축대 클립을 들어 올리면 손톱이 손상될 수 있습니다.
들어 올리는데 어려움이 있을 경우 용지 클립 등을 사용해 주십시오.
- 축에 새 픽 롤러 유닛을 장착합니다.
축의 돌출부를 픽 롤러 유닛의 슬롯에 삽입합니다.
- ScanSnap에 축을 장착합니다.
축의 오른쪽 끝을 오른쪽 축받이에 삽입한 다음 천천히 축의 왼쪽 끝을 올바른 장소에 장착합니다.
- 왼쪽에 축받이를 확보합니다.
중요
축이 확실하게 장착되었는지 확인하십시오. 그렇지 않으면 용지 걸림 또는 기타 급지 오류가 발생할 수 있습니다.
- 시트 가이드를 장착합니다.
시트 가이드 오른쪽 끝에 있는 픽업 탭을 누른 채 시트 가이드를 찰칵 소리가 날 때까지 제자리에 부착합니다.
중요시트 가이드가 제대로 장착되었는지 확인합니다. 그렇지 않으면 용지 걸림 또는 기타 급지 오류가 발생할 수 있습니다.
- ADF 상부를 닫아 주십시오.
제자리에 잠길 때까지 ADF 상부를 닫습니다.
ADF 상부를 스태커와 함께 제자리에 딸깍하는 소리가 나며 고정될 때까지 닫습니다.
중요ADF 상부가 완전히 닫혔는지 확인하십시오.
그렇지 않으면 용지 걸림 또는 기타 급지 오류, 또는 이미지 결함이 발생할 수 있습니다.
- 전원 공급 장치 (콘센트 또는 컴퓨터)에 전원 연결 케이블 (전원 케이블 또는 USB 버스파워 케이블)을 연결하고 ScanSnap의 전원을 켭니다.
- 피크 롤러 사용 횟수를 초기화합니다.
- ScanSnap Home의 메인 창을 표시합니다.
Dock의 Launchpad를 클릭하면 나타나는 애플리케이션 목록에서 [ScanSnap Home] 아이콘 을 클릭합니다.
- 메뉴 모음에서 [ScanSnap Home] → [기본 설정]을 선택하여 기본 설정 창을 표시합니다.
- [스캐너] 탭에 있는 [스캐너 정보]의 ScanSnap 유닛 목록에서 현재 컴퓨터에 연결된 ScanSnap을 선택합니다.
- [소모품 상태 확인] 버튼을 클릭하여 [소모품 상태 확인] 창을 표시합니다.
- [픽 롤러 사용 횟수]의 [재설정] 버튼을 클릭합니다.
- 확인 창이 표시되면 [예] 버튼을 클릭합니다.
[픽 롤러 사용 횟수]가 0으로 재설정됐는지 확인합니다.
- ScanSnap Home의 메인 창을 표시합니다.
