De blokinrichting vervangen

Vervang het verbruiksartikel (blokinrichting) van de ScanSnap wanneer de vervangingscyclus is bereikt.

De voorgestelde vervangcyclus is als volgt:

  • Elke 10.000 gescande bladen

  • Elk jaar van gebruik

Vervang het verbruiksartikel wanneer ofwel het aantal gescande bladen of de gebruiksperiode de voorgestelde vervangcyclus bereiken.

  • Vóór het vervangen van verbruiksartikelen, moet u de ScanSnap uitschakelen en het netsnoer (voedingskabel of USB-busstroomkabel) uit de voedingsbron trekken (stopcontact of computer). Dit niet doen kan brand of een elektrische schok veroorzaken.

  • Plaats geen interne onderdelen, zoals het pad assy en de grijprolmodule binnen het bereik van kleine kinderen. Dit doen kan letsel veroorzaken.

AANDACHT
  • Het onderste gedeelte van de ScanSnap kan heet worden wanneer de ScanSnap wordt gebruikt, maar dit heeft geen invloed op de werking van de ScanSnap en veroorzaakt geen fysieke schade. Let op dat u de ScanSnap niet laat vallen wanneer u hem draagt.

  1. Een nieuw verbruiksartikel voorbereiden.

    Productnaam

    Onderdeel nr.

    PAD ASSY

    PA03541-0002

    Raadpleeg voor aankoopgegevens Leveranciers van verbruiksartikelen/optionele onderdelen op Klantenondersteuning.

  2. Trek het netsnoer (voedingskabel of USB-busstroomkabel) uit de voedingsbron (stopcontact of computer).
  3. Verwijder alle documenten uit de ADF-papierbaan (afdekking).
  4. Trek de ADF-vrijmaaklip naar u toe om het ADF-bovendeel te openen.
    Het ADF-bovendeel openen
    Het ADF-bovendeel openen

    De kleur van de behuizing van de ScanSnap kan verschillen, afhankelijk van de regio waar u de ScanSnap hebt gekocht.

    Het ADF-bovendeel openen
    Het ADF-bovendeel openen
    Het ADF-bovendeel openen
  5. Verwijder de blokinrichting.

    Knijp in beide uiteinden van de blokinrichting en trek hem eruit in de richting van de pijl.

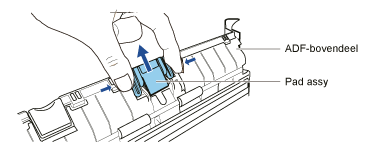

    De blokinrichting verwijderen
  6. Bevestig de nieuwe blokinrichting terwijl u de blokplaat aandrukt.
    De blokinrichting bevestigen
    AANDACHT
    • Bevestig de blokinrichting met de voorkant naar boven.

      Als de blokinrichting ondersteboven is bevestigd, kunnen papierstoringen of andere toevoerfouten optreden.

      Voor- en achterzijde van de blokinrichting
  7. Zorg ervoor dat de blokinrichting stevig aan de vasthoudhaak is bevestigd.
    AANDACHT
    • Zorg ervoor dat de blokinrichting stevig is bevestigd. Anders kan het papier blokkeren of kunnen er zich toevoerfouten voordoen.

  8. Sluit het bovendeel van de ADF.

    Sluit het ADF-bovendeel tot dit op zijn plaats klikt.

    Sluit het ADF-bovendeel samen met de stapelaar totdat deze vastklikt, hetgeen wordt aangegeven door een klikgeluid.

    Het ADF-bovendeel sluiten
    Het ADF-bovendeel sluiten
    Het ADF-bovendeel sluiten
    Het ADF-bovendeel sluiten
    Het ADF-bovendeel sluiten
    AANDACHT
    • Zorg ervoor dat het ADF-bovendeel volledig gesloten is.

      Anders kan het papier blokkeren of kunnen er zich toevoerfouten of foute afbeeldingen voordoen.

  9. Sluit het netsnoer (voedingskabel of USB-busstroomkabel) aan op de voedingsbron (stopcontact of computer) en schakel de ScanSnap in.
  10. Reset de teller van de blokinrichting.
    1. Geef de Hoofdvenster van ScanSnap Home weer.

      Voor details, raadpleeg Het hoofdvenster weergeven.

    2. Selecteer [Instellingen] in het menu → [Voorkeuren] om het venster met voorkeuren weer te geven.
    3. Selecteer de ScanSnap die momenteel op de computer is aangesloten uit de lijst met ScanSnap-toestellen in [Scannerinformatie] op het tabblad [Scanner].
    4. Klik op de [Details]-knop om het [Details]-venster weer te geven.
    5. Klik op de [Resetten]-knop voor [Aantal blokken].
    6. Klik op de [Ja]-knop wanneer er een bevestigingsvenster wordt weergegeven.

      Controleer dat [Aantal blokken] op 0 is gezet.

    7. Klik op de [OK]-knop om het venster te sluiten.
  1. Een nieuw verbruiksartikel voorbereiden.

    Productnaam

    Onderdeel nr.

    PAD ASSY

    PA03541-0002

    Raadpleeg voor aankoopgegevens Leveranciers van verbruiksartikelen/optionele onderdelen op Klantenondersteuning.

  2. Trek het netsnoer (voedingskabel of USB-busstroomkabel) uit de voedingsbron (stopcontact of computer).
  3. Verwijder alle documenten uit de ADF-papierbaan (afdekking).
  4. Trek de ADF-vrijmaaklip naar u toe om het ADF-bovendeel te openen.
    Het ADF-bovendeel openen
    Het ADF-bovendeel openen

    De kleur van de behuizing van de ScanSnap kan verschillen, afhankelijk van de regio waar u de ScanSnap hebt gekocht.

    Het ADF-bovendeel openen
    Het ADF-bovendeel openen
    Het ADF-bovendeel openen
  5. Verwijder de blokinrichting.

    Knijp in beide uiteinden van de blokinrichting en trek hem eruit in de richting van de pijl.

    De blokinrichting verwijderen
  6. Bevestig de nieuwe blokinrichting terwijl u de blokplaat aandrukt.
    De blokinrichting bevestigen
    AANDACHT
    • Bevestig de blokinrichting met de voorkant naar boven.

      Als de blokinrichting ondersteboven is bevestigd, kunnen papierstoringen of andere toevoerfouten optreden.

      Voor- en achterzijde van de blokinrichting
  7. Zorg ervoor dat de blokinrichting stevig aan de vasthoudhaak is bevestigd.
    AANDACHT
    • Zorg ervoor dat de blokinrichting stevig is bevestigd. Anders kan het papier blokkeren of kunnen er zich toevoerfouten voordoen.

  8. Sluit het bovendeel van de ADF.

    Sluit het ADF-bovendeel tot dit op zijn plaats klikt.

    Sluit het ADF-bovendeel samen met de stapelaar totdat deze vastklikt, hetgeen wordt aangegeven door een klikgeluid.

    Het ADF-bovendeel sluiten
    Het ADF-bovendeel sluiten
    Het ADF-bovendeel sluiten
    Het ADF-bovendeel sluiten
    Het ADF-bovendeel sluiten
    AANDACHT
    • Zorg ervoor dat het ADF-bovendeel volledig gesloten is.

      Anders kan het papier blokkeren of kunnen er zich toevoerfouten of foute afbeeldingen voordoen.

  9. Sluit het netsnoer (voedingskabel of USB-busstroomkabel) aan op de voedingsbron (stopcontact of computer) en schakel de ScanSnap in.
  10. Reset de teller van de blokinrichting.
    1. Geef de Hoofdvenster van ScanSnap Home weer.

      Klik op het [ScanSnap Home]-pictogram ScanSnap Home-pictogram in de lijst met toepassingen die wordt weergegeven wanneer u klikt op Launchpad in het Dock.

    2. Selecteer [ScanSnap Home] op de menubalk → [Voorkeuren] om het venster met voorkeuren weer te geven.
    3. Selecteer de ScanSnap die momenteel op de computer is aangesloten uit de lijst met ScanSnap-toestellen in [Scannerinformatie] op het tabblad [Scanner].
    4. Klik op de knop [Controleer de status van de verbruiksartikelen] om het venster [Controleer de status van de verbruiksartikelen] weer te geven.
    5. Klik op de [Resetten]-knop voor [Aantal blokken].
    6. Klik op de [Ja]-knop wanneer er een bevestigingsvenster wordt weergegeven.

      Controleer dat [Aantal blokken] op 0 is gezet.
