De grijprolmodule vervangen

Vervang het verbruiksartikel (grijprolmodule) van de ScanSnap wanneer de vervangingscyclus is bereikt.

De voorgestelde vervangcyclus is als volgt:

  • Elke 100.000 gescande bladen

  • Elk jaar van gebruik

Vervang het verbruiksartikel wanneer ofwel het aantal gescande bladen of de gebruiksperiode de voorgestelde vervangcyclus bereiken.

  • Vóór het vervangen van verbruiksartikelen, moet u de ScanSnap uitschakelen en het netsnoer (voedingskabel of USB-busstroomkabel) uit de voedingsbron trekken (stopcontact of computer). Dit niet doen kan brand of een elektrische schok veroorzaken.

  • Plaats geen interne onderdelen, zoals het pad assy en de grijprolmodule binnen het bereik van kleine kinderen. Dit doen kan letsel veroorzaken.

AANDACHT
  • Het onderste gedeelte van de ScanSnap kan heet worden wanneer de ScanSnap wordt gebruikt, maar dit heeft geen invloed op de werking van de ScanSnap en veroorzaakt geen fysieke schade. Let op dat u de ScanSnap niet laat vallen wanneer u hem draagt.

  1. Een nieuw verbruiksartikel voorbereiden.

    Productnaam

    Onderdeel nr.

    GRIJPROL

    PA03541-0001

    Raadpleeg voor aankoopgegevens Leveranciers van verbruiksartikelen/optionele onderdelen op Klantenondersteuning.

  2. Trek het netsnoer (voedingskabel of USB-busstroomkabel) uit de voedingsbron (stopcontact of computer).
  3. Verwijder alle documenten uit de ADF-papierbaan (afdekking).
  4. Trek de ADF-vrijmaaklip naar u toe om het ADF-bovendeel te openen.
    Het ADF-bovendeel openen
    Het ADF-bovendeel openen

    De kleur van de behuizing van de ScanSnap kan verschillen, afhankelijk van de regio waar u de ScanSnap hebt gekocht.

    Het ADF-bovendeel openen
    Het ADF-bovendeel openen
    Het ADF-bovendeel openen

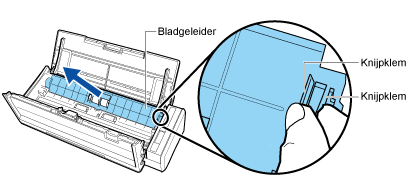

  5. Verwijder de bladgeleider.

    Terwijl u de knijpklem aan het rechteruiteinde vasthoudt en naar binnen drukt, tilt u de bladgeleider op om deze te verwijderen.

    De bladgeleider verwijderen

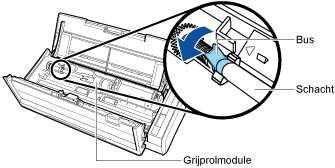

  6. Draai de bus die aan de linkerkant zit.
    De bus draaien
  7. Verwijder de schacht van de grijprol uit de ScanSnap.

    Til de linkerkant van de schacht iets op (ongeveer 5 mm), beweeg hem naar links en til hem omhoog om eruit te trekken.

    De schacht verwijderen
    AANDACHT
    • Er kan papierstof rond de grijprolmodule zitten.

      Veeg het papierstof weg met een doek die bevochtigd is met reinigingsmiddel F1. Als u dit niet doet, kunnen er afbeeldingsfouten ontstaan.

      Gebruik geen water, mild schoonmaakmiddel of spuitbus.

  8. Verwijder de grijprolmodule van de schacht.

    Trek de schacht naar buiten terwijl u de vasthoudklem optilt.

    De grijprolmodule verwijderen
    AANDACHT
    • Het optillen van de vasthoudklem met uw vingernagel kan uw vingernagel verwonden of beschadigen.

      Gebruik een paperclip of iets dergelijks als u moeite hebt om de klem op te tillen.

      De grijprolmodule verwijderen

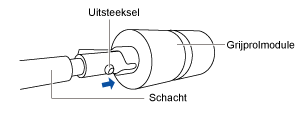

  9. Bevestig de nieuwe grijprolmodule op de schacht.

    Steek het uitsteeksel van de schacht in de sleuf van de grijprolmodule.

    De grijprolmodule bevestigen
  10. De schacht aan de ScanSnap bevestigen.

    Steek het rechteruiteinde van de schacht in de bus aan de rechterkant en bevestig langzaam het linkeruiteinde van de schacht op zijn plaats.

    De schacht bevestigen

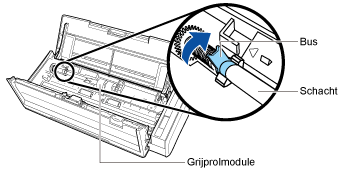

  11. Zet de bus aan de linkerkant vast.
    De bus vastzetten
    AANDACHT
    • Zorg ervoor dat de schacht stevig bevestigd is. Anders kan het papier blokkeren of kunnen er zich toevoerfouten voordoen.

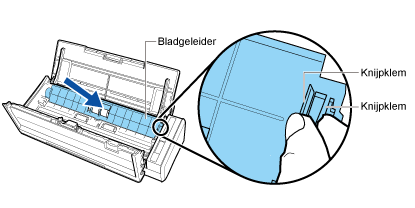

  12. De bladgeleider bevestigen.

    Terwijl u de knijpklemmen aan het rechteruiteinde van de bladgeleider vasthoudt, bevestigt u de bladgeleider op zijn plaats totdat deze vastklikt.

    De bladgeleider bevestigen
    AANDACHT
    • Controleer of de bladgeleider goed is bevestigd. Anders kan het papier blokkeren of kunnen er zich toevoerfouten voordoen.

  13. Sluit het bovendeel van de ADF.

    Sluit het ADF-bovendeel tot dit op zijn plaats klikt.

    Sluit het ADF-bovendeel samen met de stapelaar totdat deze vastklikt, hetgeen wordt aangegeven door een klikgeluid.

    Het ADF-bovendeel sluiten
    Het ADF-bovendeel sluiten
    Het ADF-bovendeel sluiten
    Het ADF-bovendeel sluiten
    Het ADF-bovendeel sluiten
    AANDACHT
    • Zorg ervoor dat het ADF-bovendeel volledig gesloten is.

      Anders kan het papier blokkeren of kunnen er zich toevoerfouten of foute afbeeldingen voordoen.

  14. Sluit het netsnoer (voedingskabel of USB-busstroomkabel) aan op de voedingsbron (stopcontact of computer) en schakel de ScanSnap in.
  15. Reset de grijprolteller.
    1. Geef de Hoofdvenster van ScanSnap Home weer.

      Voor details, raadpleeg Het hoofdvenster weergeven.

    2. Selecteer [Instellingen] in het menu → [Voorkeuren] om het venster met voorkeuren weer te geven.
    3. Selecteer de ScanSnap die momenteel op de computer is aangesloten uit de lijst met ScanSnap-toestellen in [Scannerinformatie] op het tabblad [Scanner].
    4. Klik op de [Details]-knop om het [Details]-venster weer te geven.
    5. Klik op de [Resetten]-knop voor [Grijprolteller].
    6. Klik op de [Ja]-knop wanneer er een bevestigingsvenster wordt weergegeven.

      Controleer dat [Grijprolteller] op 0 is gezet.

    7. Klik op de [OK]-knop om het venster te sluiten.
  1. Een nieuw verbruiksartikel voorbereiden.

    Productnaam

    Onderdeel nr.

    GRIJPROL

    PA03541-0001

    Raadpleeg voor aankoopgegevens Leveranciers van verbruiksartikelen/optionele onderdelen op Klantenondersteuning.

  2. Trek het netsnoer (voedingskabel of USB-busstroomkabel) uit de voedingsbron (stopcontact of computer).
  3. Verwijder alle documenten uit de ADF-papierbaan (afdekking).
  4. Trek de ADF-vrijmaaklip naar u toe om het ADF-bovendeel te openen.
    Het ADF-bovendeel openen
    Het ADF-bovendeel openen

    De kleur van de behuizing van de ScanSnap kan verschillen, afhankelijk van de regio waar u de ScanSnap hebt gekocht.

    Het ADF-bovendeel openen
    Het ADF-bovendeel openen
    Het ADF-bovendeel openen
  5. Verwijder de bladgeleider.

    Terwijl u de knijpklem aan het rechteruiteinde vasthoudt en naar binnen drukt, tilt u de bladgeleider op om deze te verwijderen.

    De bladgeleider verwijderen
  6. Draai de bus die aan de linkerkant zit.
    De bus draaien
  7. Verwijder de schacht van de grijprol uit de ScanSnap.

    Til de linkerkant van de schacht iets op (ongeveer 5 mm), beweeg hem naar links en til hem omhoog om eruit te trekken.

    De schacht verwijderen
    AANDACHT
    • Er kan papierstof rond de grijprolmodule zitten.

      Veeg het papierstof weg met een doek die bevochtigd is met reinigingsmiddel F1. Als u dit niet doet, kunnen er afbeeldingsfouten ontstaan.

      Gebruik geen water, mild schoonmaakmiddel of spuitbus.

  8. Verwijder de grijprolmodule van de schacht.

    Trek de schacht naar buiten terwijl u de vasthoudklem optilt.

    De grijprolmodule verwijderen
    AANDACHT
    • Het optillen van de vasthoudklem met uw vingernagel kan uw vingernagel verwonden of beschadigen.

      Gebruik een paperclip of iets dergelijks als u moeite hebt om de klem op te tillen.

      De grijprolmodule verwijderen
  9. Bevestig de nieuwe grijprolmodule op de schacht.

    Steek het uitsteeksel van de schacht in de sleuf van de grijprolmodule.

    De grijprolmodule bevestigen
  10. De schacht aan de ScanSnap bevestigen.

    Steek het rechteruiteinde van de schacht in de bus aan de rechterkant en bevestig langzaam het linkeruiteinde van de schacht op zijn plaats.

    De schacht bevestigen
  11. Zet de bus aan de linkerkant vast.
    De bus vastzetten
    AANDACHT
    • Zorg ervoor dat de schacht stevig bevestigd is. Anders kan het papier blokkeren of kunnen er zich toevoerfouten voordoen.

  12. De bladgeleider bevestigen.

    Terwijl u de knijpklemmen aan het rechteruiteinde van de bladgeleider vasthoudt, bevestigt u de bladgeleider op zijn plaats totdat deze vastklikt.

    De bladgeleider bevestigen
    AANDACHT
    • Controleer of de bladgeleider goed is bevestigd. Anders kan het papier blokkeren of kunnen er zich toevoerfouten voordoen.

  13. Sluit het bovendeel van de ADF.

    Sluit het ADF-bovendeel tot dit op zijn plaats klikt.

    Sluit het ADF-bovendeel samen met de stapelaar totdat deze vastklikt, hetgeen wordt aangegeven door een klikgeluid.

    Het ADF-bovendeel sluiten
    Het ADF-bovendeel sluiten
    Het ADF-bovendeel sluiten
    Het ADF-bovendeel sluiten
    Het ADF-bovendeel sluiten
    AANDACHT
    • Zorg ervoor dat het ADF-bovendeel volledig gesloten is.

      Anders kan het papier blokkeren of kunnen er zich toevoerfouten of foute afbeeldingen voordoen.

  14. Sluit het netsnoer (voedingskabel of USB-busstroomkabel) aan op de voedingsbron (stopcontact of computer) en schakel de ScanSnap in.
  15. Reset de grijprolteller.
    1. Geef de Hoofdvenster van ScanSnap Home weer.

      Klik op het [ScanSnap Home]-pictogram ScanSnap Home-pictogram in de lijst met toepassingen die wordt weergegeven wanneer u klikt op Launchpad in het Dock.

    2. Selecteer [ScanSnap Home] op de menubalk → [Voorkeuren] om het venster met voorkeuren weer te geven.
    3. Selecteer de ScanSnap die momenteel op de computer is aangesloten uit de lijst met ScanSnap-toestellen in [Scannerinformatie] op het tabblad [Scanner].
    4. Klik op de knop [Controleer de status van de verbruiksartikelen] om het venster [Controleer de status van de verbruiksartikelen] weer te geven.
    5. Klik op de [Resetten]-knop voor [Grijprolteller].
    6. Klik op de [Ja]-knop wanneer er een bevestigingsvenster wordt weergegeven.

      Controleer dat [Grijprolteller] op 0 is gezet.
