De rollenset vervangen

Vervang het gebruiksartikel (rollenset) van de ScanSnap wanneer de vervangcyclus is bereikt.

De voorgestelde vervangcyclus is als volgt:

  • Elke 200.000 gescande bladen

  • Elk jaar van gebruik

Vervang het verbruiksartikel wanneer ofwel het aantal gescande bladen of de gebruiksperiode de voorgestelde vervangcyclus bereiken.

  • Vóór het vervangen van het verbruiksartikel, moet u de ScanSnap uitschakelen en de stekker uit het stopcontact trekken. Dit niet doen kan brand of een elektrische schok veroorzaken.

  • Plaats geen interne onderdelen zoals de remrol en de grijprol binnen het bereik van kleine kinderen. Dit doen kan letsel veroorzaken.

    Plaats geen interne onderdelen, zoals het de blokeenheid en de grijprolmodule binnen het bereik van kleine kinderen. Dit doen kan letsel veroorzaken.

AANDACHT
  • Het onderste gedeelte van de ScanSnap kan heet worden wanneer de ScanSnap wordt gebruikt, maar dit heeft geen invloed op de werking van de ScanSnap en veroorzaakt geen fysieke schade. Let op dat u de ScanSnap niet laat vallen wanneer u hem draagt.

  1. Een nieuw verbruiksartikel voorbereiden.

    Productnaam

    Onderdeel nr.

    rollenset

    PA03656-0001

    Raadpleeg voor aankoopgegevens Leveranciers van verbruiksartikelen/optionele onderdelen op Klantenondersteuning.

  2. Haal de stekker van de voedingskabel van de ScanSnap uit het stopcontact.
  3. Verwijder alle documenten uit de ADF-papierbaan (afdekking).
  4. Bekijk de volgende video om de ontvangstbewijsgeleider te verwijderen indien deze is bevestigd.

    De video geeft een uitleg met ScanSnap iX1600 als een voorbeeld.

  5. Bekijk de volgende video om het verbruiksartikel te vervangen.

    De video geeft een uitleg met ScanSnap iX1600 als een voorbeeld.

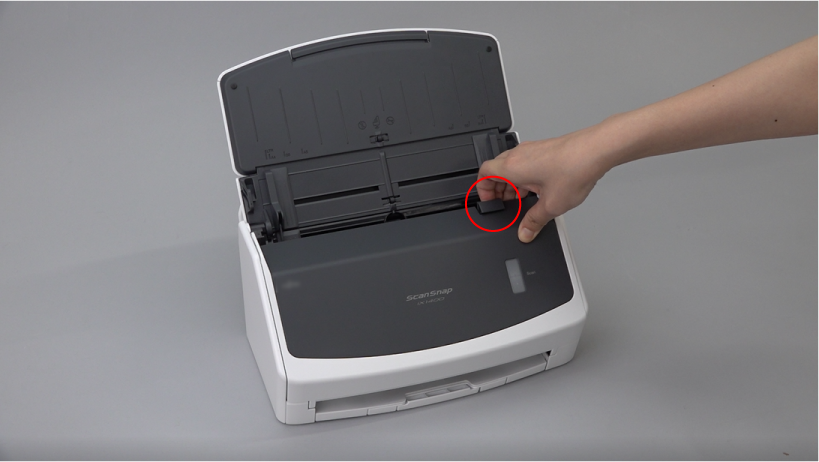

  6. Trek de ADF-vrijmaaklip naar u toe om het ADF-bovendeel te openen.
    Het ADF-bovendeel openen
    Het ADF-bovendeel openen

    De kleur van de behuizing van de ScanSnap kan verschillen, afhankelijk van de regio waar u de ScanSnap hebt gekocht.

    Het ADF-bovendeel openen
    Het ADF-bovendeel openen
    Het ADF-bovendeel openen
  7. Vervang de remrol.

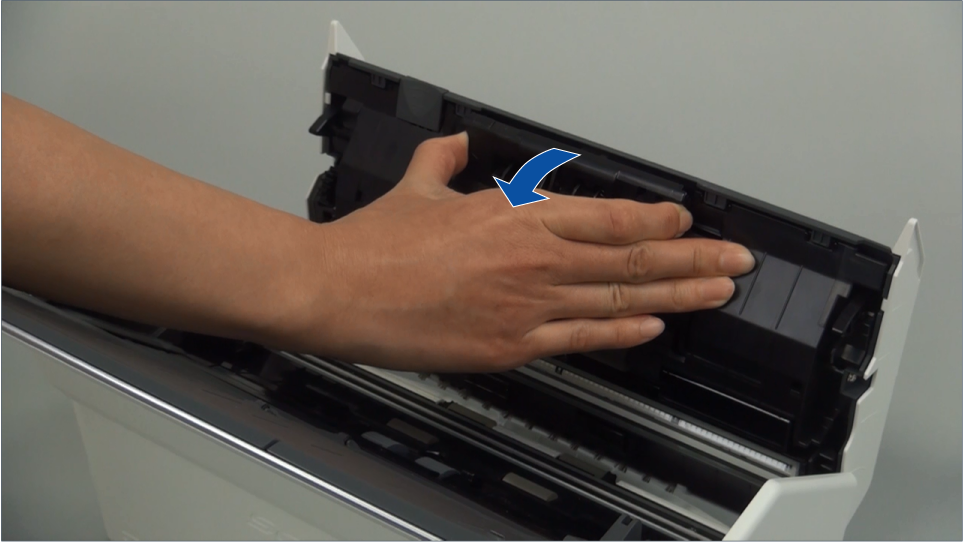

    1. Open de afdekking van de remrol.

      Houd beide uiteinden van de afdekking vast en open deze in de richting van de pijl.

      Het deksel openen
      Het deksel openen

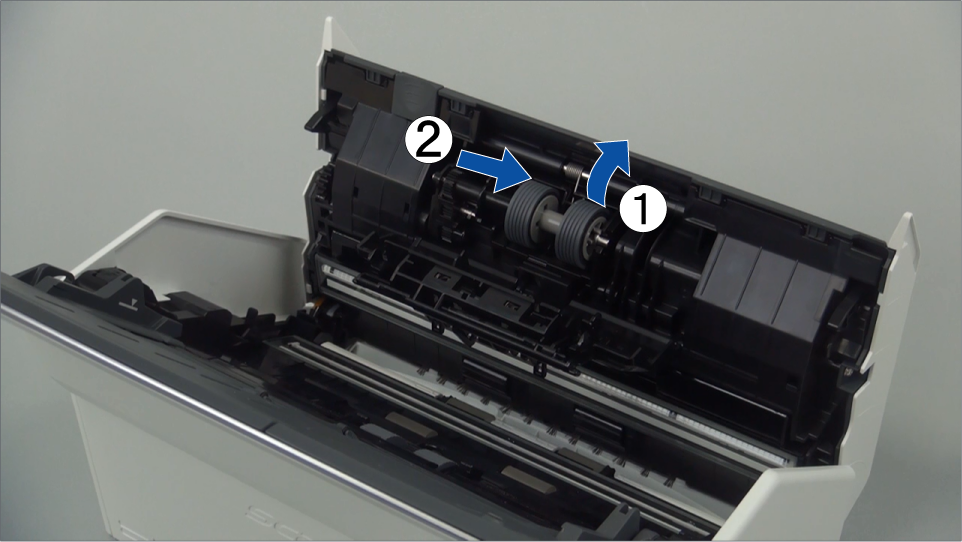

    2. Verwijder de schacht van de remrol.

      Til de remrol op om de rechterkant van de schacht te verwijderen en trek de schacht uit het gat aan de linkerkant.

      De schacht van de remrol verwijderen
      De schacht van de remrol verwijderen

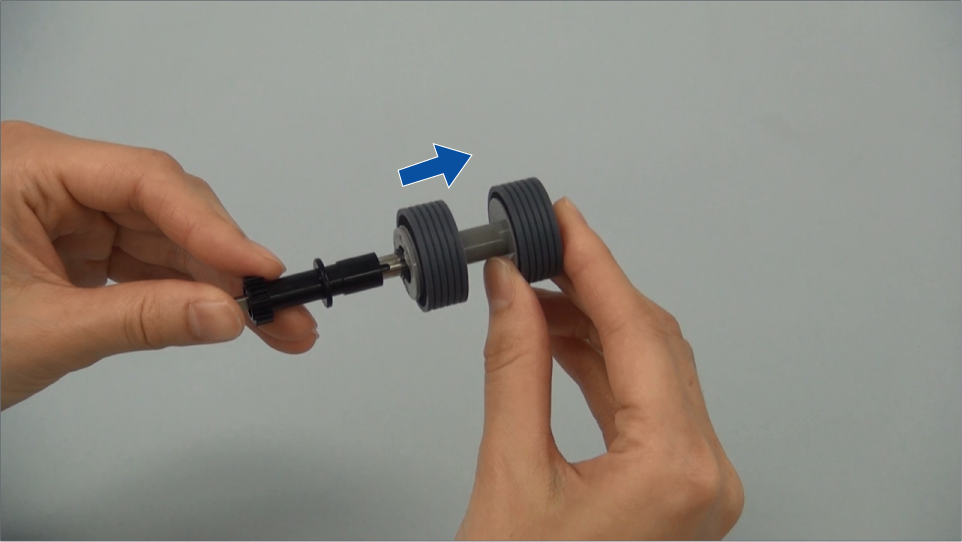

    3. Verwijder de remrol uit de schacht.
      De remrol van de schacht verwijderen
      De remrol van de schacht verwijderen

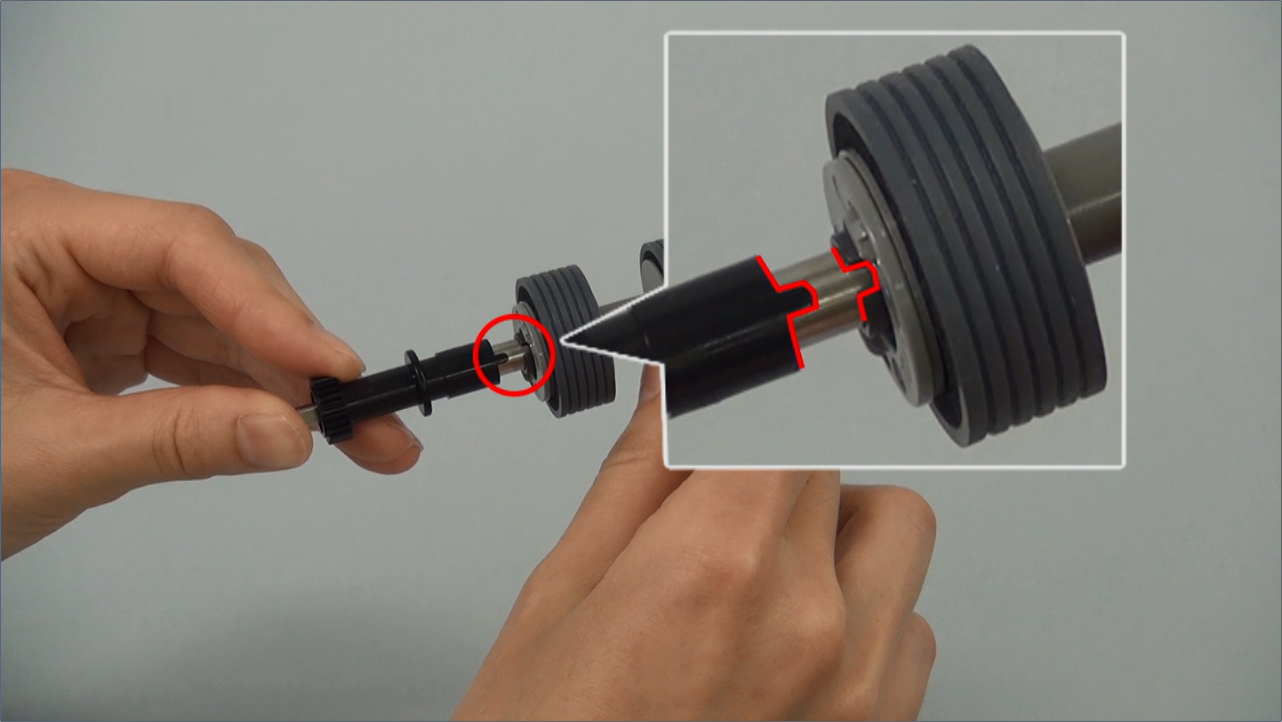

    4. Bevestig de nieuwe remrol op de schacht.

      Steek de schacht in de remrol door het uitsteeksel op de schacht uit te lijnen met de sleuf op de remrol.

      De remrol aan de schacht bevestigen
      De remrol aan de schacht bevestigen

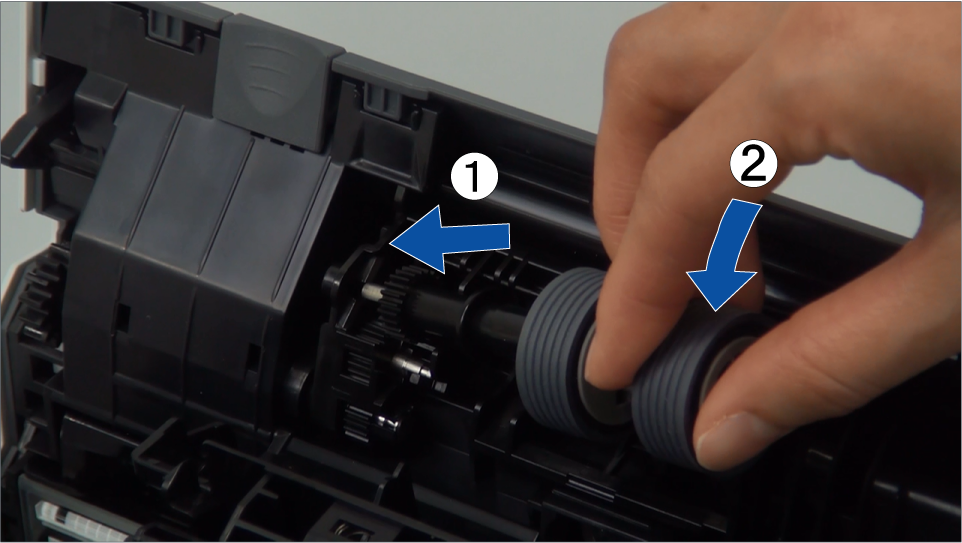

    5. De schacht aan de ScanSnap bevestigen.

      Steek het linker uiteinde van de schacht op de juiste wijze in het gat en bevestig vervolgens de rechterzijde van de schacht op zijn plaats.

      De remrol aan de schacht bevestigen
      De remrol aan de schacht bevestigen
    6. Sluit de afdekking van de remrol.
      AANDACHT
      • Zorg ervoor dat de schacht stevig bevestigd is.

        Anders kan het papier blokkeren of kunnen er zich toevoerfouten voordoen.

  8. De grijprol vervangen.

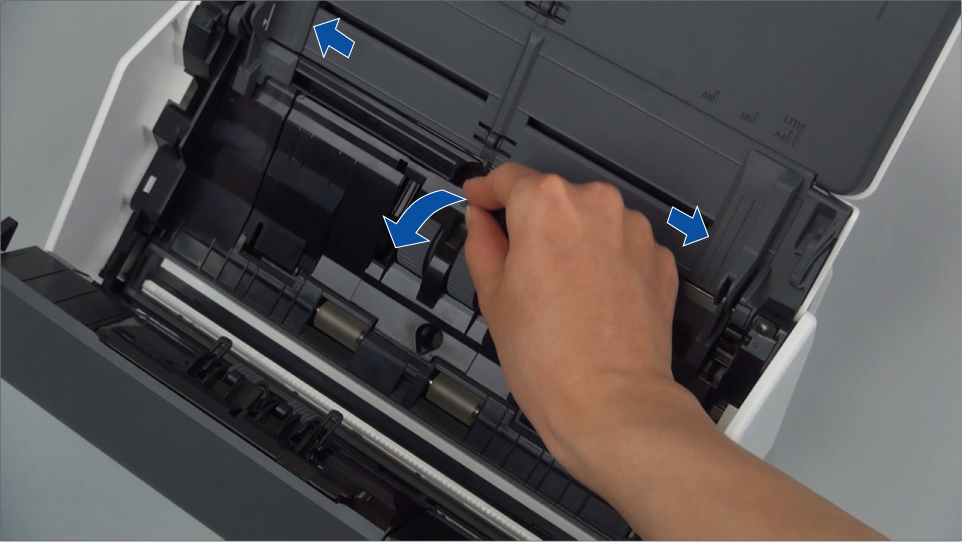

    1. Open de bladgeleider.

      Schuif de zijgeleiders helemaal weg. Open de bladgeleider door uw vinger in de uitsparing van de bladgeleider te haken.

      De bladgeleider openen
      De bladgeleider openen

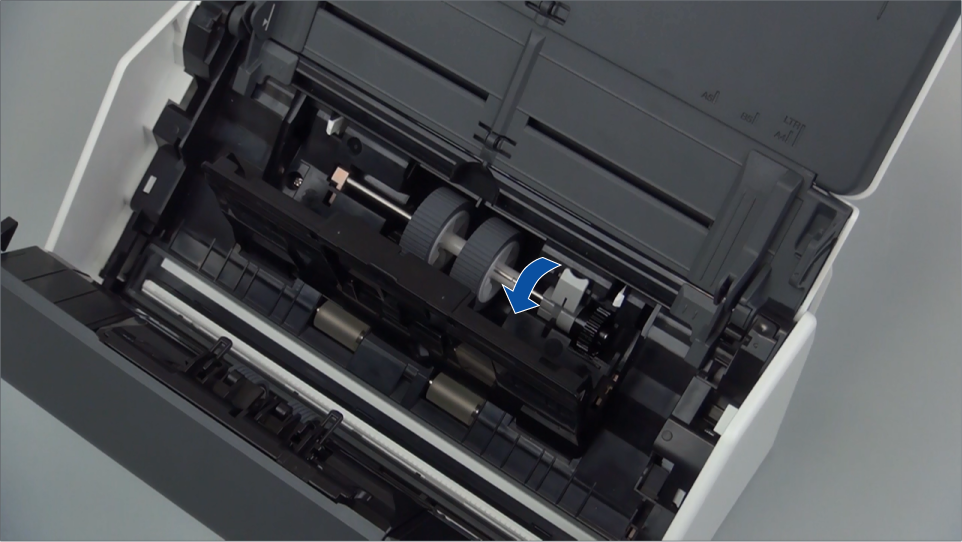

    2. Draai de bus in de richting van de pijl.
      De bus naar beneden trekken
      De bus draaien

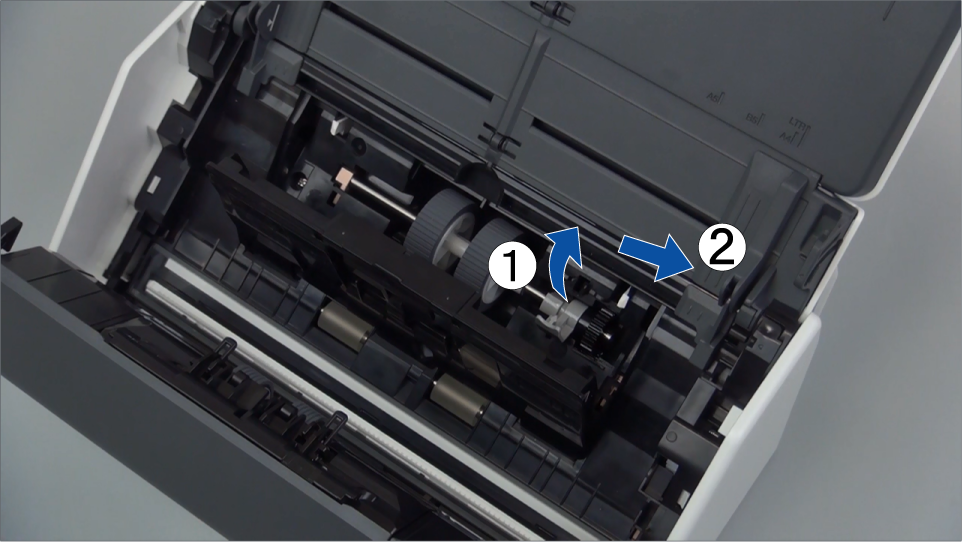

    3. Verwijder de grijprol.

      Til de rechterzijde van de bus iets op (ongeveer 5 mm), beweeg hem naar rechts en til hem vervolgens omhoog om de grijprol eruit te trekken.

      De grijprol verwijderen
      De grijprol verwijderen
      AANDACHT
      • Zorg ervoor dat u het vet op het tandwiel in de buurt van de bus niet aanraakt.

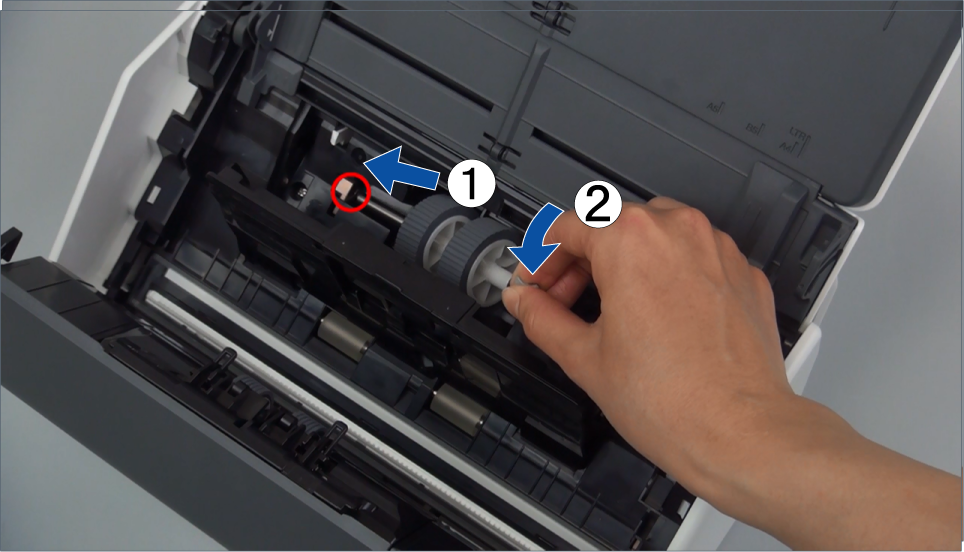

    4. Bevestig een nieuwe grijprol op de ScanSnap.

      Steek het linker uiteinde van de schacht in het gat aan de linkerkant en bevestig dan langzaam het rechter uiteinde van de schacht op zijn plaats.

      De grijprol bevestigen
      De grijprol bevestigen

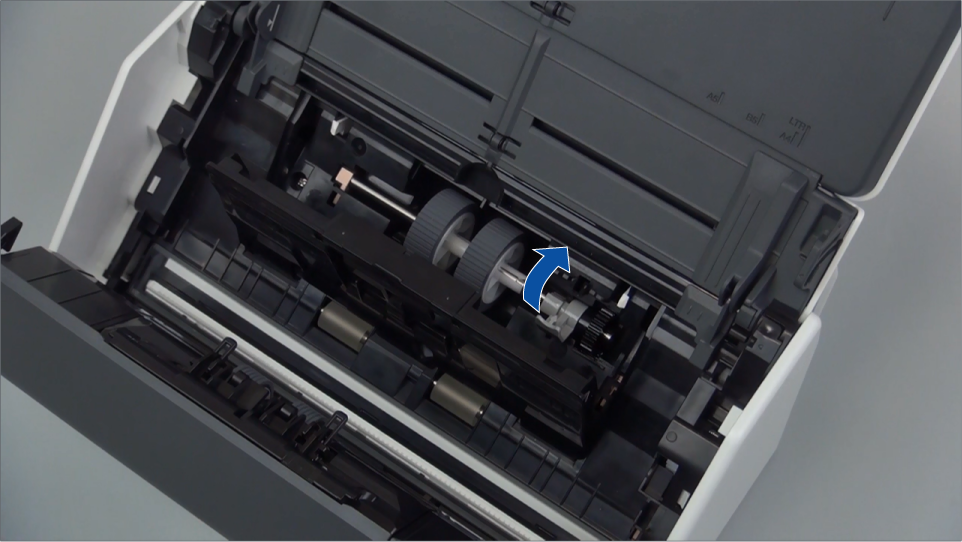

    5. Draai de bus in de richting van de pijl.
      De bus optillen
      De bus draaien
      AANDACHT
      • Zorg ervoor dat de grijprol stevig bevestigd is.

        Anders kan het papier blokkeren of kunnen er zich toevoerfouten voordoen.

    6. Sluit de bladgeleider.

      Zorg ervoor dat beide uiteinden van de bladgeleider goed vergrendeld zijn.

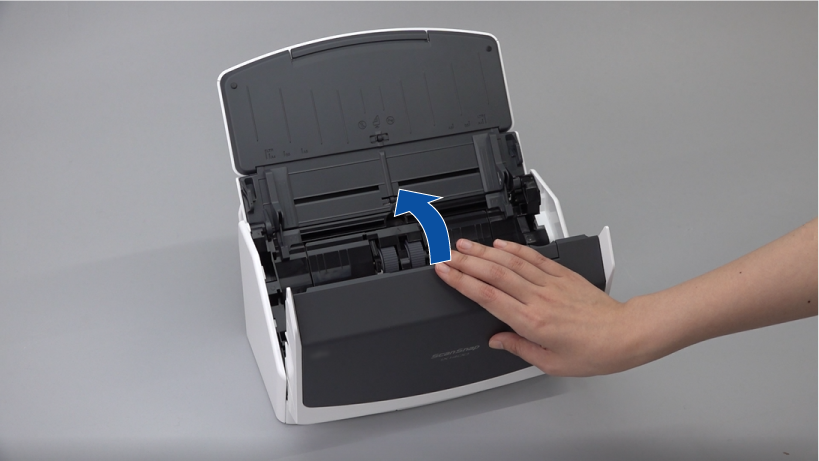

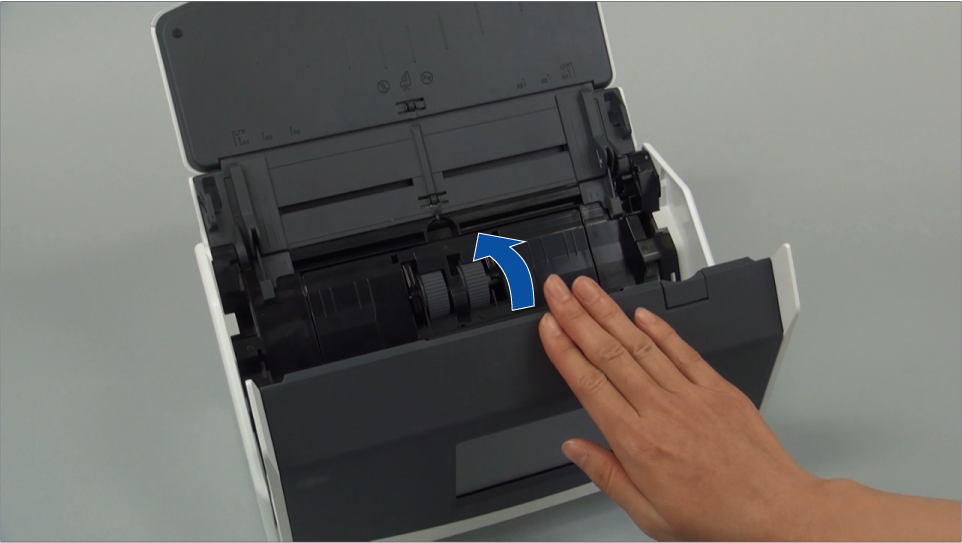

  9. Sluit het bovendeel van de ADF.

    Sluit het ADF-bovendeel tot dit op zijn plaats klikt.

    Sluit het ADF-bovendeel samen met de stapelaar totdat deze vastklikt, hetgeen wordt aangegeven door een klikgeluid.

    Het ADF-bovendeel sluiten
    Het ADF-bovendeel sluiten
    Het ADF-bovendeel sluiten
    Het ADF-bovendeel sluiten
    Het ADF-bovendeel sluiten
    AANDACHT
    • Zorg ervoor dat het ADF-bovendeel volledig gesloten is.

      Anders kan het papier blokkeren of kunnen er zich toevoerfouten of foute afbeeldingen voordoen.

  10. Steek de voedingskabel in het stopcontact en schakel de ScanSnap in.
  11. Teller van de rollenset resetten.
    1. Geef de Hoofdvenster van ScanSnap Home weer.

      Voor details, raadpleeg Het hoofdvenster weergeven.

    2. Selecteer [Instellingen] in het menu → [Voorkeuren] om het venster met voorkeuren weer te geven.
    3. Selecteer de ScanSnap die momenteel op de computer is aangesloten uit de lijst met ScanSnap-toestellen in [Scannerinformatie] op het tabblad [Scanner].
    4. Klik op de [Details]-knop om het [Details]-venster weer te geven.
    5. Klik op de [Resetten]-knop.
    6. Klik op de [Ja]-knop wanneer een bevestigingsvenster wordt weergegeven.

      Controleer of [Teller van de rollenset] op 0 is gereset.

    7. Klik op de [OK]-knop om het venster te sluiten.
  1. Een nieuw verbruiksartikel voorbereiden.

    Productnaam

    Onderdeel nr.

    rollenset

    PA03656-0001

    Raadpleeg voor aankoopgegevens Leveranciers van verbruiksartikelen/optionele onderdelen op Klantenondersteuning.

  2. Haal de stekker van de voedingskabel van de ScanSnap uit het stopcontact.
  3. Verwijder alle documenten uit de ADF-papierbaan (afdekking).
  4. Bekijk de volgende video om de ontvangstbewijsgeleider te verwijderen indien deze is bevestigd.

    De video geeft een uitleg met ScanSnap iX1600 als een voorbeeld.

  5. Bekijk de volgende video om het verbruiksartikel te vervangen.

    De video geeft een uitleg met ScanSnap iX1600 als een voorbeeld.

  6. Trek de ADF-vrijmaaklip naar u toe om het ADF-bovendeel te openen.
    Het ADF-bovendeel openen
    Het ADF-bovendeel openen

    De kleur van de behuizing van de ScanSnap kan verschillen, afhankelijk van de regio waar u de ScanSnap hebt gekocht.

    Het ADF-bovendeel openen
    Het ADF-bovendeel openen
    Het ADF-bovendeel openen
  7. Vervang de remrol.
    1. Open de afdekking van de remrol.

      Houd beide uiteinden van de afdekking vast en open deze in de richting van de pijl.

      Het deksel openen
      Het deksel openen
    2. Verwijder de schacht van de remrol.

      Til de remrol op om de rechterkant van de schacht te verwijderen en trek de schacht uit het gat aan de linkerkant.

      De schacht van de remrol verwijderen
      De schacht van de remrol verwijderen
    3. Verwijder de remrol uit de schacht.
      De remrol van de schacht verwijderen
      De remrol van de schacht verwijderen
    4. Bevestig de nieuwe remrol op de schacht.

      Steek de schacht in de remrol door het uitsteeksel op de schacht uit te lijnen met de sleuf op de remrol.

      De remrol aan de schacht bevestigen
      De remrol aan de schacht bevestigen
    5. De schacht aan de ScanSnap bevestigen.

      Steek het linker uiteinde van de schacht op de juiste wijze in het gat en bevestig vervolgens de rechterzijde van de schacht op zijn plaats.

      De remrol aan de schacht bevestigen
      De remrol aan de schacht bevestigen
    6. Sluit de afdekking van de remrol.
      AANDACHT
      • Zorg ervoor dat de schacht stevig bevestigd is.

        Anders kan het papier blokkeren of kunnen er zich toevoerfouten voordoen.

  8. De grijprol vervangen.
    1. Open de bladgeleider.

      Schuif de zijgeleiders helemaal weg. Open de bladgeleider door uw vinger in de uitsparing van de bladgeleider te haken.

      De bladgeleider openen
      De bladgeleider openen
    2. Draai de bus in de richting van de pijl.
      De bus naar beneden trekken
      De bus draaien
    3. Verwijder de grijprol.

      Til de rechterzijde van de bus iets op (ongeveer 5 mm), beweeg hem naar rechts en til hem vervolgens omhoog om de grijprol eruit te trekken.

      De grijprol verwijderen
      De grijprol verwijderen
      AANDACHT
      • Zorg ervoor dat u het vet op het tandwiel in de buurt van de bus niet aanraakt.

    4. Bevestig een nieuwe grijprol op de ScanSnap.

      Steek het linker uiteinde van de schacht in het gat aan de linkerkant en bevestig dan langzaam het rechter uiteinde van de schacht op zijn plaats.

      De grijprol bevestigen
      De grijprol bevestigen
    5. Draai de bus in de richting van de pijl.
      De bus optillen
      De bus draaien
      AANDACHT
      • Zorg ervoor dat de grijprol stevig bevestigd is.

        Anders kan het papier blokkeren of kunnen er zich toevoerfouten voordoen.

    6. Sluit de bladgeleider.

      Zorg ervoor dat beide uiteinden van de bladgeleider goed vergrendeld zijn.

  9. Sluit het bovendeel van de ADF.

    Sluit het ADF-bovendeel tot dit op zijn plaats klikt.

    Sluit het ADF-bovendeel samen met de stapelaar totdat deze vastklikt, hetgeen wordt aangegeven door een klikgeluid.

    Het ADF-bovendeel sluiten
    Het ADF-bovendeel sluiten
    Het ADF-bovendeel sluiten
    Het ADF-bovendeel sluiten
    Het ADF-bovendeel sluiten
    AANDACHT
    • Zorg ervoor dat het ADF-bovendeel volledig gesloten is.

      Anders kan het papier blokkeren of kunnen er zich toevoerfouten of foute afbeeldingen voordoen.

  10. Steek de voedingskabel in het stopcontact en schakel de ScanSnap in.
  11. Teller van de rollenset resetten.
    1. Geef de Hoofdvenster van ScanSnap Home weer.

      Klik op het [ScanSnap Home]-pictogram ScanSnap Home-pictogram in de lijst met toepassingen die wordt weergegeven wanneer u klikt op Launchpad in het Dock.

    2. Selecteer [ScanSnap Home] op de menubalk → [Voorkeuren] om het venster met voorkeuren weer te geven.
    3. Selecteer de ScanSnap die momenteel op de computer is aangesloten uit de lijst met ScanSnap-toestellen in [Scannerinformatie] op het tabblad [Scanner].
    4. Klik op de knop [Controleer de status van de verbruiksartikelen] om het venster [Controleer de status van de verbruiksartikelen] weer te geven.
    5. Klik op de [Resetten]-knop.
    6. Klik op de [Ja]-knop wanneer een bevestigingsvenster wordt weergegeven.

      Controleer of [Teller van de rollenset] op 0 is gereset.
