Substituindo o Conjunto de rolos
Substitua o consumível (conjunto de rolos) do ScanSnap quando o ciclo de substituição é alcançado.
O ciclo de substituição sugerido é o seguinte:
A cada 200.000 folhas digitalizadas
A cada ano de uso
Substitua o consumível quando o número de folhas digitalizadas ou o período de uso alcance o ciclo de substituição sugerido.
Antes de substituir o consumível, desligue o ScanSnap e desconecte o cabo de energia da tomada CA. Caso contrário, pode haver um incêndio ou choques elétricos.
-
Não deixe o conjunto de peças internas, tais como o rolo de freio e o módulo de alimentação ao alcance das crianças. Tal poderá causar ferimentos.
Não deixe as peças internas, tais como a base de alimentação e o módulo de alimentação ao alcance das crianças. Tal poderá causar ferimentos.
A parte inferior do ScanSnap pode esquentar enquanto o ScanSnap está sendo utilizado, mas isso não afeta o funcionamento do ScanSnap nem causa danos físicos. Tome cuidado para não derrubar o ScanSnap ao transportá-lo.
- Puxe a alavanca do AAD em sua direção para abrir a Parte superior do AAD.
O corpo do ScanSnap talvez varie na cor, dependendo da região onde você adquiriu o ScanSnap.
- Substitua o rolo de freio.

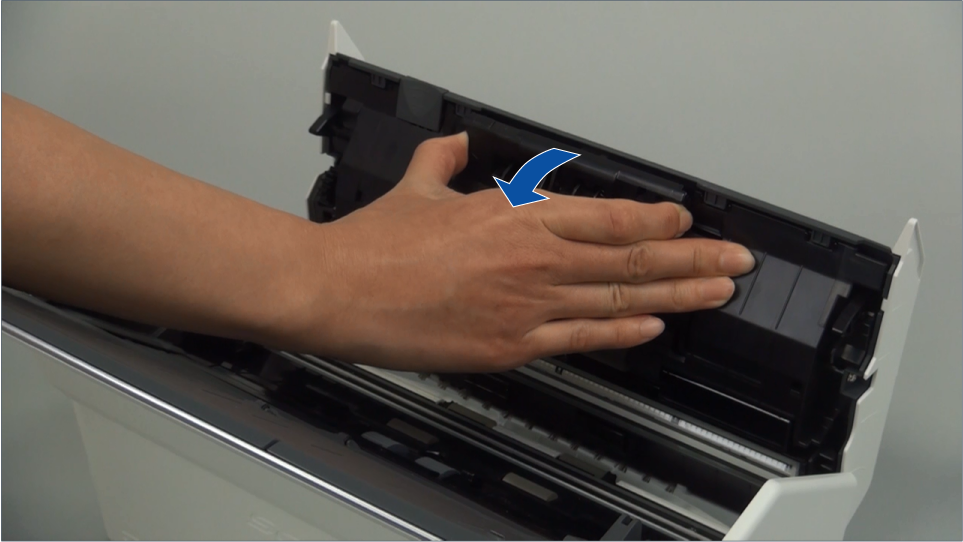

- Abra a tampa do rolo de freio.
Segure ambas as extremidades da tampa e puxe-a na direção da seta.

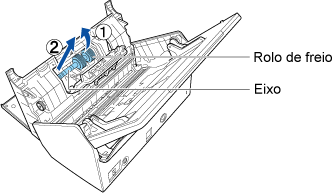

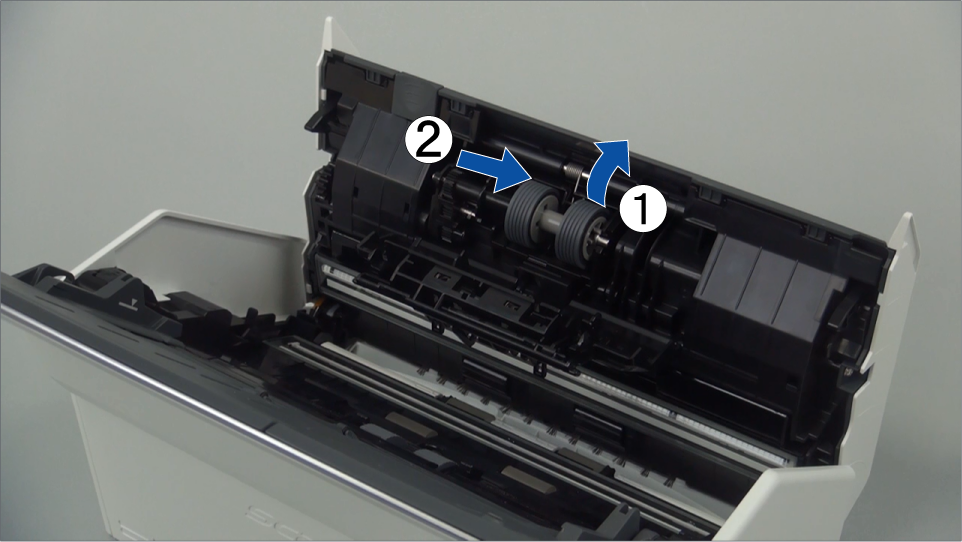

- Remova o Eixo do Rolo de freio.
Levante o rolo de freio para remover o lado direito do eixo e retire-o da abertura à esquerda.

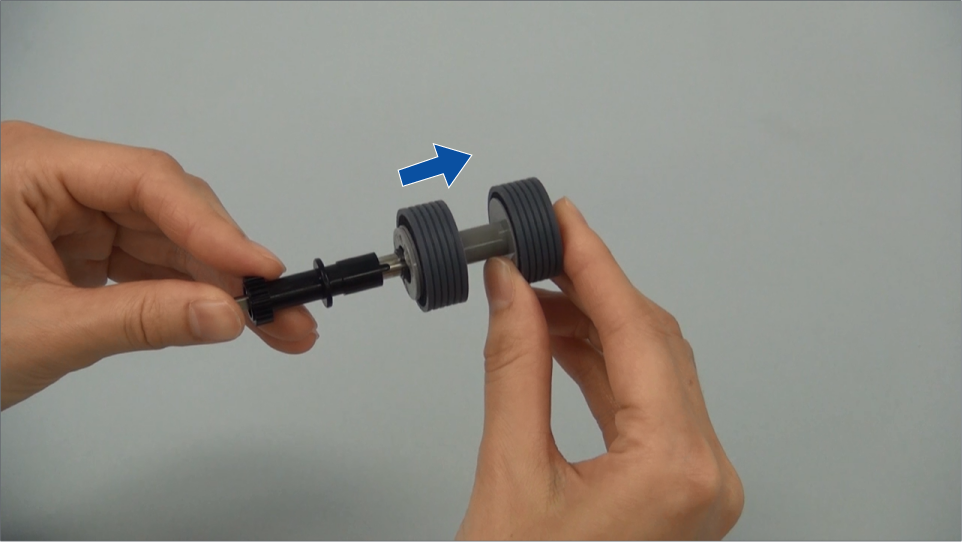

- Remova o rolo de freio do eixo.
- Encaixe o novo rolo de freio no eixo.

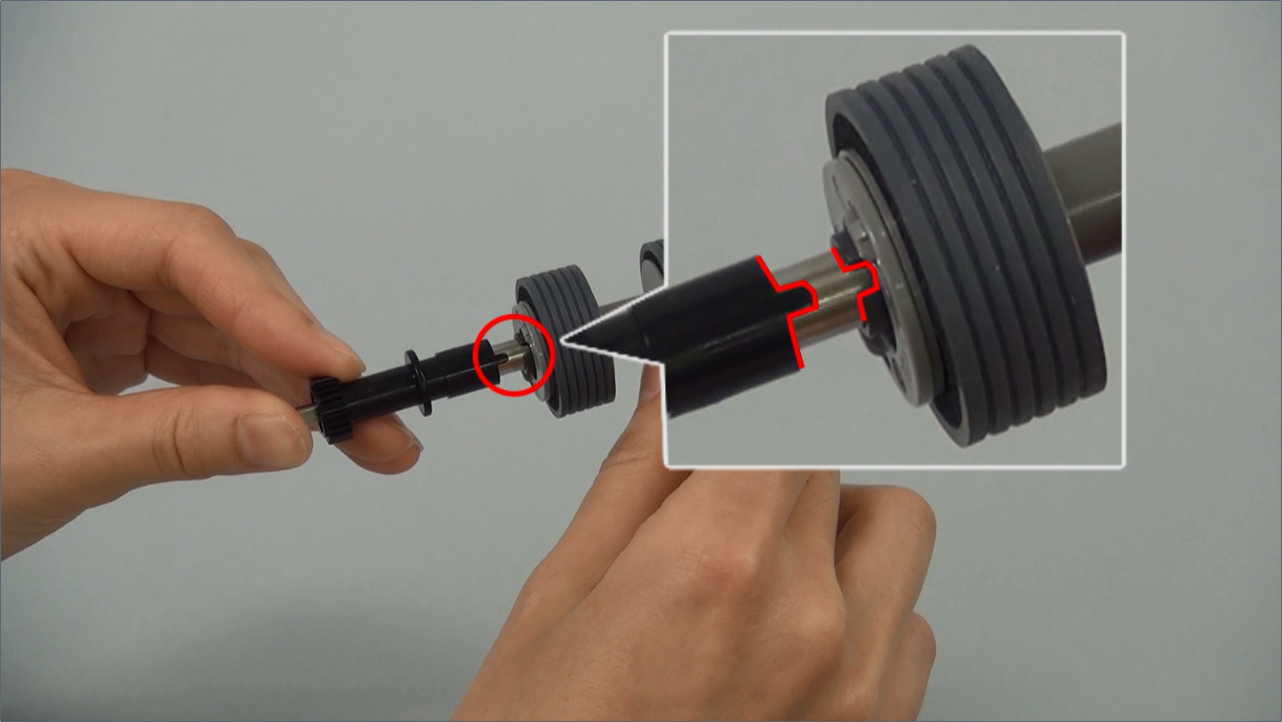

Insira o eixo no rolo de freio alinhando o pino do eixo com o slot do rolo de freio.

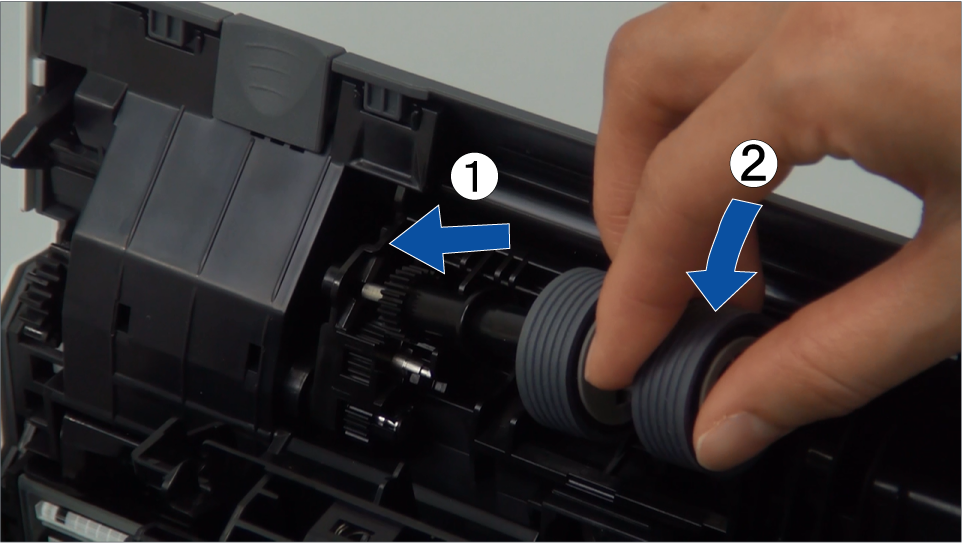

- Encaixe o eixo no ScanSnap.
Insira a extremidade esquerda do eixo na abertura de forma adequada e, de seguida, encaixe o lado direito do eixo no lugar.
- Abra a tampa do rolo de freio.
- Substitua o módulo de alimentação.

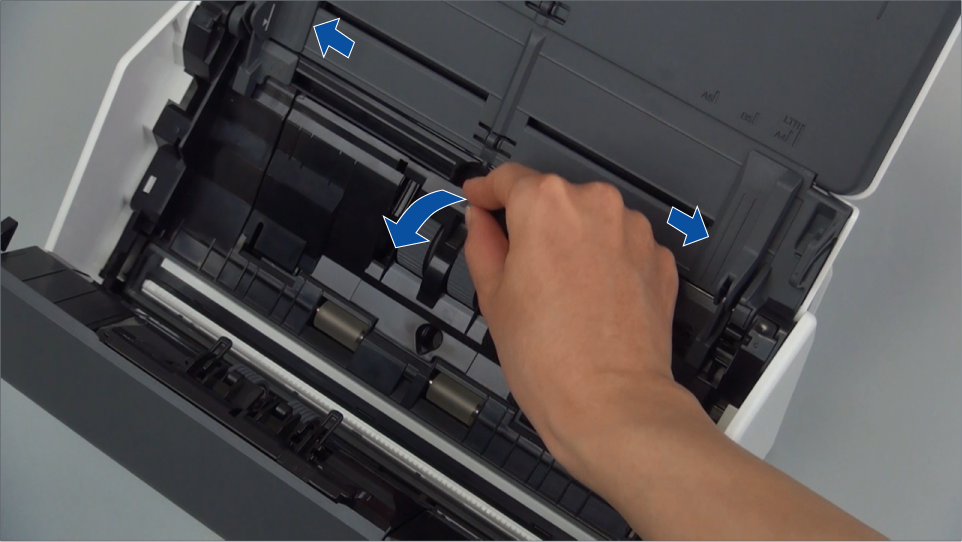

- Abra o guia da folha.
Faça deslizar os guias laterais até ao fundo. Abra o guia da folha prendendo o dedo na respectiva calha.

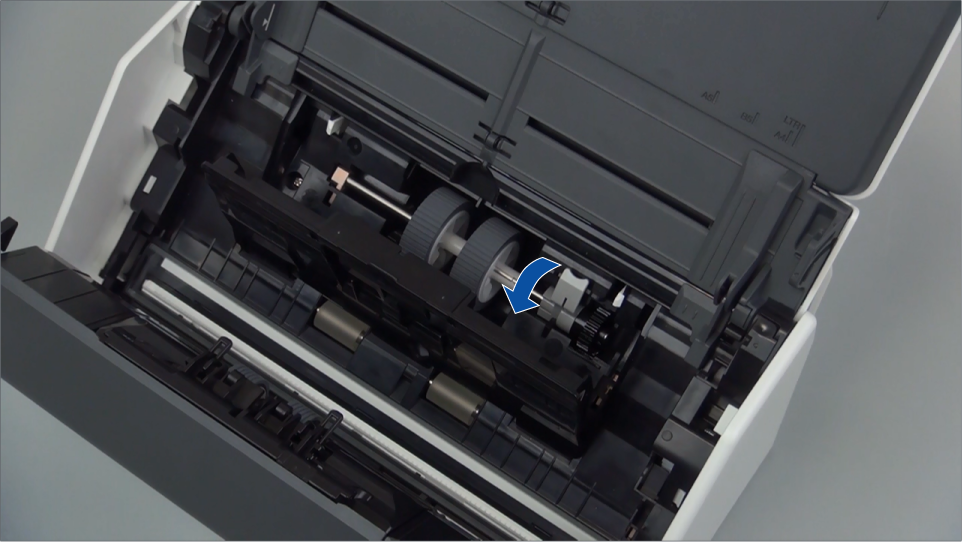

- Gire a base do eixo na direção da seta.

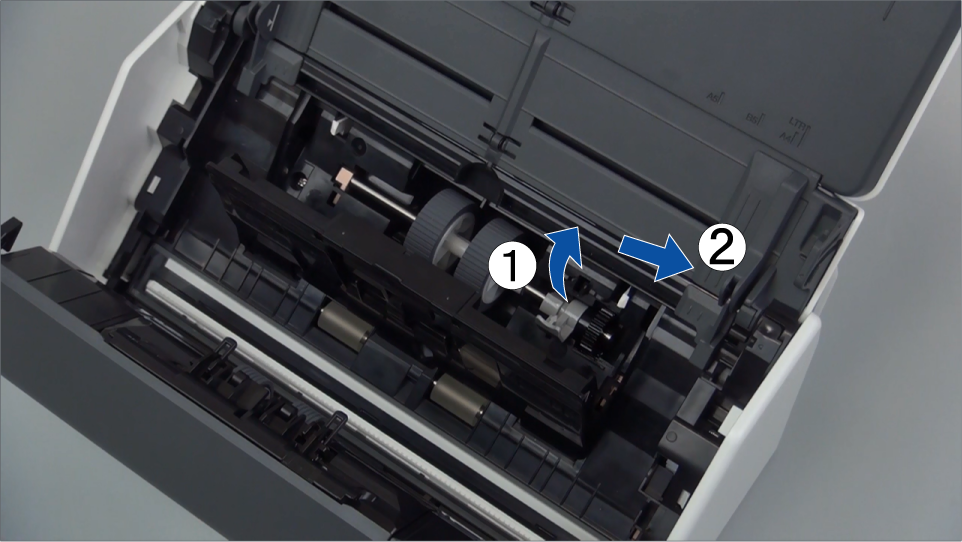

- Remova o módulo de alimentação.
Levante ligeiramente o lado direito da trava (cerca de 5 mm), vire-a para a direita e eleve-a para poder puxar o módulo de alimentação.
ATENÇÃOTome cuidado para não tocar no lubrificante da engrenagem junto à trava.

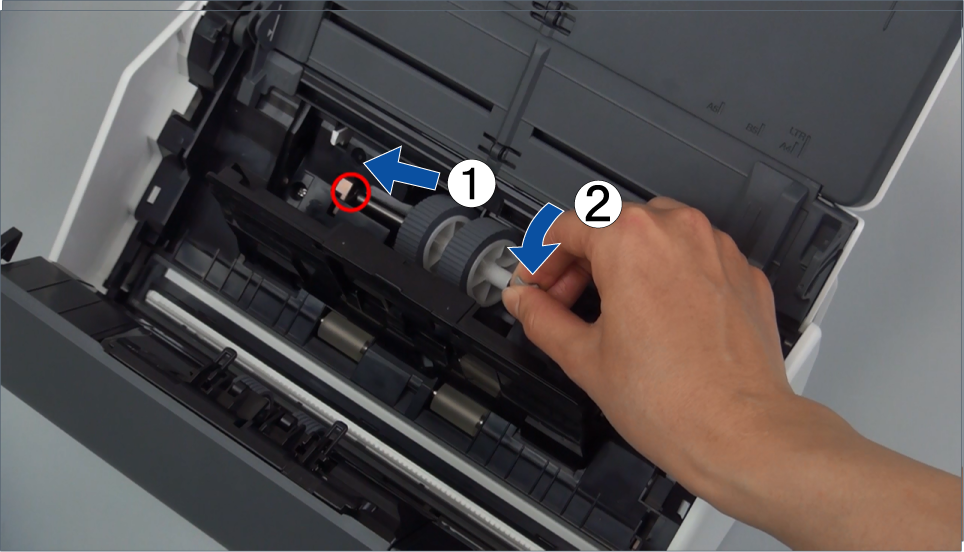

- Encaixe um novo módulo de alimentação no ScanSnap.
Insira a extremidade esquerda do eixo na abertura esquerda e, de seguida, encaixe lentamente a extremidade direita do eixo no lugar.

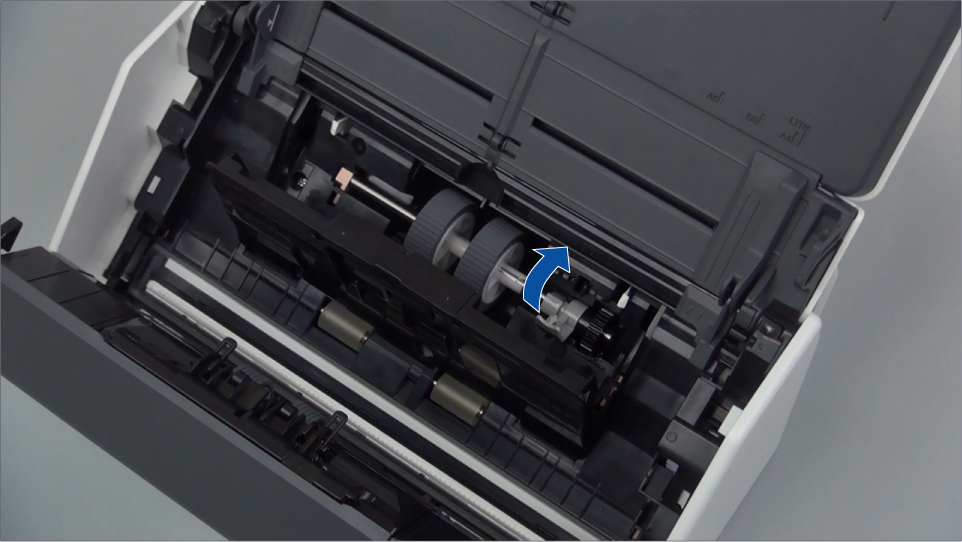

- Gire a base do eixo na direção da seta.
ATENÇÃOCertifique-se de que o módulo de alimentação está encaixado com firmeza.
Caso contrário, poderá originar obstruções de papel ou outros erros de alimentação.
- Abra o guia da folha.
- Feche a Parte superior do AAD.
Feche a Parte superior do AAD até encaixar no lugar.
Feche a parte superior do AAD junto com a bandeja de saída até encaixar no lugar, indicado por um som de clique.
ATENÇÃOCertifique-se de que a Parte superior do AAD está completamente fechada.
Caso contrário, pode haver atolamentos de papel ou outros erros de alimentação, ou pode ocorrer defeitos na imagem.
- Puxe a alavanca do AAD em sua direção para abrir a Parte superior do AAD.
O corpo do ScanSnap talvez varie na cor, dependendo da região onde você adquiriu o ScanSnap.
- Substitua o rolo de freio.
- Abra a tampa do rolo de freio.
Segure ambas as extremidades da tampa e puxe-a na direção da seta.
- Remova o Eixo do Rolo de freio.
Levante o rolo de freio para remover o lado direito do eixo e retire-o da abertura à esquerda.
- Remova o rolo de freio do eixo.
- Encaixe o novo rolo de freio no eixo.
Insira o eixo no rolo de freio alinhando o pino do eixo com o slot do rolo de freio.

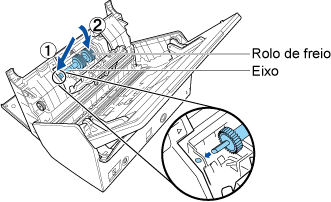

- Encaixe o eixo no ScanSnap.
Insira a extremidade esquerda do eixo na abertura de forma adequada e, de seguida, encaixe o lado direito do eixo no lugar.
- Abra a tampa do rolo de freio.
- Substitua o módulo de alimentação.
- Abra o guia da folha.
Faça deslizar os guias laterais até ao fundo. Abra o guia da folha prendendo o dedo na respectiva calha.
- Gire a base do eixo na direção da seta.
- Remova o módulo de alimentação.
Levante ligeiramente o lado direito da trava (cerca de 5 mm), vire-a para a direita e eleve-a para poder puxar o módulo de alimentação.
ATENÇÃOTome cuidado para não tocar no lubrificante da engrenagem junto à trava.
- Encaixe um novo módulo de alimentação no ScanSnap.
Insira a extremidade esquerda do eixo na abertura esquerda e, de seguida, encaixe lentamente a extremidade direita do eixo no lugar.
- Gire a base do eixo na direção da seta.
ATENÇÃO
Certifique-se de que o módulo de alimentação está encaixado com firmeza.
Caso contrário, poderá originar obstruções de papel ou outros erros de alimentação.
- Abra o guia da folha.
- Feche a Parte superior do AAD.
Feche a Parte superior do AAD até encaixar no lugar.
Feche a parte superior do AAD junto com a bandeja de saída até encaixar no lugar, indicado por um som de clique.
ATENÇÃOCertifique-se de que a Parte superior do AAD está completamente fechada.
Caso contrário, pode haver atolamentos de papel ou outros erros de alimentação, ou pode ocorrer defeitos na imagem.
- Redefina o contador do conjunto de roletes.
- Exiba a Janela principal do ScanSnap Home.
Clique no ícone [ScanSnap Home]
na lista de aplicativos que aparecem quando clica em Launchpad na Dock.
- Exiba a Janela principal do ScanSnap Home.
