Замена комплекта подбирающего валика
Заменяйте расходные материалы (комплект подбирающего валика) ScanSnap по достижении цикла замены.
Предлагаемый цикл замены следующий:
Каждые 100000 сканированных листов
Каждый год использования
Заменяйте расходные материалы по достижению числа листов, или когда срок использования достигнет предлагаемого цикла замены.
Перед заменой расходных материалов необходимо выключить ScanSnap и отсоединить кабель питания (кабель питания или кабель шины питания USB) от источника питания (розетка переменного тока или компьютер). В противном случае существует риск возгорания или поражения электрическим током.
Не размещайте внутренние части сканера, такие как комплект сборной прокладки и подбирающего валика, в пределах досягаемости маленьких детей. В противном случае это может стать причиной получения травмы.
Нижняя часть ScanSnap может нагреваться, когда ScanSnap используется, но это не влияет на работу ScanSnap и не приносит физического вреда. Будьте осторожны, чтобы не уронить ScanSnap при его переносе.
- Подготовьте новые расходные материалы.
Имя продукта
Номер по каталогу
Подбирающий валик
PA03541-0001
Для получения дополнительной информации о покупке смотрите "Поставщики расходных материалов / дополнительных частей" в Поддержка клиента.
- Отсоедините кабель питания (кабель питания или кабель шины питания USB) от источника питания (розетка переменного тока или компьютер).
- Удалите все документы из лотка бумаги АПД (крышка).

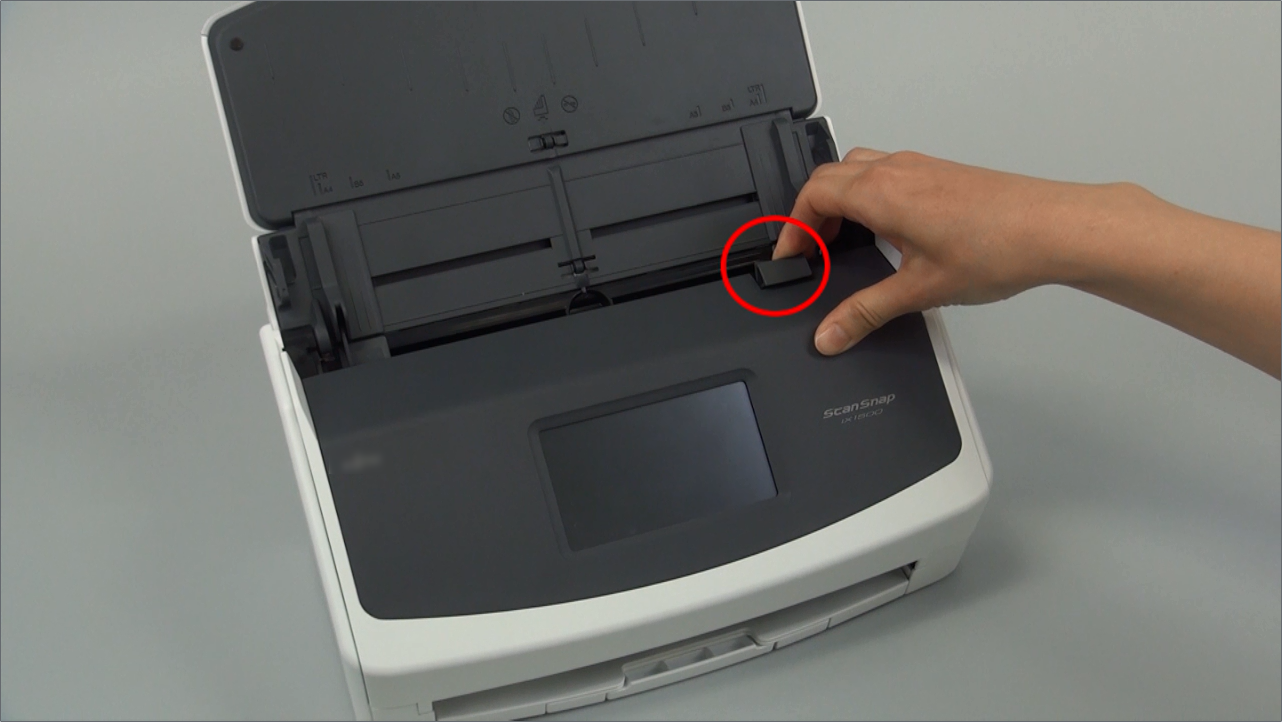

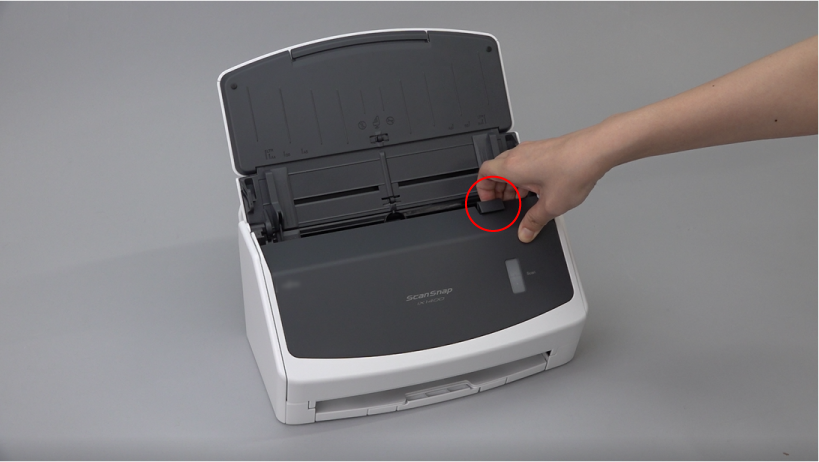

- Потяните открывающий рычаг АПД на себя для открытия верхней секции АПД.
Корпус ScanSnap может отличаться по цвету в зависимости от региона, где приобретался ScanSnap.
- Удалите направляющую листов.
Удерживая лепесток съема с правого края и прижимая его внутрь, поднимите направляющую листов, чтобы удалить ее.
- Поверните втулку, которая находится на левой стороне.
- Удалите вал подбирающего валика из ScanSnap.
Приподнимите левую сторону вала (приблизительно на 5 мм), переместите влево, а затем поднимите вверх, чтобы извлечь.
ВНИМАНИЕВозможно наличие бумажной пыли вокруг комплекта подбирающего валика.
Вытрите бумажную пыль при помощи ткани, увлажненной Очистителем F1. Невыполнение этого действия может стать причиной ошибок изображения.
Не используйте воду, растворители и аэрозольные распылители.
- Удалите комплект подбирающего валика с вала.
Вытяните вал при поднятии фиксирующей заслонки.
ВНИМАНИЕПоднятие фиксирующей заслонки ногтем может причинить боль или повредить ноготь.
Если возникли затруднения с поднятием заслонки, используйте скрепку для бумаги или что-то подобное.
- Вставьте новый комплект подбирающего валика на вал.
Вставьте выступ вала в слот комплекта подбирающего валика.
- Вставьте вал в ScanSnap.
Вставьте правый конец вала в отверстие втулки с правой стороны, а затем медленно вставьте левый конец вала на место.
- Закрепите втулку на левой стороне.
ВНИМАНИЕ
Удостоверьтесь в том, что вал вставлен правильно. Иначе может произойти замятие бумаги или другие ошибки подачи.
- Вставьте направляющую листов.
Удерживая лепесток съема с правого края направляющей листов, установите направляющую листов на место до щелчка.
ВНИМАНИЕУбедитесь, что направляющая листов была вставлена правильно. Иначе может произойти замятие бумаги или другие ошибки подачи.

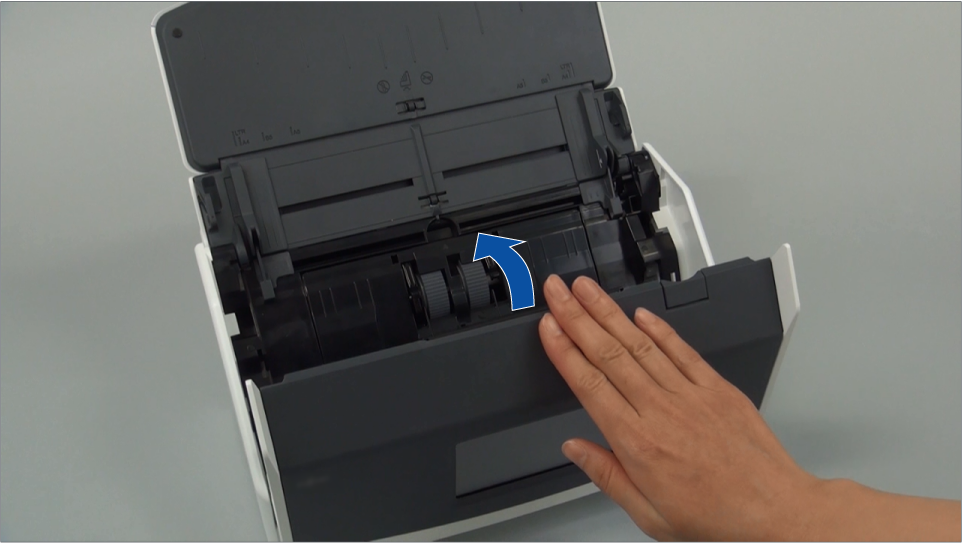

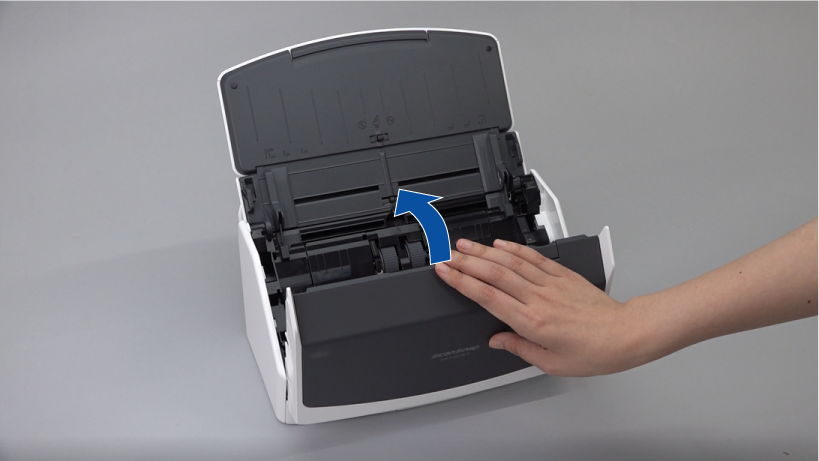

- Закройте верхнюю секцию АПД.
Закройте верхнюю секцию АПД, чтобы она зафиксировалась на месте.
Закройте верхнюю секцию АПД вместе с укладчиком, чтобы она зафиксировалась на месте, на что будет указывать характерный звук.
ВНИМАНИЕУбедитесь, что верхняя секция АПД полностью закрыта.
В противном случае может произойти замятие бумаги, ошибки подачи или сбои изображения.
- Подключите кабель питания (кабель питания или кабель шины питания USB) к источнику питания (розетка переменного тока или компьютер) и включите ScanSnap.
- Сбросьте счетчик подбирающего валика.
- Отобразите Основное окно ScanSnap Home.
Для получения подробной информации смотрите Отображение главного окна.
- Выберите [Настройки] в меню → [Предпочтения] для отображения окна предпочтений.
- Выберите ScanSnap, подключенный к компьютеру, в списке устройств ScanSnap в [Информация о сканере] на вкладке [Сканер].
- Нажмите кнопку [Подробно] для отображения окна [Сведения].
- Нажмите кнопку [Сброс] для [Счетчик подбирающего валика].
- Когда отобразится окно подтверждения, нажмите на кнопку [Да].
Убедитесь, что [Счетчик подбирающего валика] сбросился на 0.
- Нажмите кнопку [OK], чтобы закрыть это окно.
- Отобразите Основное окно ScanSnap Home.
- Подготовьте новые расходные материалы.
Имя продукта
Номер по каталогу
Подбирающий валик
PA03541-0001
Для получения дополнительной информации о покупке смотрите "Поставщики расходных материалов / дополнительных частей" в Поддержка клиента.
- Отсоедините кабель питания (кабель питания или кабель шины питания USB) от источника питания (розетка переменного тока или компьютер).
- Удалите все документы из лотка бумаги АПД (крышка).
- Потяните открывающий рычаг АПД на себя для открытия верхней секции АПД.
Корпус ScanSnap может отличаться по цвету в зависимости от региона, где приобретался ScanSnap.
- Удалите направляющую листов.
Удерживая лепесток съема с правого края и прижимая его внутрь, поднимите направляющую листов, чтобы удалить ее.
- Поверните втулку, которая находится на левой стороне.
- Удалите вал подбирающего валика из ScanSnap.
Приподнимите левую сторону вала (приблизительно на 5 мм), переместите влево, а затем поднимите вверх, чтобы извлечь.
ВНИМАНИЕВозможно наличие бумажной пыли вокруг комплекта подбирающего валика.
Вытрите бумажную пыль при помощи ткани, увлажненной Очистителем F1. Невыполнение этого действия может стать причиной ошибок изображения.
Не используйте воду, растворители и аэрозольные распылители.
- Удалите комплект подбирающего валика с вала.
Вытяните вал при поднятии фиксирующей заслонки.
ВНИМАНИЕПоднятие фиксирующей заслонки ногтем может причинить боль или повредить ноготь.
Если возникли затруднения с поднятием заслонки, используйте скрепку для бумаги или что-то подобное.
- Вставьте новый комплект подбирающего валика на вал.
Вставьте выступ вала в слот комплекта подбирающего валика.
- Вставьте вал в ScanSnap.
Вставьте правый конец вала в отверстие втулки с правой стороны, а затем медленно вставьте левый конец вала на место.
- Закрепите втулку на левой стороне.
ВНИМАНИЕ
Удостоверьтесь в том, что вал вставлен правильно. Иначе может произойти замятие бумаги или другие ошибки подачи.
- Вставьте направляющую листов.
Удерживая лепесток съема с правого края направляющей листов, установите направляющую листов на место до щелчка.
ВНИМАНИЕУбедитесь, что направляющая листов была вставлена правильно. Иначе может произойти замятие бумаги или другие ошибки подачи.
- Закройте верхнюю секцию АПД.
Закройте верхнюю секцию АПД, чтобы она зафиксировалась на месте.
Закройте верхнюю секцию АПД вместе с укладчиком, чтобы она зафиксировалась на месте, на что будет указывать характерный звук.
ВНИМАНИЕУбедитесь, что верхняя секция АПД полностью закрыта.
В противном случае может произойти замятие бумаги, ошибки подачи или сбои изображения.
- Подключите кабель питания (кабель питания или кабель шины питания USB) к источнику питания (розетка переменного тока или компьютер) и включите ScanSnap.
- Сбросьте счетчик подбирающего валика.
- Отобразите Основное окно ScanSnap Home.
Нажмите значок [ScanSnap Home] в списке приложений, отображающемся при нажатии панели запуска на док-станции.
- Выберите [ScanSnap Home] на панели меню → [Предпочтения] для отображения окна предпочтений.
- Выберите ScanSnap, подключенный к компьютеру, в списке устройств ScanSnap в [Информация о сканере] на вкладке [Сканер].
- Нажмите [Проверить состояние расходных материалов] для отображения окна [Проверить состояние расходных материалов].
- Нажмите кнопку [Сброс] для [Счетчик подбирающего валика].
- Когда отобразится окно подтверждения, нажмите на кнопку [Да].
Убедитесь, что [Счетчик подбирающего валика] сбросился на 0.
- Отобразите Основное окно ScanSnap Home.
