Замена набора валиков
Заменяйте расходные материалы (набор валиков) ScanSnap по достижении цикла замены.
Предлагаемый цикл замены следующий:
Каждые 200000 сканированных листов
Каждый год использования
Заменяйте расходные материалы по достижению числа листов, или когда срок использования достигнет предлагаемого цикла замены.
Перед заменой расходных материалов необходимо выключить ScanSnap и отсоединить кабель питания от розетки переменного тока. В противном случае существует риск возгорания или поражения электрическим током.
-
Не размещайте внутренние части сканера, такие как валик прерывания и подбирающий валик, в пределах досягаемости маленькими детьми. В противном случае это может стать причиной получения травмы.
Не размещайте внутренние части сканера, такие как сборная подкладка и подбирающий валик, в пределах досягаемости маленьких детей. В противном случае это может стать причиной получения травмы.
Нижняя часть ScanSnap может нагреваться, когда ScanSnap используется, но это не влияет на работу ScanSnap и не приносит физического вреда. Будьте осторожны, чтобы не уронить ScanSnap при его переносе.
- Подготовьте новые расходные материалы.
Имя продукта
Номер по каталогу
Набор валиков
PA03656-0001
Для получения дополнительной информации о покупке смотрите "Поставщики расходных материалов / дополнительных частей" в Поддержка клиента.
- Подсоедините кабель питания ScanSnap к розетке переменного тока.
- Удалите все документы из лотка бумаги АПД (крышка).
- В следующем видео показан порядок снятия направляющей чеков, если она установлена.
В видео приводится описание ScanSnap iX1600 в качестве примера.
- Просмотрите следующие видео, где показана замена расходных материалов.
В видео приводится описание ScanSnap iX1600 в качестве примера.
- Потяните открывающий рычаг АПД на себя для открытия верхней секции АПД.
Корпус ScanSnap может отличаться по цвету в зависимости от региона, где приобретался ScanSnap.
- Замените валик прерывания.
- Откройте крышку валика прерывания.
Возьмитесь за оба конца крышки и откройте ее по направлению стрелки.

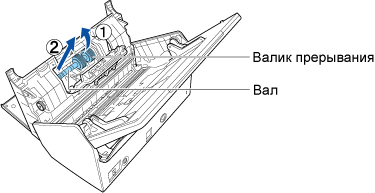

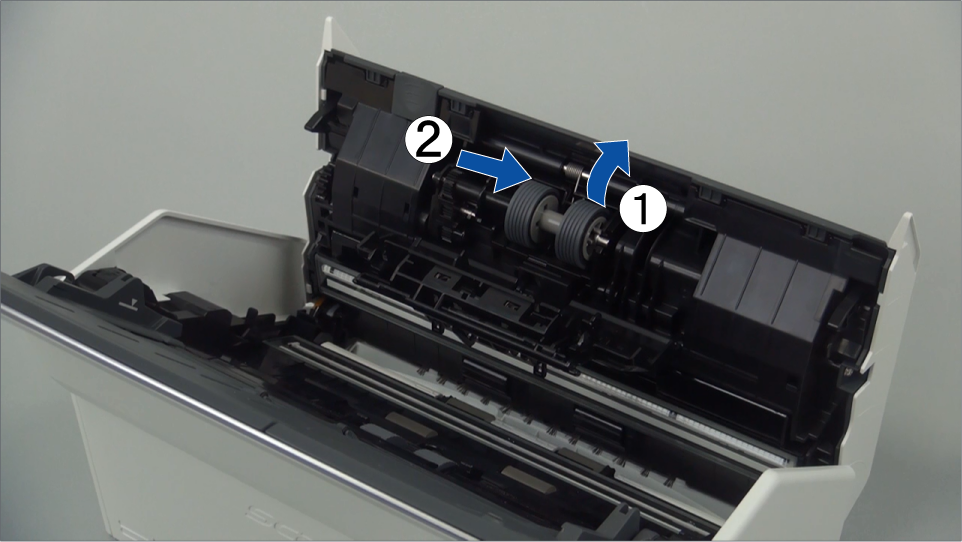

- Удалите вал валика прерывания.
Поднимите валик прерывания для удаления правой стороны вала, а затем вытяните вал из отверстия слева.

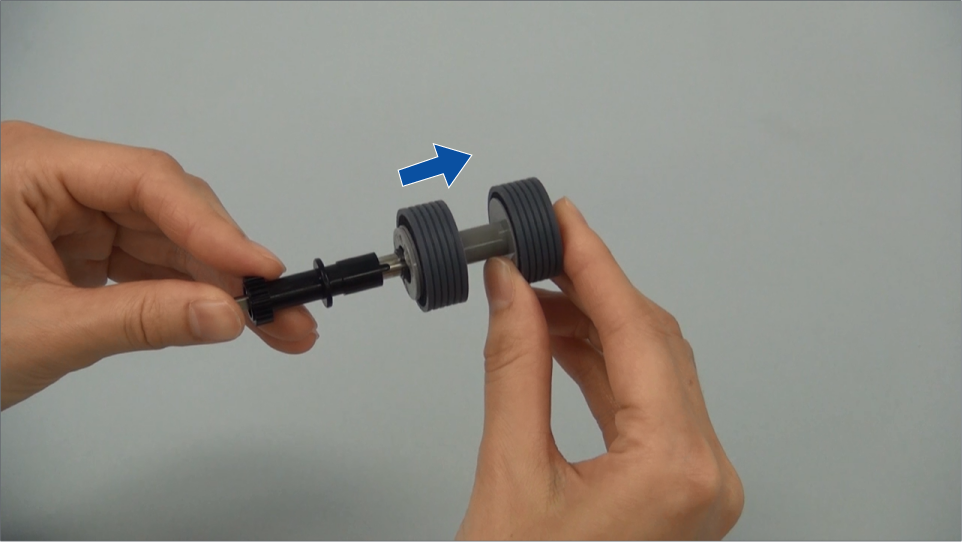

- Удалите валик прерывания с вала.

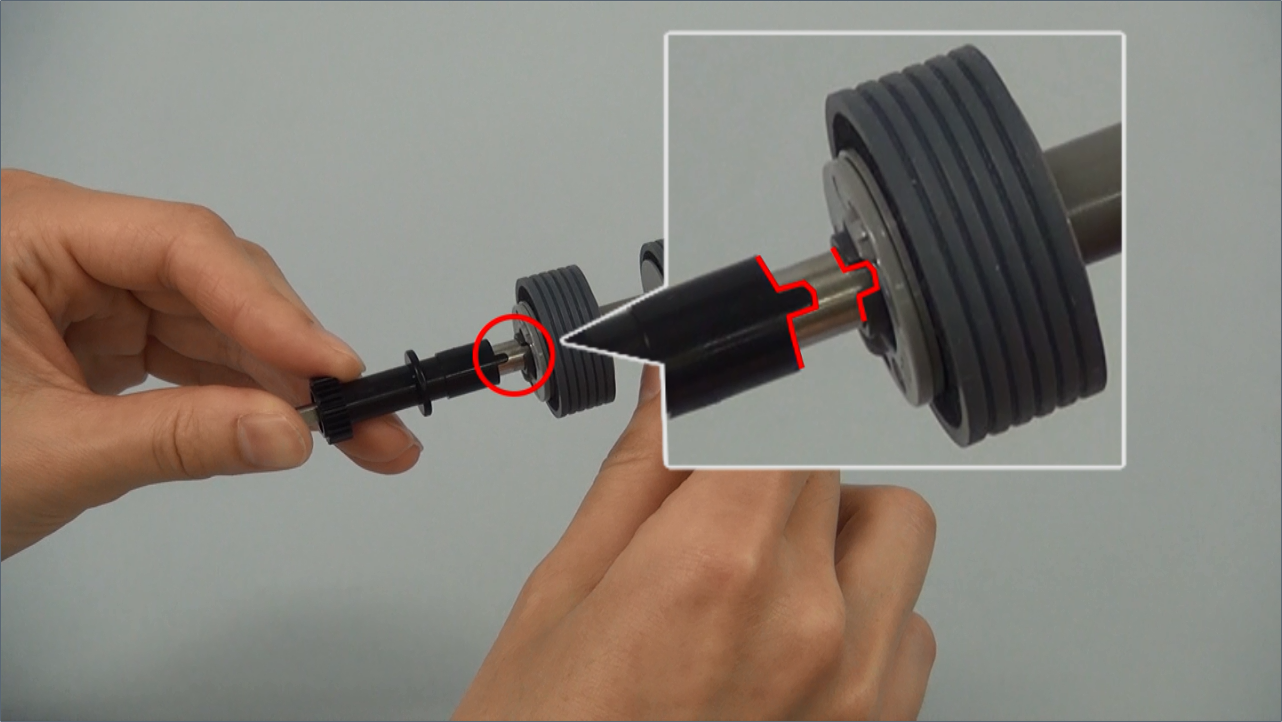

- Вставьте новый валик прерывания на вал.

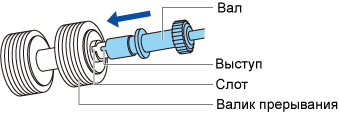

Вставьте вал в валик прерывания, совместив выступ на валу со слотом на валике прерывания.

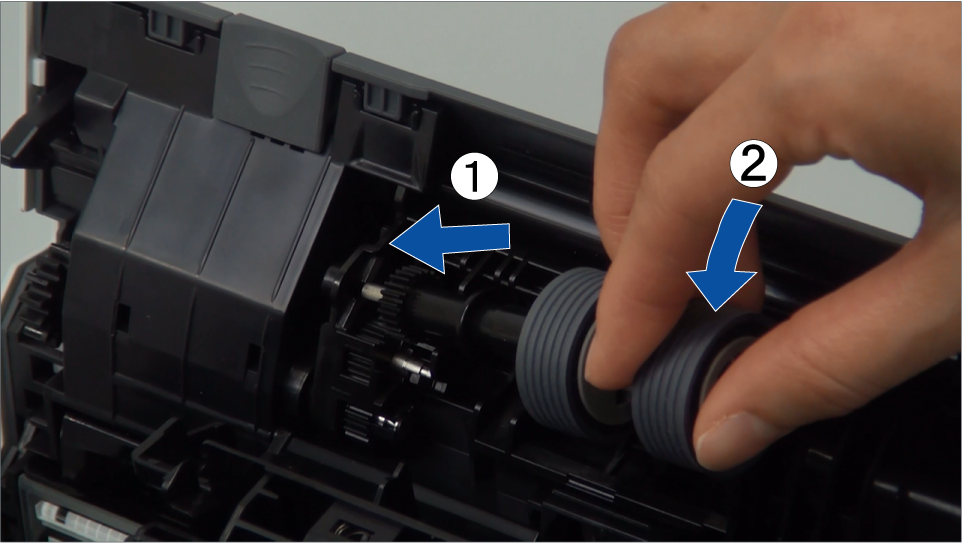

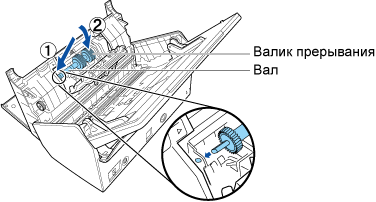

- Вставьте вал в ScanSnap.
Вставьте левый конец вала правильно в отверстие, а затем вставьте правую сторону вала на место.
- Закройте крышку валика прерывания.
ВНИМАНИЕ
Удостоверьтесь в том, что вал вставлен правильно.
Иначе может произойти замятие бумаги или другие ошибки подачи.
- Откройте крышку валика прерывания.
- Замените подбирающий валик.

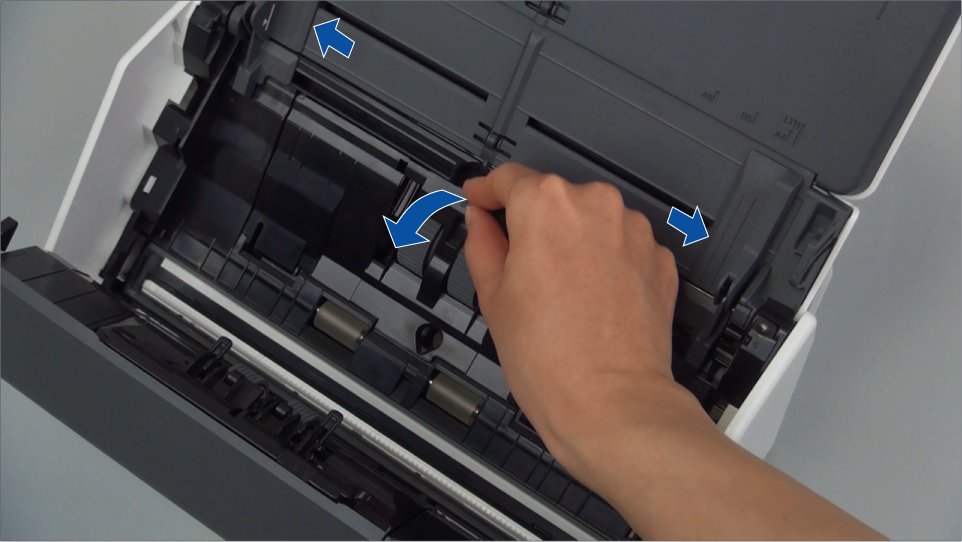

- Откройте направляющую листов.
Разведите боковые направляющие по сторонам по всей ширине. Откройте боковые направляющие, зацепив пальцем за углубление на боковой направляющей.

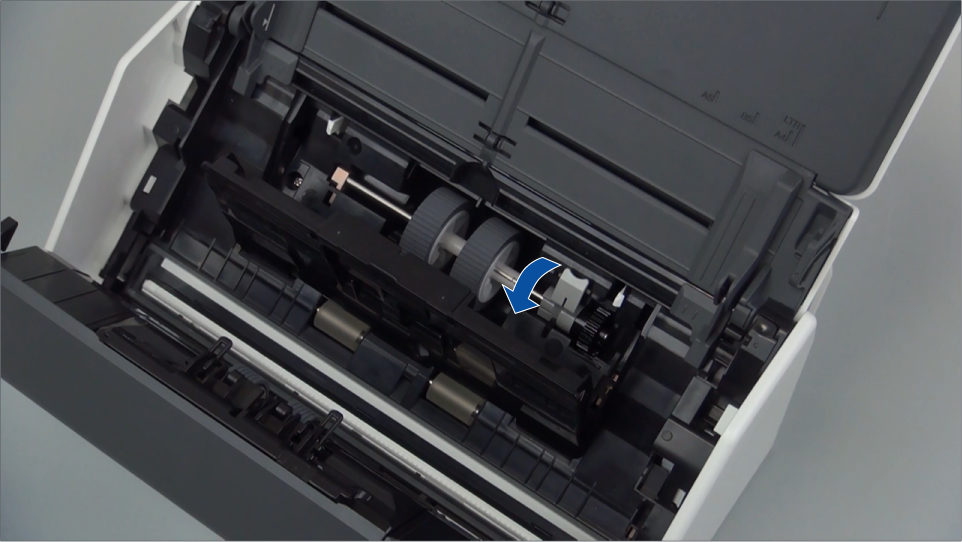

- Поверните втулку в направлении стрелки.

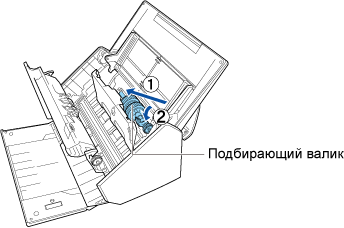

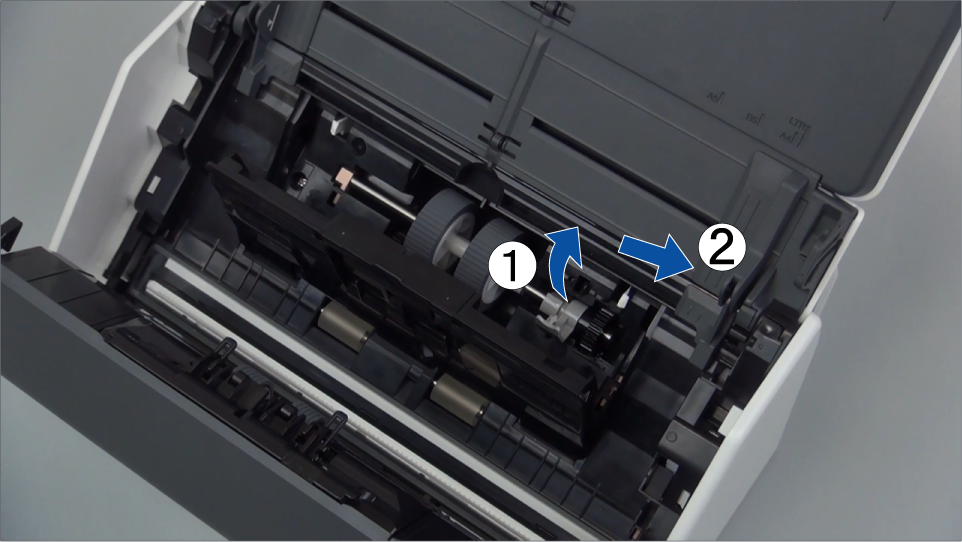

- Удалите подбирающий валик.
Приподнимите правую сторону втулки (приблизительно на 5 мм), переместите вправо, а затем поднимите ее вверх, чтобы извлечь.
ВНИМАНИЕБудьте осторожны, не прикасайтесь к смазанной маслом шестерне рядом с втулкой.

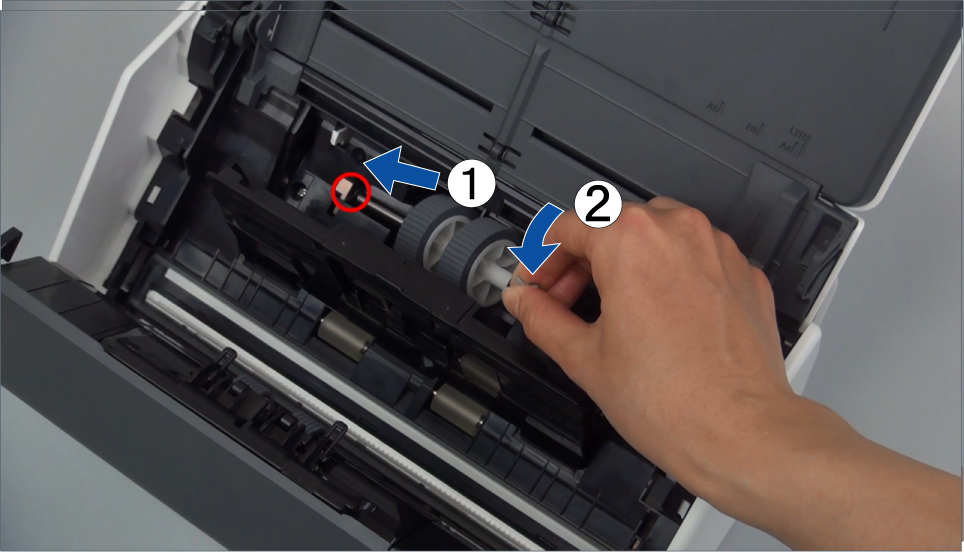

- Вставьте новый подбирающий валик в ScanSnap.
Вставьте левый конец вала правильно в отверстие левой стороны, а затем медленно вставьте правую сторону вала на место.

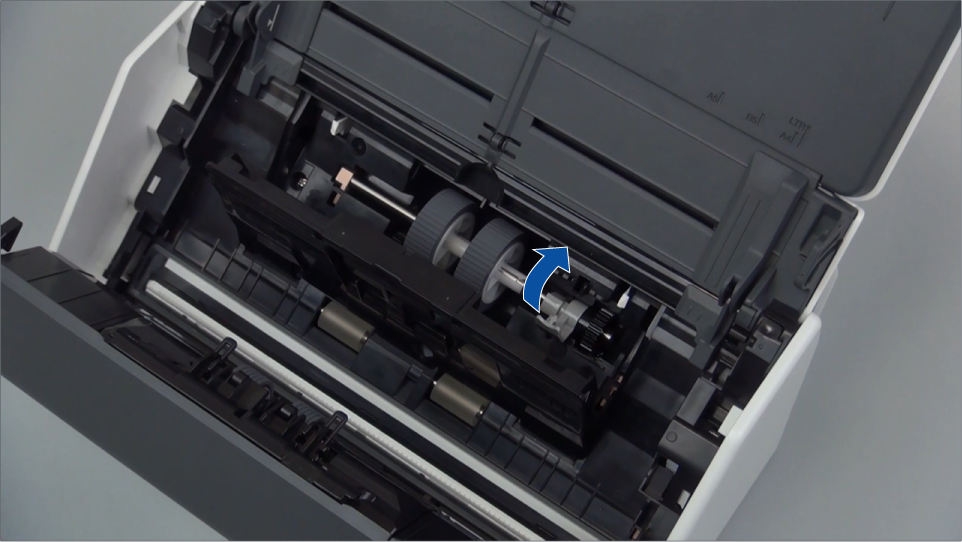

- Поверните втулку в направлении стрелки.
ВНИМАНИЕ
Удостоверьтесь в том, что подбирающий валик вставлен правильно.
Иначе может произойти замятие бумаги или другие ошибки подачи.
- Закройте направляющую листов.
Удостоверьтесь, что оба конца направляющей листов надежно заблокированы.
- Откройте направляющую листов.
- Закройте верхнюю секцию АПД.
Закройте верхнюю секцию АПД, чтобы она зафиксировалась на месте.
Закройте верхнюю секцию АПД вместе с укладчиком, чтобы она зафиксировалась на месте, на что будет указывать характерный звук.
ВНИМАНИЕУбедитесь, что верхняя секция АПД полностью закрыта.
В противном случае может произойти замятие бумаги, ошибки подачи или сбои изображения.
- Подсоедините кабель питания к розетке переменного тока и включите ScanSnap.
- Сбросьте счетчик набора валиков.
- Отобразите Основное окно ScanSnap Home.
Для получения подробной информации смотрите Отображение главного окна.
- Выберите [Настройки] в меню → [Предпочтения] для отображения окна предпочтений.
- Выберите ScanSnap, подключенный к компьютеру, в списке устройств ScanSnap в [Информация о сканере] на вкладке [Сканер].
- Нажмите кнопку [Подробно] для отображения окна [Сведения].
- Нажмите кнопку [Сброс].
- Когда отобразится окно подтверждения, нажмите на кнопку [Да].
Убедитесь, что [Счетчик набора валиков] сбросился на 0.
- Нажмите кнопку [OK], чтобы закрыть это окно.
- Отобразите Основное окно ScanSnap Home.
- Подготовьте новые расходные материалы.
Имя продукта
Номер по каталогу
Набор валиков
PA03656-0001
Для получения дополнительной информации о покупке смотрите "Поставщики расходных материалов / дополнительных частей" в Поддержка клиента.
- Подсоедините кабель питания ScanSnap к розетке переменного тока.
- Удалите все документы из лотка бумаги АПД (крышка).
- В следующем видео показан порядок снятия направляющей чеков, если она установлена.
В видео приводится описание ScanSnap iX1600 в качестве примера.
- Просмотрите следующие видео, где показана замена расходных материалов.
В видео приводится описание ScanSnap iX1600 в качестве примера.
- Потяните открывающий рычаг АПД на себя для открытия верхней секции АПД.
Корпус ScanSnap может отличаться по цвету в зависимости от региона, где приобретался ScanSnap.
- Замените валик прерывания.
- Откройте крышку валика прерывания.
Возьмитесь за оба конца крышки и откройте ее по направлению стрелки.
- Удалите вал валика прерывания.
Поднимите валик прерывания для удаления правой стороны вала, а затем вытяните вал из отверстия слева.
- Удалите валик прерывания с вала.
- Вставьте новый валик прерывания на вал.
Вставьте вал в валик прерывания, совместив выступ на валу со слотом на валике прерывания.
- Вставьте вал в ScanSnap.
Вставьте левый конец вала правильно в отверстие, а затем вставьте правую сторону вала на место.
- Закройте крышку валика прерывания.
ВНИМАНИЕ
Удостоверьтесь в том, что вал вставлен правильно.
Иначе может произойти замятие бумаги или другие ошибки подачи.
- Откройте крышку валика прерывания.
- Замените подбирающий валик.
- Откройте направляющую листов.
Разведите боковые направляющие по сторонам по всей ширине. Откройте боковые направляющие, зацепив пальцем за углубление на боковой направляющей.
- Поверните втулку в направлении стрелки.
- Удалите подбирающий валик.
Приподнимите правую сторону втулки (приблизительно на 5 мм), переместите вправо, а затем поднимите ее вверх, чтобы извлечь.
ВНИМАНИЕБудьте осторожны, не прикасайтесь к смазанной маслом шестерне рядом с втулкой.
- Вставьте новый подбирающий валик в ScanSnap.
Вставьте левый конец вала правильно в отверстие левой стороны, а затем медленно вставьте правую сторону вала на место.
- Поверните втулку в направлении стрелки.
ВНИМАНИЕ
Удостоверьтесь в том, что подбирающий валик вставлен правильно.
Иначе может произойти замятие бумаги или другие ошибки подачи.
- Закройте направляющую листов.
Удостоверьтесь, что оба конца направляющей листов надежно заблокированы.
- Откройте направляющую листов.
- Закройте верхнюю секцию АПД.
Закройте верхнюю секцию АПД, чтобы она зафиксировалась на месте.
Закройте верхнюю секцию АПД вместе с укладчиком, чтобы она зафиксировалась на месте, на что будет указывать характерный звук.
ВНИМАНИЕУбедитесь, что верхняя секция АПД полностью закрыта.
В противном случае может произойти замятие бумаги, ошибки подачи или сбои изображения.
- Подсоедините кабель питания к розетке переменного тока и включите ScanSnap.
- Сбросьте счетчик набора валиков.
- Отобразите Основное окно ScanSnap Home.
Нажмите значок [ScanSnap Home]
в списке приложений, отображающемся при нажатии панели запуска на док-станции.
- Выберите [ScanSnap Home] на панели меню → [Предпочтения] для отображения окна предпочтений.
- Выберите ScanSnap, подключенный к компьютеру, в списке устройств ScanSnap в [Информация о сканере] на вкладке [Сканер].
- Нажмите [Проверить состояние расходных материалов] для отображения окна [Проверить состояние расходных материалов].
- Нажмите кнопку [Сброс].
- Когда отобразится окно подтверждения, нажмите на кнопку [Да].
Убедитесь, что [Счетчик набора валиков] сбросился на 0.
- Отобразите Основное окно ScanSnap Home.
