各部の名称と働き（iX100）

iX100 の各部の名称と働きについて説明します。

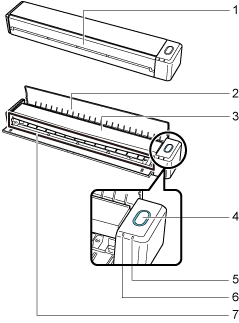

前面

番号	名称	説明
1	給紙カバー（原稿台）（*1）	iX100 を使用するときに開けます。開けると電源が ON になり、原稿を載せる台になります。
2	排出ガイド	iX100 の前面側に原稿を排出するときに開けます。原稿の排出方法は、読み取る原稿の種類に合わせて選択してください。 iX100 で読み取れる原稿については、iX100 に直接セットできる原稿を参照してください。排出ガイドを閉じた場合の原稿の流れ排出ガイドを開けた場合の原稿の流れ
3	トップカバー	原稿づまりの処理および iX100 の内部を清掃するときに開けます。 iX100 内部の清掃方法については、ScanSnap 内部の清掃（iX100 の場合）を参照してください。
4	［Scan / Stop］ボタン（*1）	原稿の読み取りを開始および終了します。 iX100 の状態を示します。青色点灯：正常青色点滅：読み取り中オレンジ色点滅：エラー
5	バッテリーランプ	バッテリーの残量および充電状況を示します。電源 ON の場合青色点灯：残量大オレンジ色点灯：充電中オレンジ色点滅：残量小電源 OFF の場合オレンジ色点灯：充電中
6	Wi-Fi ランプ	無線 LAN 接続時の iX100 の状態を示します。青色点灯：接続中（アクセスポイント接続モード）青色点滅：準備中緑色点灯：接続中（ダイレクト接続モード）オレンジ色点灯：接続不可またはダイレクト接続モードで接続待ちオレンジ色点滅：接続不可（WPS エラー）
7	給紙部	原稿をセットするときに、原稿を差し込みます。

*1：	バッテリー駆動時の電源自動 OFF 機能によって iX100 の電源が自動的に OFF になった場合は、［Scan / Stop］ボタンを押す（原稿の読み取りは開始されません）か、給紙カバー（原稿台）を一度閉じてから開けると ON にできます。詳細は、電源の自動 OFF（iX100）を参照してください。

側面

番号	名称	説明
8	シール	アプリケーションのインストール後に、シールをはがしてください。
9	ストラップホール	ストラップを取り付けられます。
10	USB コネクター	USB ケーブルを接続します。

背面

番号	名称	説明
11	WPS ボタン	WPS 対応の機器とプッシュボタン方式で接続するときに押します。
12	Wi-Fi スイッチ	iX100 を無線 LAN で接続して使用するときに ON にします。
