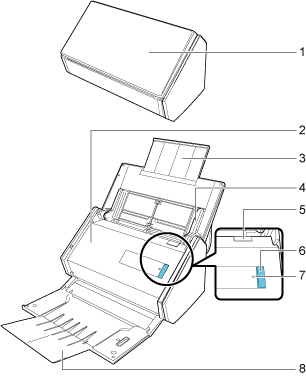

1

ADF-Papierschacht (Abdeckung)

Öffnen Sie sie für die Verwendung des iX500.

Mit dem Öffnen schaltet sich der iX500 ein. Legen Sie dann ein Dokument ein.

2

ADF-Abdeckung

Um eingeklemmte Dokumente zu entfernen tauschen Sie die Rollen aus reinigen Sie die Innenseite des iX500.

3

Erweiterung

Ziehen Sie sie heraus, wenn Sie überlange Dokumente scannen.

4

Papierführung

Passen Sie die Breite der Dokumente an, damit sie nicht falsch eingezogen werden.

5

ADF-Taste

Ziehen Sie die ADF-Taste zu sich, um die ADF-Abdeckung zu öffnen.

6

[Scan] Taste

Der Scan wird gestartet. Kann auch bei geschlossenem Ausgabefach gedruckt werden.

Diese Taste zeigt den Status des iX500 wie folgt an:

Blau (leuchtend): Bereit

Blau (blinkend): Scannen

Orange (blinkend): Fehler

7

Wi-Fi Anzeige

Zeigt den Verbindungsstatus zwischen dem ScanSnap und Ihrem Wireless Access Point wie folgt an:

Blau (leuchtend): Bereit

Blau (blinkend): Standby

Orange (leuchtend): Verbindung nicht möglich

Orange (blinkend): Verbindung nicht möglich (WPS-Fehler)

8

Ausgabefach

Öffnen Sie das Ausgabefach zur Verwendung.

Stapelt die ausgegebene Dokumente.

9

Siegelklebeband

Entfernen Sie dieses nach der Installation der Anwendung.

10

Sicherheitskabelhalterung

Hier kann eine (im Handel erhältliche) Diebstahlsicherung angebracht werden.

11

Netzkabelanschluss

Wird zum Anschließen eine Netzkabels verwendet.

12

USB-Anschluss

Wird zum Anschließen eine USB-Kabels verwendet.

13

Ventilationsöffnung

Öffnungen zur Entlüftung heißer Luft aus dem Inneren des ScanSnap.

14

WPS Taste

Drücken Sie diese Taste, um den ScanSnap mit einem WPS-kompatiblen Wireless Access Point über die Push Button Methode zu verbinden.

15

Wi-Fi Schalter

Schaltet diesen Schalter ein und verbindet iX500 per WLAN mit einem Mobilgerät.
