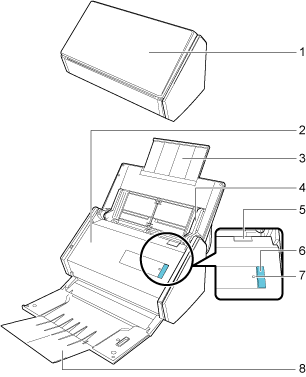

1

Plateau d'alimentation AAD (couvercle)

Ouvrez-le pour utiliser le iX500.

En l'ouvrant le iX500 s'allume. Vous pouvez ensuite charger un document.

2

Section supérieure de l'AAD

Ouvrez-la pour retirer des documents coincés, remplacer l'ensemble rouleaux ou nettoyer l'intérieur du iX500.

3

Extension

Tirez-la lorsque vous numérisez des documents longs.

4

Guides latéraux

Ajustez-les de telle sorte qu'ils épousent le bord des documents afin d'éviter que ceux-ci soient désalignés.

5

Onglet de déverrouillage de l'AAD

Tirez-le pour ouvrir la section supérieure de l'AAD

6

Touche [Scan]

Démarre la numérisation. Vous pouvez appuyer dessus même lorsque le plateau de réception est fermé.

Indique l'état du iX500 comme suit :

bleu (scintillant) : prêt

bleu (clignotant) : Numérisation

orange (clignotant) : erreur

7

Indicateur Wi-Fi

Indique l'état de la connexion entre le iX500 et votre point d'accès sans fil de la manière suivante :

bleu (scintillant) : prêt

bleu (clignotant) : Mise en veille

orange (scintillant) : Non connectable

orange (clignotant) : Non connectable (erreur WPS)

8

Plateau de réception

Ouvert pour utiliser le plateau de réception.

Réceptionne les documents éjectés.

9

Vignette

Retirez cette vignette après avoir installé le logiciel.

10

Encoche de sécurité

Pour brancher un câble de sécurité ou un antivol (disponible dans les grandes surfaces).

11

connecteur d'alimentation

Pour connecter un câble d'alimentation.

12

connecteur USB

Pour connecter un câble USB.

13

Orifice de ventilation

Trous pour évacuer l'air chaud de l'intérieur du iX500.

14

Touche WPS

Appuyez sur cette touche pour connecter un point d'accès sans fil compatible WPS en utilisant la méthode du bouton poussoir.

15

Commutateur Wi-Fi

Activez ce commutateur pour connecter le iX500 à un réseau local sans fil.
