Partes e funções (iX500)

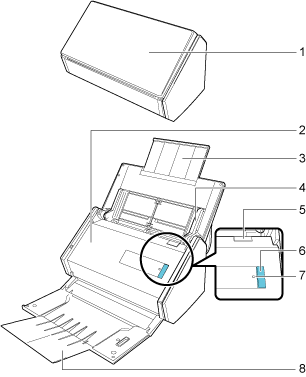

Parte frontal

No. |
Nome |
Descrição |
---|---|---|
1 |
Bandeja de entrada do AAD (tampa) |
Abra para utilizar o iX500. Ao abrir, o iX500 ligará. Em seguida, é possível carregar nela um documento. |
2 |
Parte superior do AAD |
Abra-a para remover documentos atolados, substituir o Conjunto de rolos ou limpar o interior do iX500. |
3 |
Extensão |
Puxe-a quando digitalizar documentos longos. |
4 |
Guia lateral |
Ajuste-a à largura dos documentos para evitar que estes fiquem desalinhados. |
5 |
Alavanca de abertura do AAD |
Puxe esta alavanca para abrir a parte superior do AAD. |
6 |
Botão [Scan] |
A digitalização será iniciada. Pode ser pressionado até mesmo quando a bandeja de saída está fechada. O status do iX500 será indicado nas seguintes formas: Azul (aceso): Preparado Azul (piscando): Digitalizando Laranja (piscando): Erro |
7 |
Indicador do Wi-Fi |
Indica o status da conexão entre o iX500 e o seu ponto de acesso sem fio, tal como segue: Azul (aceso): Preparado Azul (piscando): Modo de espera Laranja (aceso): Conexão não disponível Laranja (piscando): Conexão não disponível (erro de WPS) |
8 |
Bandeja de saída |
Abra para usar a bandeja de saída. Empilha os documentos ejetados. |
Parte posterior

No. |
Nome |
Descrição |
---|---|---|
9 |
Adesivo |
Remova este adesivo após a instalação do aplicativo. |
10 |
Orifício da trava de segurança |
Usado para a conexão de cabos anti-furto (vendido à parte). |
11 |
Porta de alimentação de energia |
Usado para conectar o cabo de energia. |
12 |
Conector USB |
Usado para conectar o cabo USB. |
13 |
Área de ventilação |
Furos para arejamento do ar quente que sai do iX500. |
14 |
Botão WPS |
Pressione este botão para conectar o ponto de acesso sem fio compatível com WPS, utilizando o método de pressionar botões. |
15 |
Interruptor do Wi-Fi |
Ligue este interruptor para conectar o iX500 a uma LAN sem fio. |
