Части и функции (iX100)

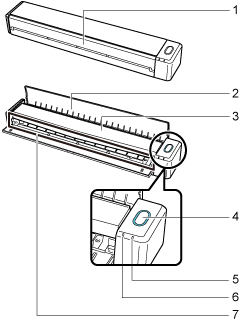

Передняя часть

Номер |
Название |
Описание |
---|---|---|
1 |
Подающая направляющая (*1) |
Откройте для использования iX100. Открытие лотка бумаги АПД включает iX100. После этого в него можно загружать документы. |
2 |
Выводящая направляющая |
Откройте ее, чтобы извлечь документы из передней части iX100. Выберите способ извлечения в зависимости от типа сканируемого документа. Для получения подробной информации о документах, которые можно сканировать при помощи iX100, смотрите Документы, которые могут быть загружены непосредственно в iX100.
|
3 |
Верхняя крышка |
Откройте для удаления застрявших документов или чистки iX100. Для получения подробной информации о том, как чистить внутри iX100, смотрите Чистка внутри ScanSnap (iX100). |
4 |
Кнопка [Scan/Stop] (*1) |
Нажмите данную кнопку, чтобы выполнить или остановить сканирование. Указывает на состояние iX100 следующим образом: Синий (светится): Готово Синий (мигает): Сканирование Оранжевый (мигает): Ошибка |
5 |
Индикатор заряда батареи |
Показывает уровень заряда батареи и состояние зарядки.
|
6 |
Индикатор Wi-Fi |
Указывает на состояние iX100, соединенный через беспроводную локальную сеть LAN, следующим образом: Синий (светится): Подключено (режим подключения через беспроводную точку доступа) Синий (мигает): Режим ожидания Зеленый (светится): Подключено (режим прямого подключения) Оранжевый (светится): Соединение невозможно или ожидание соединения в режиме непосредственного соединения Оранжевый (мигает): Не доступен для соединения (ошибка WPS) |
7 |
Секция подачи |
Вставьте сюда документ для загрузки. |
*1: | Когда iX100, которое работает от батареи, автоматически выключился с помощью функции автоматического выключения питания, нажмите кнопку [Scan/Stop] (это не запустит сканирование), либо закройте подающую направляющую, а затем откройте ее снова для включения iX100. Для получения подробной информации, смотрите Автоматическое выключение питания (iX100). |
Боковая часть

Номер |
Название |
Описание |
---|---|---|
8 |
Пломба ленты |
Удалите ленту пломбы после установки приложения. |
9 |
Разъем USB |
Используется для соединения кабеля USB. |
Задняя часть

Номер |
Название |
Описание |
---|---|---|
10 |
Кнопка WPS |
Нажмите данную кнопку для соединения ScanSnap к беспроводной точке доступа совместимой с WPS, используя кнопку. |
11 |
Переключатель Wi-Fi |
Переключите данный переключатель на соединение iX100 через беспроводную локальную сеть LAN. |
