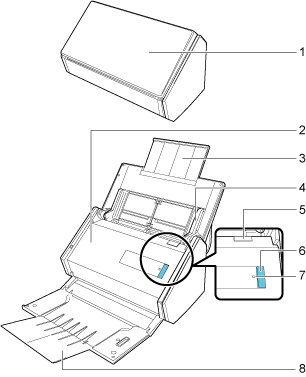

1

Scivolo della carta ADF (coperchio)

Aprirlo per usare iX500.

Aprendolo si accende iX500. È quindi possibile caricarvi un documento.

2

Parte superiore dell'ADF

Aprirla per rimuovere documenti inceppati, sostituire il set di rulli o pulire l'interno di iX500.

3

Estensione

Estrarla quando si scansionano documenti lunghi.

4

Guida laterale

Regolarla per adattarla alla larghezza dei documenti ed evitare che questi vengano disallineati.

5

Gancio di rilascio dell'ADF

Tirare questo gancio per aprire la parte superiore dell'ADF.

6

Tasto [Scan]

Avvia la scansione. Può essere premuto anche quando il vassoio è chiuso.

Indica lo stato di iX500 nel modo seguente:

Blu (acceso): pronto

Blu (lampeggiante): in scansione

Arancione (lampeggiante): errore

7

Indicatore Wi-Fi

Indica lo stato della connessione tra iX500 e il punto di accesso wireless nel modo seguente:

Blu (acceso): pronto

Blu (lampeggiante): standby

Arancione (acceso): non collegabile

Arancione (lampeggiante): non collegabile (errore WPS)

8

Vassoio

Aprirlo per usare il vassoio.

Raccoglie i documenti emessi.

9

Sigillo adesivo

Rimuovere il sigillo adesivo dopo aver installato il software.

10

Slot dei cavi di sicurezza

Usato per collegare un cavo antifurto (disponibile in commercio).

11

Connettore di alimentazione

Viene usato per collegare un cavo di alimentazione.

12

Connettore USB

Usato per collegare un cavo USB.

13

Bocchette di ventilazione

Sono fori per la fuoriuscita dell'aria calda dall'interno di iX500.

14

Tasto WPS

Premere questo tasto per eseguire il collegamento a un punto di accesso wireless WPS compatibile utilizzando il metodo del tasto.

15

Interruttore Wi-Fi

Attivare questo interruttore per collegare iX500 a una LAN wireless.
