Sustituir consumibles (iX500)

El conjunto del rodillo consiste en el rodillo de freno y el rodillo de recogida.

Reemplace cada rodillo realizando el siguiente procedimiento:

  1. Desconecte el cable de alimentación de la toma de corriente.
  2. Retire los documentos de la bandeja de entrada al ADF (cubierta).
  3. Tire de la manija de apertura del ADF para abrir la parte superior del ADF.

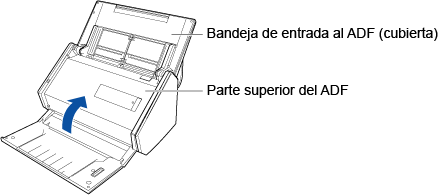

    Abrir la parte superior del ADF
  4. Remplace el rodillo de freno.

    1. Abra la cubierta del rodillo de freno.

      Abra la cubierta del rodillo de freno en dirección de la fecha sosteniendo los dos extremos.

      Abrir la cubierta del rodillo de freno

    2. Retire el eje del rodillo de freno del ScanSnap.

      Levante el rodillo de freno para retirar el lado derecho del eje, luego saque el eje de la ranura de la izquierda.

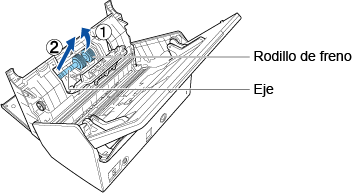

      Retirar el eje

    3. Retire el rodillo de freno del eje.

      Retirar el rodillo de freno del eje.

    4. Instale el nuevo rodillo de freno en el eje.

      Inserte el eje al rodillo de freno alineando la traba del eje con la ranura del rodillo de freno.

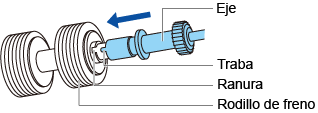

      Colocar el rodillo de freno en el eje.

    5. Instale el eje en el ScanSnap.

      Inserte correctamente el extremo izquierdo del eje en la ranura, y luego coloque en su lugar el lado derecho del mismo.

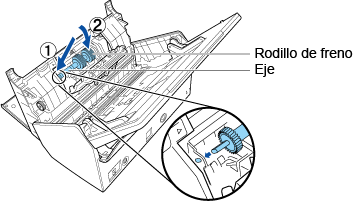

      Colocar el rodillo de freno en el eje.

    6. Cierre la cubierta del rodillo de freno.

      ATENCIÓN

      Asegúrese de que el eje esté instalado firmemente. De lo contrario, pueden producirse atascos de papel u otros errores de alimentación.

  5. Reemplace el rodillo de recogida.

    1. Abra la guía de papel.

      Deslice por completo las guías laterales. Abra la guía de papel enganchando su dedo en la hendidura de la misma.

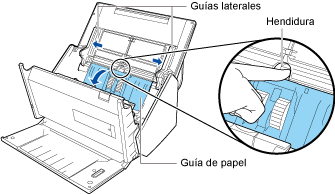

      Abrir la guía de papel

    2. Dé vuelta al buje en la dirección de la flecha.

      Dando vuelta al buje

    3. Retire el rodillo de recogida.

      Levante ligeramente (alrededor de 5 mm/0,2 pda.) el lado derecho del buje, muévalo hacia la derecha y luego levántelo para sacar el rodillo de recogida.

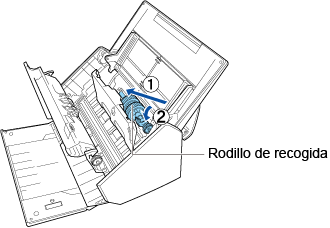

      Retirar el rodillo de recogida
      ATENCIÓN

      Tenga cuidado de no tocar la grasa del engranaje cercano al buje.

    4. Instale el nuevo rodillo de recogida en el ScanSnap.

      Inserte el extremo izquierdo del eje en la ranura del lado izquierdo, luego coloque lentamente el extremo derecho del eje en su lugar.

      Instalar el rodillo de recogida

    5. Dé vuelta al buje en la dirección de la flecha.

      Dando vuelta al buje
      ATENCIÓN

      Asegúrese de que el rodillo de recogida esté instalado firmemente. De lo contrario, pueden producirse atascos de papel u otros errores de alimentación.

    6. Cierre la guía de papel.

      Confirme que ambos lados de la guía de papel estén asegurados firmemente.

  6. Cierre la parte superior del ADF.
    Cerrar la parte superior del ADF

    Encaja haciendo clic al volver a su posición original.

  7. Conecte el cable de alimentación a la toma de corriente, y encienda el ScanSnap.
  8. Reinicie el conjunto del rodillo.

    Puede reiniciar el conjunto del rodillo en la ventana de ScanSnap Home o de ScanSnap Manager que se está ejecutando en el ordenador.

    Para obtener detalles, consulte lo siguiente:

    • Cuando utilice ScanSnap Home

      Ayuda de ScanSnap

      https://scansnap.com/m/

    • Cuando utilice ScanSnap Manager

      Guía de operaciones básicas de ScanSnap
