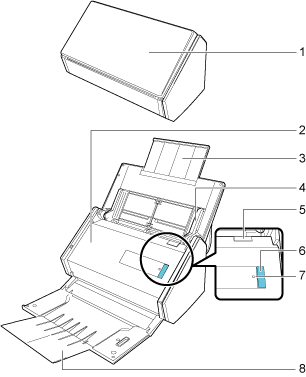

1

Bandeja de entrada do AAD (tampa)

Abra para utilizar o iX500.

Ao abrir, o iX500 ligará. Em seguida, é possível carregar nela um documento.

2

Parte superior do AAD

Abra-a para remover documentos atolados, substituir o Conjunto de rolos ou limpar o interior do iX500.

3

Extensão

Puxe-a quando digitalizar documentos longos.

4

Guia lateral

Ajuste-a à largura dos documentos para evitar que estes fiquem desalinhados.

5

Alavanca de abertura do AAD

Puxe esta alavanca para abrir a parte superior do AAD.

6

Botão [Scan]

A digitalização será iniciada. Pode ser pressionado até mesmo quando a bandeja de saída está fechada.

O status do iX500 será indicado nas seguintes formas:

Azul (aceso): Preparado

Azul (piscando): Digitalizando

Laranja (piscando): Erro

7

Indicador do Wi-Fi

Indica o status da conexão entre o iX500 e o seu ponto de acesso sem fio, tal como segue:

Azul (aceso): Preparado

Azul (piscando): Modo de espera

Laranja (aceso): Conexão não disponível

Laranja (piscando): Conexão não disponível (erro de WPS)

8

Bandeja de saída

Abra para usar a bandeja de saída.

Empilha os documentos ejetados.

9

Adesivo

Remova este adesivo após a instalação do aplicativo.

10

Orifício da trava de segurança

Usado para a conexão de cabos anti-furto (vendido à parte).

11

Porta de alimentação de energia

Usado para conectar o cabo de energia.

12

Conector USB

Usado para conectar o cabo USB.

13

Área de ventilação

Furos para arejamento do ar quente que sai do iX500.

14

Botão WPS

Pressione este botão para conectar o ponto de acesso sem fio compatível com WPS, utilizando o método de pressionar botões.

15

Interruptor do Wi-Fi

Ligue este interruptor para conectar o iX500 a uma LAN sem fio.
