Замена расходных материалов (iX500)

Набор валиков состоит из валика прерывания и подбирающего валика.

Замените каждый валик, выполнив следующую процедуру.

  1. Отсоедините кабель питания от розетки переменного тока.
  2. Удалите любые документы из лотка бумаги АПД (крышка).
  3. Потяните открывающий рычаг АПД для открытия верхней секции АПД.
    Открытие верхней секции АПД
  4. Замените валик прерывания.

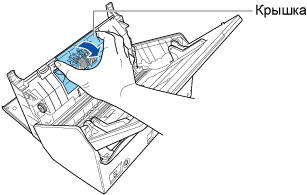

    1. Откройте крышку валика прерывания.

      Возьмитесь за оба конца крышки валика прерывания и откройте ее по направлению стрелки.

      Открытие крышки валика прерывания

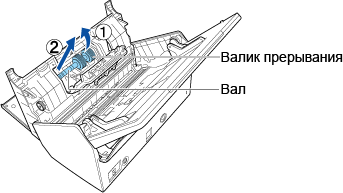

    2. Удалите вал валика прерывания из ScanSnap.

      Поднимите валик прерывания для удаления правой стороны вала, а затем вытяните вал из отверстия слева.

      Удаление вала

    3. Удалите валик прерывания с вала.

      Удаление валика прерывания с вала

    4. Вставьте новый валик прерывания на вал.

      Вставьте вал в валик прерывания, совместив выступ на валу со слотом на валике прерывания.

      Установка валика прерывания на вал

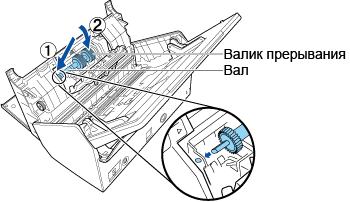

    5. Вставьте вал в ScanSnap.

      Вставьте левый конец вала правильно в отверстие, а затем вставьте правую сторону вала на место.

      Установка валика прерывания на вал

    6. Закройте крышку валика прерывания.

      ВНИМАНИЕ

      Удостоверьтесь в том, что вал вставлен правильно. Иначе может произойти застревание бумаги или другие ошибки подачи.

  5. Замените подбирающий валик.

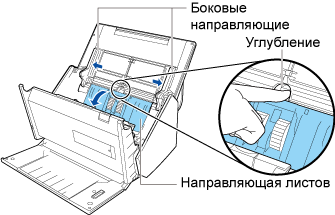

    1. Откройте направляющую листов.

      Разведите боковые направляющие по сторонам по всей ширине. Откройте боковые направляющие, зацепив пальцем за углубление на боковой направляющей.

      Открытие направляющей листа

    2. Поверните втулку в направлении стрелки.

      Вращение втулки

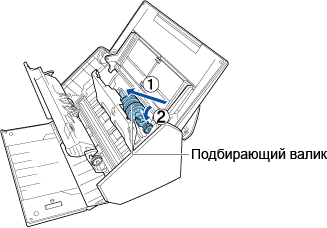

    3. Удалите подбирающий валик.

      Поднимите немного правую сторону втулки (приблизительно на 5 мм), переместите вправо, а затем поднимите его вверх, чтобы извлечь.

      Удаление подбирающего валика
      ВНИМАНИЕ

      Будьте осторожны, не прикасайтесь к смазанной маслом шестерне рядом с втулкой.

    4. Вставьте новый подбирающий валик в ScanSnap.

      Вставьте левый конец вала правильно в отверстие левой стороны, а затем медленно вставьте правую сторону вала на место.

      Установка подбирающего валика

    5. Поверните втулку в направлении стрелки.

      Вращение втулки
      ВНИМАНИЕ

      Удостоверьтесь в том, что подбирающий валик вставлен правильно. Иначе может произойти застревание бумаги или другие ошибки подачи.

    6. Закройте направляющую листов.

      Удостоверьтесь в том, что оба конца направляющей листов надежно заблокированы.

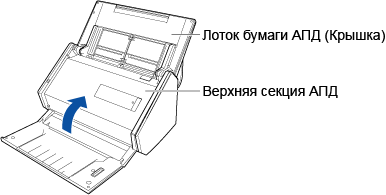

  6. Закройте верхнюю секцию АПД.
    Закрывание верхней секции АПД

    Издается звук при возвращении в исходное положение.

  7. Соедините кабель питания к розетке переменного тока, и включите ScanSnap.
  8. Сбросьте счетчик набора валиков.

    Набор валиков можно сбросить в окне ScanSnap Home или в окне ScanSnap Manager, запущенном на компьютере.

    Для получения подробной информации, смотрите следующее:

    • При использовании ScanSnap Home

      Справка ScanSnap

      https://scansnap.com/m/

    • При использовании ScanSnap Manager

      Основное руководство по эксплуатации ScanSnap
