部件和功能 (iX500)
本節說明 iX500 零件的名稱與功能。

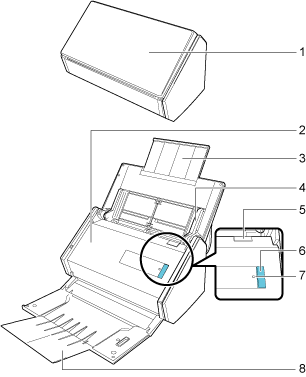

正面

編號 |
名稱 |
說明 |
---|---|---|
1 |
ADF 進紙槽 (掀蓋) |
打開即可使用 iX500。 打開即可開啟 iX500。然後,裝入文件。 |
2 |
ADF 頂部 |
打開 ADF 頂部,取出夾住的文件,更換滾輪組,或清潔 iX500 內部。 |
3 |
延展部分 |
掃描長文件時拉出延展部分。 |
4 |
側導板 |
調整文件寬度,防止文件歪斜。 |
5 |
ADF 開關 |
拉起 ADF 開關以打開 ADF 頂部。 |
6 |
[Scan] 按鈕 |
開始掃描。即使蓄紙器沒有打開也可以按下此按鈕。 顯示 iX500 的狀態如下: 藍燈(亮起):就緒 藍燈(閃爍):正在掃描 橘燈(閃爍):錯誤 |
7 |
Wi-Fi 指示燈 |
iX500 與無線網路基地台的連線狀態如下: 藍燈(亮起):就緒 藍燈(閃爍):就緒 橘燈(亮起):未連線 橘燈(閃爍):未連線(WPS 錯誤) |
8 |
蓄紙器 |
打開即可使用蓄紙器。 堆疊送出的文件。 |
反面

編號 |
名稱 |
說明 |
---|---|---|
9 |
膠帶封條 |
軟體安裝完成後拆下膠帶封條。 |
10 |
安全線插孔 |
用於連接防盜安全線(市售)。 |
11 |
電源連接器 |
用於連接電源線。 |
12 |
USB 連接器 |
用於連接 USB 纜線。 |
13 |
通風孔 |
將 iX500 內部熱氣排出的孔。 |
14 |
WPS 按鈕 |
按下此按鈕,使用按鈕方法連接 WPS 相容的無線網路基地台。 |
15 |
Wi-Fi 開關 |
打開此開關 iX500 即可連線到無線區域網路。 |
