プリント板製造サービス

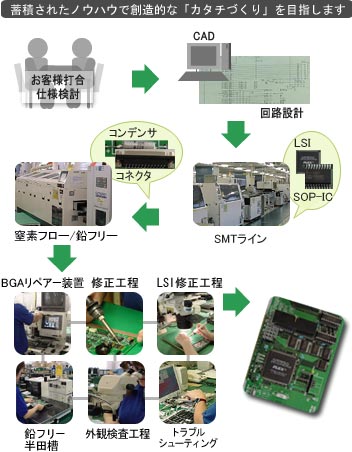

電気設計から製品供給まで、すべてのプリント板製造を短時間でお受けいたします
- 試作特急サービス
- 製造一貫サービス（部品調達より、製品納入）
- 少量生産にも対応（数枚～）

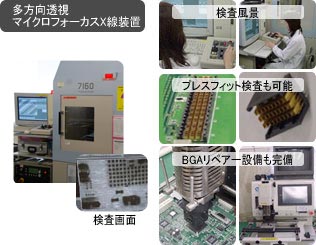

X線検査装置導入による接続品質向上
概要

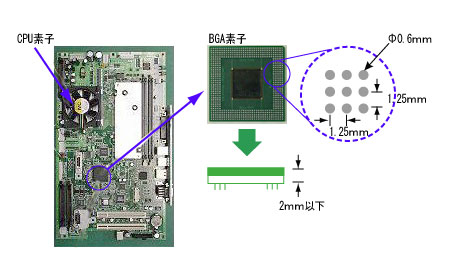

装置の小型化および軽量化を進める中でBGA素子および微細接続（コネクター等）の採用が必須事項となりました。新テクノロジー技術での品質向上には各製造メーカーとも対応に追われているのが現状です。PFUテクノワイズもお客様への高品質なユニットを提供する体制強化のため、X線装置の導入を行い、検査工数の低減および高品質ユニットの提供サービスを行っております。
特徴
- BGA接合部の高拡大検査可能
センサを0～60度傾斜でき、かつ試料テーブルの連続的な回転も可能なため、半田ボール接続部を高い拡大率でパノラマミックに検査できる。
- 回転中心自動位置補正機能
試料テーブル上の検査品を回転させず、照射位置を回転させ、常に検査位置をモニタ中心に捕らえる機能を装備。
- 最新型160KV開放管マイクロフォーカスの採用
焦点寸法2μm以下の最新型開放管の採用による高い拡大率の検査が可能。
