販売終了
COM Express Type 6対応 Compact フォームファクタ
インテル® Atom™ プロセッサ E3800 製品ファミリ（Bay Trail）搭載
COM Express 規格 システム オン モジュール

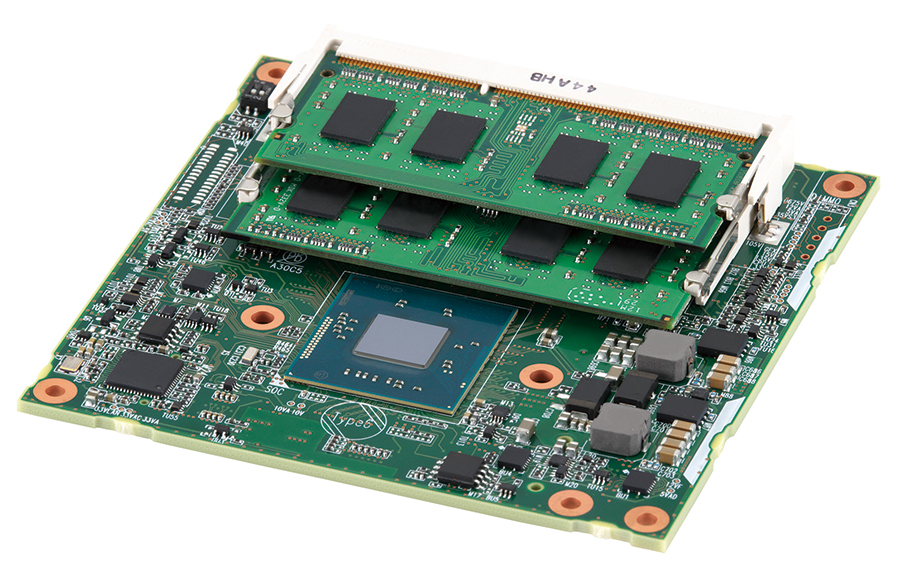

AM105モデル230J
拡大する
- デジタル・ディスプレイ・インタフェースなど最新のテクノロジーに対応したCOM Express Type 6対応
- COM Express Compactフォームファクタ （サイズ：95mm×95mm）
- 最新のインテル Atom プロセッサ E3800 ファミリ（Bay Trail）搭載
- 高速データ転送を実現するUSB 3.0をサポート
- 高い処理能力と超低消費電力を両立
- DDR3Lメモリにより高いシステム性能を実現。最大8GBを搭載可能
- Windows® 7 / Linux / リアルタイムOS（RTX / INtime）対応
- 保証期間3年
- RoHS指令対応
仕様一覧
| 機能 | 内容 | |||
|---|---|---|---|---|
| 商品名 | AM105モデル230J | |||
| CPU | インテル Atom プロセッサ E3845 (Bay Trail) |
インテル Atom プロセッサ E3827 (Bay Trail) |
インテル Atom プロセッサ E3815 (Bay Trail) |
|
| 動作周波数 | 1.91 GHz | 1.75 GHz | 1.46 GHz | |
| コア数 / スレッド数 | 4コア / 4スレッド | 2コア / 2スレッド | 1コア / 1スレッド | |
| キャッシュ | L2-2MB | L2-1MB | L2-512KB | |
| チップセット | - | |||
| メモリ | 容量 | 2GB/4GB/8GB | 2GB/4GB | |
| 規格 | DDR3L-1333 Unbuffered SO-DIMM | DDR3L-1066 Unbuffered SO-DIMM |
||
| ECC | ECCなし | |||
| 表示制御 | グラフィックスコントローラ | CPU内蔵グラフィックスコントローラ (インテル HDグラフィックス) (VRAMはメインメモリ使用) |
||
| 拡張インタフェース | PCI Express | x 1レーン (PCI Express 2.0, 5.0GT/s) : 3本 | ||
| PCI | - | |||
| LPC | 1 (Super I/O接続可能) | |||
| I/Oインタフェース | CRT (VGA) | 1 （注1） | ||
| LCD (LVDS) | 1 (LVDS LCD I/F, デュアルチャネル) （注1）（注2） | |||
| DisplayPort/HDMI/DVI | 1 （注1） | |||
| LAN | 1 (1000BASE-T/100BASE-TX/10BASE-T) | |||
| USB | USB 3.0 : 1、USB 2.0 : 7 | |||
| IDE | - | |||
| シリアルATA | 2 (シリアルATA 3Gb/s) | |||
| オーディオ | あり (Intel High Definition Audio、外部オーディオコーデック必須) | |||
| ブザー | 1 | |||
| SPI | 1 | |||
| SMBus | 1 | |||
| I2C | 1 | |||
| GPIO | GPI:4, GPO:4 | |||
| シリアル | 2 (TX/RX) | |||
| RAS機能 | ハードウェア監視ツール EmbedWare/SysMon® による状態表示、異常通知機能: CPU温度監視、HDD監視 (S.M.A.R.T.ステータス)、S.M.A.R.T.アトリビュートの取得、 USBストレージデバイス着脱監視、ウォッチドッグタイマ機能 、 パフォーマンス表示 (CPU、メモリ、ディスク、ネットワーク) |
|||
| 冷却機構 | ヒートシンク (ヒートシンク搭載モデルのみ) | |||
| 供給電源 | 12V、5V (スタンバイ)及び 3.3V (バックアップ) DC | |||
| 最大消費電力 | 34.2W | 28.7W | 21.7W | |
| 対応OS | Windows 7 Professional SP1 32bit版/64bit版、 Windows Embedded Standard 7 SP1 32bit版/64bit版、 Ubuntu 14.04 LTS 32bit版/64bit版、 RTX 2012 32bit版、RTX 2013 64bit版、INtime 5.1 32bit版/64bit版 |
|||
| 質量 | 最大140g (ヒートシンク、メモリ含む) | |||
| 外形寸法 (W x D) | 95 mm x 95 mm | |||
| 適合規格 | PICMG COM Express R2.0 Compactフォームファクタ, Type 6 | |||
| 環境対応 | RoHS指令 | |||
- （注1）表示可能な組み合わせには制限があります。
- （注2）LCDの機種によっては、ファームウェアのカスタマイズが必要になる場合があります。

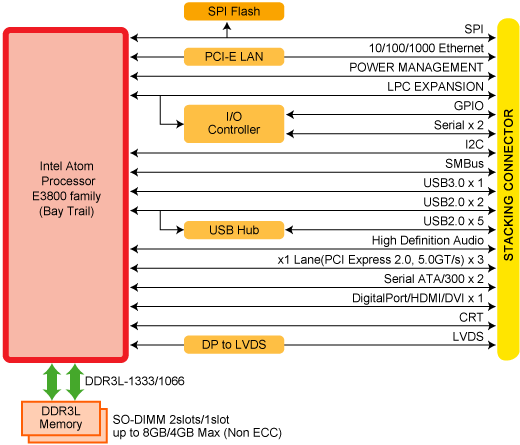

ブロック図
関連商品
| 商品名 | 型名 | 備考 |
|---|---|---|
| AM100シリーズ 取り付け用スペーサ2 (5mm) |
PD-AM1SP5M2 | 100台分セット （注1） |
| AM100シリーズ 取り付け用スペーサ2 (8mm) |
PD-AM1SP8M2 | 100台分セット （注1） |
| 評価ボードT6 | PD-AM1EVB6 | スペーサ 1台分を添付 |
- （注1）キャリアボードに取り付ける際に必要です。5mm、8mmどちらのスペーサを使用するかは、キャリアボードの設計によります。
