販売終了
COM Express Type 6対応
第4世代インテル® Core™ i7/i5/i3 Celeron® プロセッサ（Haswell）搭載
COM Express 規格 システム オン モジュール

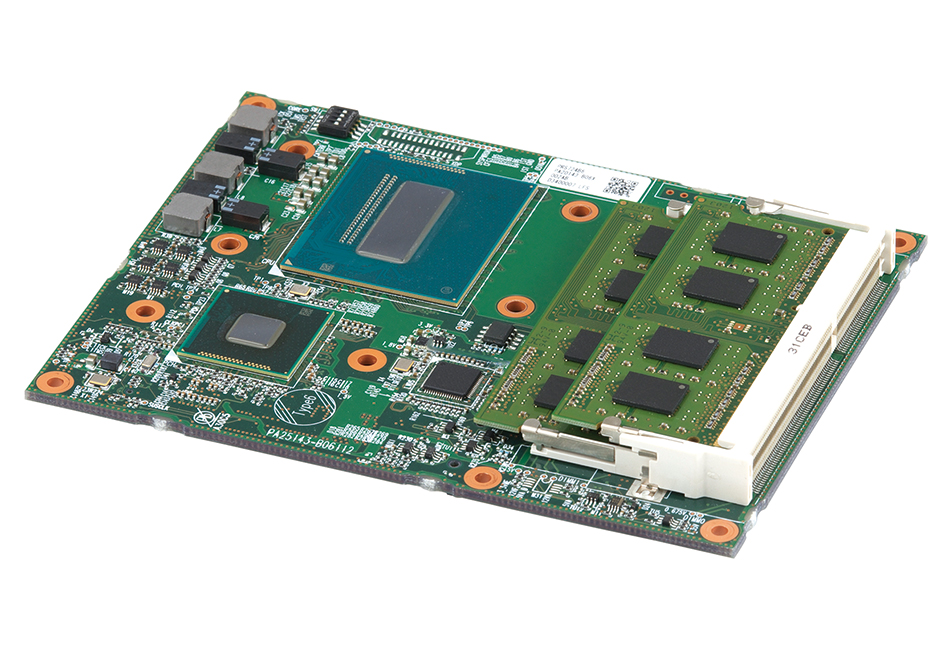

AM120モデル210J
拡大する
- デジタル・ディスプレイ・インタフェースなど最新のテクノロジーに対応したCOM Express Type 6対応
- COM Express Basicフォームファクタ （サイズ：125mm×95mm）
- 第4世代インテル Core i7/i5/i3 Celeron プロセッサ（Haswell）搭載
- モバイル インテル QM87 Express チップセット採用による高いシステム性能
- 高速データ転送を実現するUSB 3.0をサポート
- インテル ターボ・ブースト・テクノロジー2.0に対応
- DDR3Lメモリにより高いシステム性能を実現。最大8GBを搭載可能
- DDR3L-1600 2スロット、ギガビットイーサネット、シリアルATA 6Gb/sに対応
- Windows® 7 / Windows 8 / Linux対応
- RoHS指令対応
仕様一覧
| 機能 | 内容 | ||||
|---|---|---|---|---|---|
| 商品名 | AM120モデル210J | ||||
| CPU | インテル Core i7-4700EQ プロセッサ (Haswell) |
インテル Core i5-4400E プロセッサ (Haswell) |
インテル Core i3-4110E プロセッサ (Haswell) |
インテル Celeron® プロセッサ 2000E (Haswell) |
|
| 動作周波数 | 2.4 GHz (インテル ターボ・ブースト・テクノロジー2.0対応： 最大 3.4 GHz) |
2.7 GHz (インテル ターボ・ブースト・テクノロジー2.0対応： 最大 3.3 GHz) |
2.6 GHz | 2.2 GHz | |
| コア数 / スレッド数 | 4コア / 8スレッド | 2コア / 4スレッド | 2コア / 4スレッド | 2コア / 2スレッド | |
| キャッシュ | L3-6MB | L3-3MB | L3-3MB | L3-2MB | |
| チップセット | モバイル インテル QM87 Express チップセット | ||||
| メモリ | 容量 | 2GB/4GB/8GB | |||
| 規格 | DDR3L-1600 Unbuffered SO-DIMM | ||||
| ECC | ECCなし | ||||
| 表示制御 | グラフィックスコントローラ | CPU内蔵グラフィックスコントローラ (インテル HD グラフィックス 4600) (VRAMはメインメモリ使用) |
CPU内蔵グラフィックスコントローラ (インテル HD グラフィックス) (VRAMはメインメモリ使用) |
||
| 拡張インタフェース | PCI Express Graphics | x 16レーン (PCI Express 3.0, 8.0GT/s) : 1本 (x 8 レーン : 2本としても使用可能) |
|||
| PCI Express | x 1レーン (PCI Express 2.0, 5.0GT/s) : 7本 (x 4 レーン : 1本、x 1レーン : 3本としても使用可能) |
||||
| PCI | - | ||||
| LPC | 1 (Super I/O接続可能) | ||||
| I/Oインタフェース | CRT (VGA) | 1 （注1） | |||
| LCD (LVDS) | 1 (LVDS LCD I/F, デュアルチャネル) （注1）（注2） | ||||
| DisplayPort /HDMI/DVI |
3 （注1） | ||||
| LAN | 1 (1000BASE-T/100BASE-TX/10BASE-T) | ||||
| USB | USB 3.0 : 4 、USB 2.0 : 4 | ||||
| IDE | - | ||||
| シリアル ATA | 4 (シリアルATA 6Gb/s) | ||||
| オーディオ | あり (Intel High Definition Audio, 外部オーディオコーデック必須) | ||||
| ブザー | 1 | ||||
| SPI | 1 | ||||
| SMBus | 1 | ||||
| I2C | 1 | ||||
| GPIO | GPI:4, GPO:4 | ||||
| シリアル | 2 (TX/RX) | ||||
| RAS機能 | ハードウェア監視ツール EmbedWare/SysMon® による状態表示、異常通知機能: CPU温度監視、HDD監視(S.M.A.R.T.ステータス)、S.M.A.R.T.アトリビュートの取得、 USBストレージデバイス着脱監視、ウォッチドッグタイマ機能、 パフォーマンス情報表示 (CPU、メモリ、ディスク、ネットワーク) |
||||
| 冷却機構 | ヒートシンク (ヒートシンク搭載モデルのみ) | ||||
| 供給電源 | 12V、5V (スタンバイ)及び 3.3V (バックアップ) DC | ||||
| 最大消費電力 | 85.6W | 73.1W | 73.1W | 73.1W | |
| 対応OS | Windows® 7 Professional SP1 32bit版/64bit版、 Windows Embedded Standard 7 SP1 32bit版/64bit版、 Windows 8 Pro 32bit版/64bit版、 Windows Embedded 8 Standard 32bit版/64bit版、 Ubuntu 13.04 32bit版/64bit版 |
||||
| 質量 | 最大200g (ヒートシンク、メモリ含む) | ||||
| 外形寸法 (W x D) | 125mm x 95mm | ||||
| 適合規格 | PICMG COM Express R2.0 Basicフォームファクタ, Type 6 | ||||
| 環境対応 | RoHS指令 | ||||
- （注1）表示可能な組み合わせには制限があります。
- （注2）LCDの機種によっては、ファームウェアのカスタマイズが必要になる場合があります。

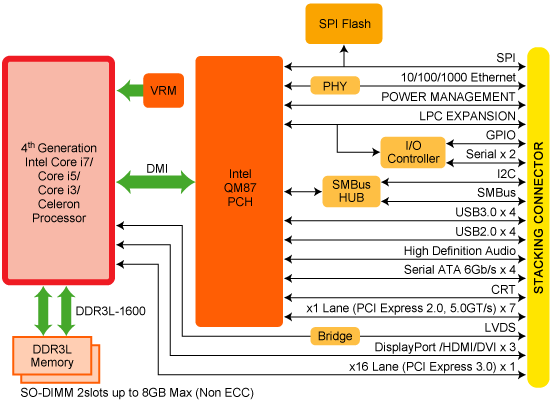

ブロック図
関連商品
| 商品名 | 型名 | 備考 |
|---|---|---|
| AM100シリーズ 取り付け用スペーサ2 (5mm) |
PD-AM1SP5M2 | 100台分セット （注1） |
| AM100シリーズ 取り付け用スペーサ2 (8mm) |
PD-AM1SP8M2 | 100台分セット （注1） |
| 評価ボードT6 | PD-AM1EVB6 | スペーサ 1台分を添付 |
- （注1）キャリアボードに取り付ける際に必要です。5mm、8mmどちらのスペーサを使用するかは、キャリアボードの設計によります。
