＜ECCメモリ対応＞ COM Express Type 6対応
インテル® Xeon® プロセッサ E3 v5製品ファミリ /
第6世代インテル Core™ i7/i5/i3 / Celeron® プロセッサ（Skylake）搭載
COM Express 規格 システム オン モジュール

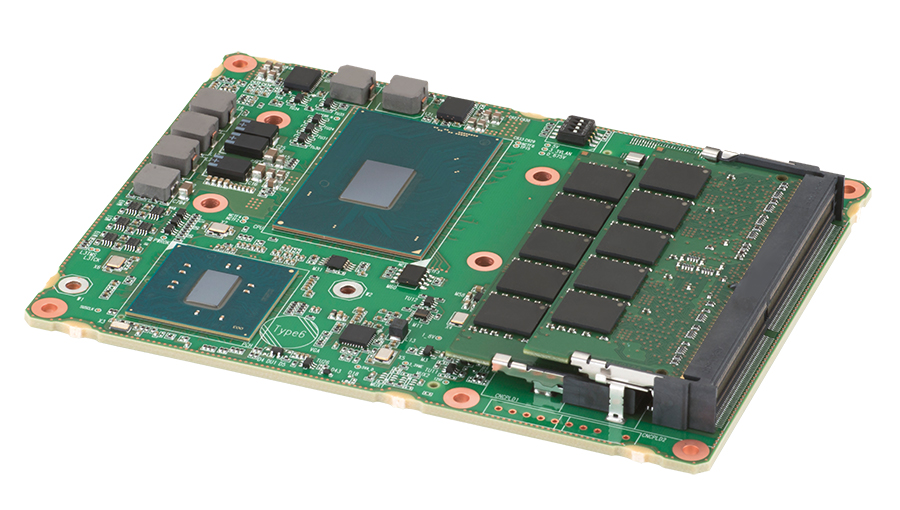

AM120モデル210L/215L
拡大する
- デジタル・ディスプレイ・インタフェースなど最新のテクノロジーに対応したCOM Express Type 6対応
- ECCメモリにより高い信頼性を要求されるアプリケーションにも対応可能 （注1）
- COM Express Basicフォームファクタ （サイズ：125mm×95mm）
- インテル Xeon プロセッサ E3 v5製品ファミリ /第6世代インテル Core i7/i5/i3 / Celeronプロセッサ（Skylake）搭載
- モバイル インテル CM236 Express チップセット採用による高いシステム性能
- 高速データ転送を実現するUSB 3.0をサポート
- インテル ターボ・ブースト・テクノロジー2.0に対応
- DDR4-2133 2スロット、ギガビットイーサネット、シリアルATA 6Gb/sに対応
- Windows® 7 / Windows 10 / Linux / リアルタイムOS（RTX / INtime）対応
- 保証期間3年
- RoHS指令対応
仕様一覧
| 機能 | 内容 | |||||||
|---|---|---|---|---|---|---|---|---|
| 商品名 | AM120モデル210L | AM120モデル215L | ||||||
| CPU | インテル Core i7-6820EQ プロセッサ (Skylake) |
インテル Core i5-6440EQ プロセッサ (Skylake) |
インテル Xeon プロセッサ E3-1505M v5 (Skylake) |
インテル Core i3-6100E プロセッサ (Skylake) |
インテル Celeron プロセッサ G3900E (Skylake) |
|||
| 動作周波数 | 2.8GHz (インテル ターボ・ブースト・テクノロジー2.0対応：最大3.5GHz) |
2.7GHz (インテル ターボ・ブースト・テクノロジー2.0対応：最大3.4GHz) |
2.8GHz (インテル ターボ・ブースト・テクノロジー2.0対応：最大3.7GHz) |
2.7GHz | 2.4GHz | |||
| コア数 / スレッド数 | 4コア / 8スレッド | 4コア / 4スレッド | 4コア / 8スレッド | 2コア / 4スレッド | 2コア / 2スレッド | |||
| キャッシュ | L3-8MB | L3-6MB | L3-8MB | L3-3MB | L3-2MB | |||
| チップセット | モバイル インテル CM236 チップセット | |||||||
| メモリ | 容量 | 4GB/8GB | ||||||
| 規格 | DDR4-2133 Unbuffered SO-DIMM | |||||||
| ECC | ECCなし | ECCあり | ||||||
| 表示制御 | グラフィックスコントローラ | CPU内蔵グラフィックスコントローラ (インテル HD グラフィックス 530) (VRAMはメインメモリ使用) |
CPU内蔵グラフィックスコントローラ (インテル HD グラフィックス 530) (VRAMはメインメモリ使用) |
CPU内蔵グラフィックスコントローラ (インテル HD グラフィックス P530) (VRAMはメインメモリ使用) |
CPU内蔵グラフィックスコントローラ (インテル HD グラフィックス 530) (VRAMはメインメモリ使用) |
CPU内蔵グラフィックスコントローラ (インテル HD グラフィックス 510) (VRAMはメインメモリ使用) |
||
| 拡張インタフェース | PCI Express Graphics | x 16レーン(PCI Express 3.0, 8.0GT/s) : 1本(x 8レーン : 2本としても使用可能) | ||||||
| PCI Express | x1レーン(PCI Express 3.0, 8.0GT/s) : 8本 （x4レーン：1本、x1レーン：4本 またはx4レーン：2本としても使用可能） |
|||||||
| PCI | - | |||||||
| LPC | 1 (Super I/O接続可能, 24MHz動作) | |||||||
| I/Oインタフェース | CRT (VGA) | 1 （注2） | ||||||
| LCD (LVDS) | 1 (LVDS LCD I/F, デュアルチャネル) （注2）（注3） | |||||||
| DisplayPort/HDMI /DVI-D |
2 （注2） | |||||||
| LAN | 1 (1000BASE-T/100BASE-TX/10BASE-T) | |||||||
| USB | USB 3.0：4、USB 2.0：4 | |||||||
| IDE | - | |||||||
| シリアル ATA | 4 (シリアルATA 6Gb/s) | |||||||
| オーディオ | あり (Intel High Definition Audio, 外部オーディオコーデック必須) | |||||||
| ブザー | 1 | |||||||
| SPI | 1 | |||||||
| SMBus | 1 | |||||||
| I2C | 1 | |||||||
| GPIO | GPI:4, GPO:4 | |||||||
| シリアル | 2 (TX/RX) | |||||||
| RAS機能 | ハードウェア監視ツール EmbedWare/SysMon® による状態表示、異常通知機能: 温度監視、ファン監視、S.M.A.R.T.監視、システムエラー監視、ウォッチドッグタイマ設定、パフォーマンス情報表示 |
|||||||
| 冷却機構 | ヒートシンク (ヒートシンク搭載モデルのみ) | |||||||
| 供給電源 | 12V、5V (スタンバイ)及び 3.3V (バックアップ) DC | |||||||
| 最大消費電力 | 81.4W | 81.4W | 81.4W | 69.6W | 69.6W | |||
| 対応OS | Windows 7 Professional SP1 32bit版/64bit版、 Windows Embedded Standard 7 SP1 32bit版/64bit版、 Windows 10 IoT Enterprise 2016 LTSB 64bit版、 Windows 10 IoT Enterprise 2019 LTSC 64bit版、 Ubuntu 16.04 LTS 32bit版/64bit版、RTX、RTX64、INtime |
|||||||
| 質量 | 最大110g（ヒートシンクなし、メモリなし） | |||||||
| 外形寸法 (W x D) | 125mm x 95mm | |||||||
| 適合規格 | PICMG COM Express R2.0 Basicフォームファクタ, Type 6 | |||||||
| 環境対応 | RoHS指令 | |||||||
- （注1）AM120モデル215Lのみ。
- （注2）表示可能な組み合わせには制限があります。
- （注3）LCDの機種によっては、ファームウェアのカスタマイズが必要になる場合があります。

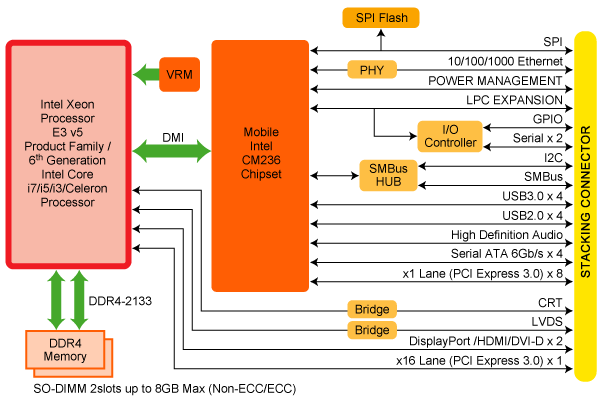

ブロック図
関連商品
| 商品名 | 型名 | 備考 |
|---|---|---|
| AM100シリーズ 取り付け用スペーサ2 (5mm) |
PD-AM1SP5M2 | 100台分セット （注1） |
| AM100シリーズ 取り付け用スペーサ2 (8mm) |
PD-AM1SP8M2 | 100台分セット （注1） |
| 評価ボードT6-2 | PD-AM1EVB62 | スペーサ 1台分を添付 |
- （注1）キャリアボードに取り付ける際に必要です。5mm、8mmどちらのスペーサを使用するかは、キャリアボードの設計によります。
