COM Express Type 6 対応
インテル® Xeon® W プロセッサー製品ファミリー /
第11世代インテル Celeron® プロセッサー（Tiger Lake H）搭載
COM Express 規格 システム オン モジュール

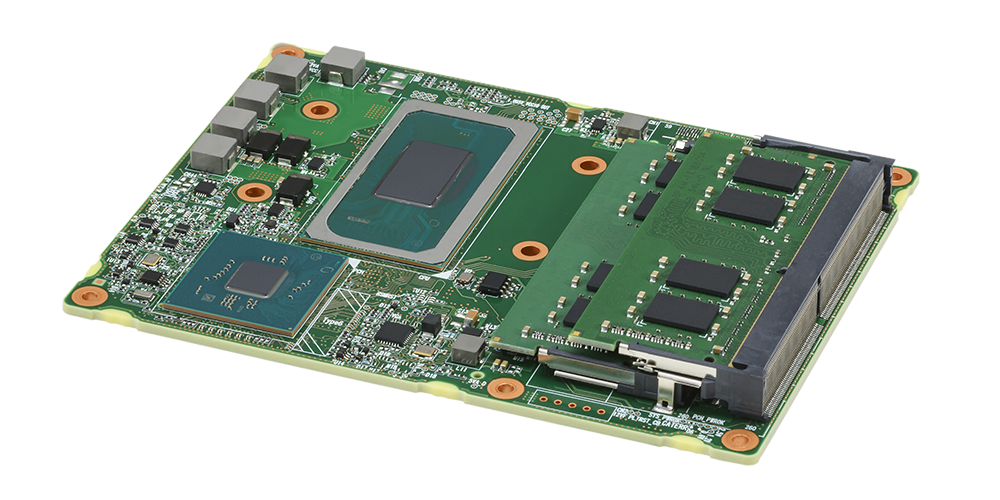

AM120モデル210P/215P
拡大する
- デジタル・ディスプレイ・インタフェースなど最新テクノロジーに対応したCOM Express Type 6に対応
- ECCメモリにより、高い信頼性が求められるアプリケーションにも対応可能 （*1）
- モバイル向けプロセッサー、チップセット、メモリを採用し、高いシステム性能を低消費電力で実現
- 高速のデータ転送を実現するUSB 3.2(Gen1)をサポート
- 作業の負荷に合わせて処理性能を自動的に引き上げるインテル ターボ・ブースト・テクノロジーに対応 （*2）
- DDR4-3200 2スロット、シリアルATA 6Gb/s、PCI Express 3.0に対応
- Windows® 10 IoT Enterprise 2021 LTSC 64bit版 / Ubuntu 22.04 LTS 64bit版 対応
- 保証期間3年
- RoHS指令対応
（*1）AM120モデル215Pのみ
（*2）搭載するプロセッサーに依存
仕様一覧
| 機能 | 内容 | |||
|---|---|---|---|---|
| 商品名 | AM120モデル215P | AM120モデル210P | ||
| CPU | インテル® Xeon® W-11865MRE プロセッサー(Tiger Lake H) |
インテル Xeon W-11155MRE プロセッサー(Tiger Lake H) |
インテル Celeron® 6600HE プロセッサー(Tiger Lake H) |
|
| 動作周波数 | 2.6GHz (インテル ターボ・ブースト・テクノロジー2.0対応：最大4.7GHz) |
2.4GHz (インテル ターボ・ブースト・テクノロジー2.0対応：最大4.4GHz) |
2.6GHz | |
| コア数 / スレッド数 | 8コア / 16スレッド | 4コア / 8スレッド | 2コア / 2スレッド | |
| キャッシュ | L3-24MB | L3-8MB | L3-8MB | |
| チップセット | モバイル インテル RM590E チップセット | |||
| メモリ | 容量 | 8GB/16GB/32GB | 8GB/16GB | |
| 規格 | DDR4-3200 Unbuffered SO-DIMM | |||
| ECC | ECCあり | ECCなし | ||
| 表示制御 | グラフィックスコントローラ | CPU内蔵グラフィックスコントローラ(インテル Core™ UHD グラフィックス (VRAMはメインメモリ使用) |
CPU内蔵グラフィックスコントローラ(インテル Core UHD グラフィックス (VRAMはメインメモリ使用) |
CPU内蔵グラフィックスコントローラ(インテル Core UHD グラフィックス (VRAMはメインメモリ使用) |
| 拡張インタフェース | PCI Express Graphics | x 16レーン(PCI Express 3.0, 8.0GT/s) : 1本(x 8レーン : 2本としても使用可能) | ||
| PCI Express | x1レーン(PCI Express 3.0, 8.0GT/s) : 8本 （x4レーン：1本、x1レーン：4本 またはx4レーン：2本としても使用可能） |
|||
| PCI | - | |||
| LPC | 1 (Super I/O接続可能、24MHz動作) | |||
| I/Oインタフェース | CRT (VGA) | 1 （注1） | ||
| LCD (LVDS) | 1 (LVDS LCD I/F, デュアルチャネル) （注1）（注2） | |||
| DDI | 2 （注1） | |||
| LAN | 1 (1000BASE-T/100BASE-TX/10BASE-T) | |||
| USB | USB 3.2(Gen1) : 4、USB 2.0 : 4 | |||
| IDE | - | |||
| シリアルATA | 4 (シリアルATA 6Gb/s) | |||
| オーディオ | あり (Intel High Definition Audio、外部オーディオコーデック必須) | |||
| ブザー | 1 | |||
| SPI | 1 | |||
| SMBus | 1 | |||
| I2C | 1 | |||
| GPIO | GPI:4, GPO:4 | |||
| シリアル | 2 (TX/RX) | |||
| RAS機能 | ハードウェア監視ツール EmbedWare/SysMon® による状態表示、異常通知機能：温度監視、 ファン監視、S.M.A.R.T.監視、システムエラー監視、ウォッチドッグタイマ設定、 パフォーマンス情報表示 |
|||
| 冷却機構 | ヒートシンク (ヒートシンク搭載モデルのみ) | |||
| 供給電源 | 12V、5V (スタンバイ)及び 3.3V (バックアップ) DC | |||
| 最大消費電力 | 83.4W | 83.4W | 68.6W | |
| 対応OS | Windows® 10 IoT Enterprise 2021 LTSC 64bit版、 Ubuntu 22.04 LTS 64bit版、 RTX64、INtime |
|||
| 質量 | 最大110g (ヒートシンクなし、メモリなし) | |||
| 外形寸法 (W x D) | 125 mm x 95 mm | |||
| 適合規格 | PICMG COM Express R3.0 Basicフォームファクタ, Type 6 | |||
| 環境対応 | RoHS指令 | |||
- （注1）表示可能な組み合わせには制限があります。
- （注2）LCDの機種によっては、ファームウェアのカスタマイズが必要になる場合があります。

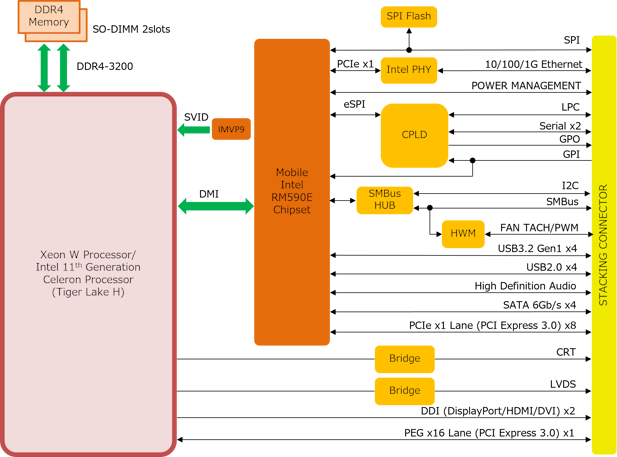

ブロック図
関連商品
| 商品名 | 型名 | 備考 |
|---|---|---|
| AM100シリーズ 取り付け用スペーサ2 (5mm) |
PD-AM1SP5M2 | 100台分セット （注1） |
| AM100シリーズ 取り付け用スペーサ2 (8mm) |
PD-AM1SP8M2 | 100台分セット （注1） |
| 評価ボードT6-2 | PD-AM1EVB62 | スペーサ 1台分を添付 |
- （注1）キャリアボードに取り付ける際に必要です。5mm、8mmどちらのスペーサを使用するかは、キャリアボードの設計によります。
