iX1600 / iX1500 / iX1400 の内部の清掃

原稿の読み取りを繰り返していると、ScanSnap 内部に、紙粉やほこりがたまり、読み取り不良の原因となります。

ScanSnap 内部は、目安として、原稿を 1,000 枚読み取るごとに清掃してください。ただし、この目安は読み取る原稿によって変わります。例えば、トナーが十分定着していない原稿の場合、より少ない枚数で清掃が必要となることがあります。

  • ScanSnap を清掃する場合は、ScanSnap の電源をOFF にして、電源ケーブルをコンセントから抜いてください。火災、感電の原因となることがあります。
  • ブレーキローラー、ピックローラーなどの内部の部品は、小さなお子様の手が届く所に置かないでください。けがの原因となることがあります。
  • ScanSnap の使用中は、内部のガラス表面が高温になります。

    内部を清掃する場合は、電源ケーブルをコンセントから抜き、15 分以上待ってから清掃してください。

清掃の目的でエアスプレーおよびアルコールを含むスプレーは使用しないでください。スプレーから噴射される強い空気によって、紙粉やほこりが ScanSnap 内部に侵入し、故障や ScanSnap の異常の原因となることがあります。

また、静電気によるスパーク(火花)により引火するおそれがあります。

重要
  • ScanSnap 内部を清掃するときは、水や中性洗剤を使用しないでください。
  • クリーナー F1 を大量に使用すると、なかなか乾かない場合があります。適量を布にしみこませて使用してください。

    また、清掃箇所にクリーナー液が残らないように柔らかい布でよくふき取ってください。

  1. ScanSnap の電源ケーブルをコンセントから抜きます。
  2. 給紙カバー(原稿台)に原稿がある場合は、原稿を取り除きます。
  3. 名刺・レシートガイドを取り付けている場合は、名刺・レシートガイドを取り外します。

    名刺・レシートガイドは、片手で持って引っ張ると取り外せます。

    名刺・レシートガイドを取り外す

    例:iX1600

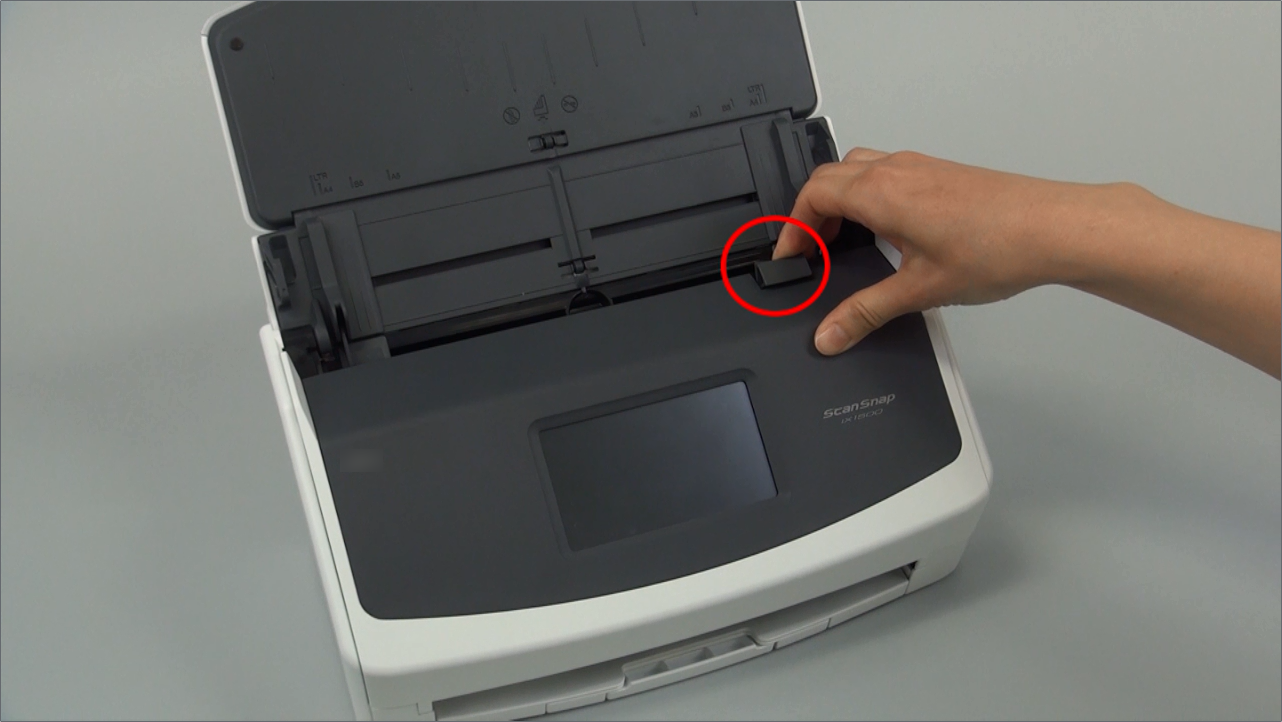

  4. カバーオープンレバーを手前に引いて、ADF カバーを開けます。
    ADF カバーを開ける

    例:iX1600

  5. 乾いた布に少量のクリーナー F1 をしみこませて、以下の箇所を清掃します。
    ScanSnap 内部清掃

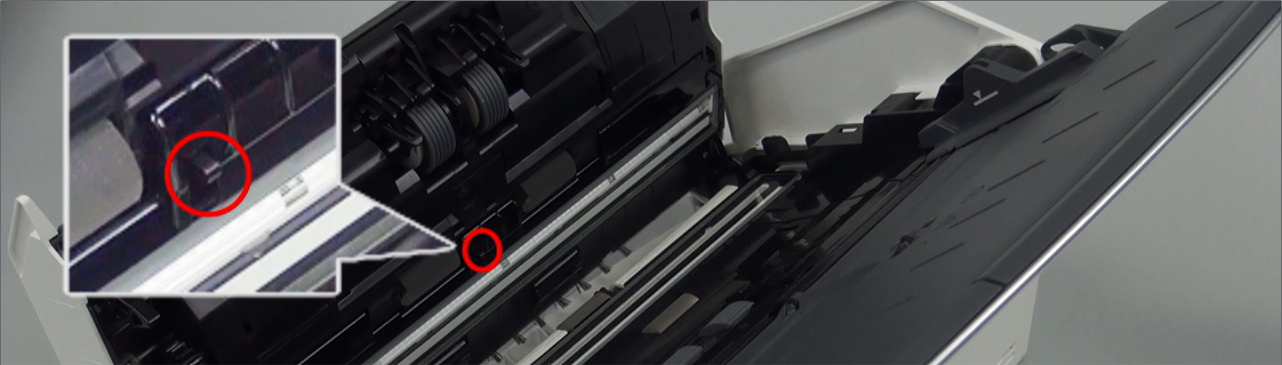

    清掃するときは、布を原稿検知センサーに引っ掛けて破損しないように注意してください。

    原稿検知センサー
    • ブレーキローラー(1 か所)

      ブレーキローラーは ScanSnap から取り外して清掃します。

      ブレーキローラーの取り外し方は、iX1600 / iX1500 / iX1400 の消耗品の交換方法を参照してください。

      ローラー表面の溝に沿って、よごれやほこりを軽くふき取ります。

      ローラーの表面を傷めないように注意してください。

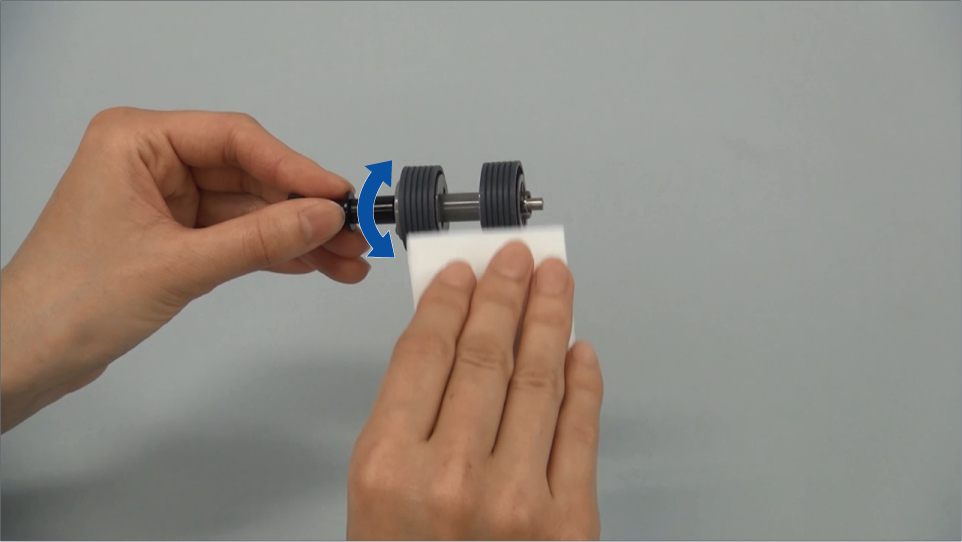

      ブレーキローラーの清掃
    • ゴムローラー(2 か所)/ プラスチックローラー(2 か所)

      手動で少しずつ回転させながら、よごれやほこりを軽くふき取ります。

      ローラーの表面を傷めないように注意してください。

      異物が付着している場合、原稿づまりや原稿送り不良を起こすおそれがありますので、十分に清掃してください。

    • ガラス(2 か所)

      ガラス面に付着したよごれやほこりをふき取ります。

      ヒント

      ガラスに糊などの粘着物が付着している場合は、丁寧にふいて取り除いてください。

      よごれが残っていると、イメージデータに縦筋が入る場合があります。

    • ピックローラー(1 か所)

      ピックローラーは ScanSnap から取り外して清掃します。

      ピックローラーの取り外し方は、iX1600 / iX1500 / iX1400 の消耗品の交換方法を参照してください。

      ローラー表面の溝に沿って、よごれやほこりを軽くふき取ります。

      ローラーの表面を傷めないように注意してください。

      異物が付着している場合、原稿づまりや原稿送り不良を起こすおそれがありますので、十分に清掃してください。

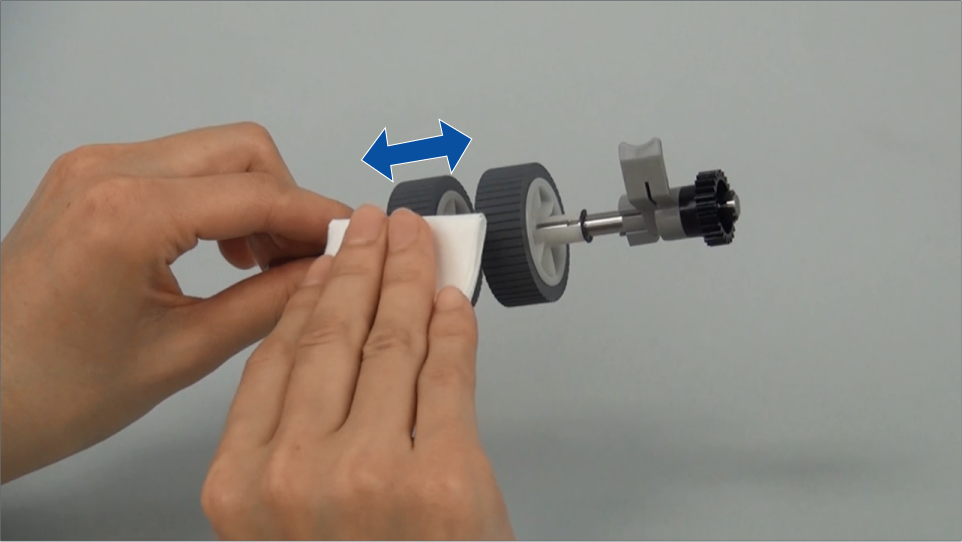

      ピックローラーの清掃
    • 超音波センサー(2 か所)

      超音波センサー表面に付着したよごれやほこりを、軽くふき取ります。ふき取りにくい場合は、綿棒を使って清掃してください。

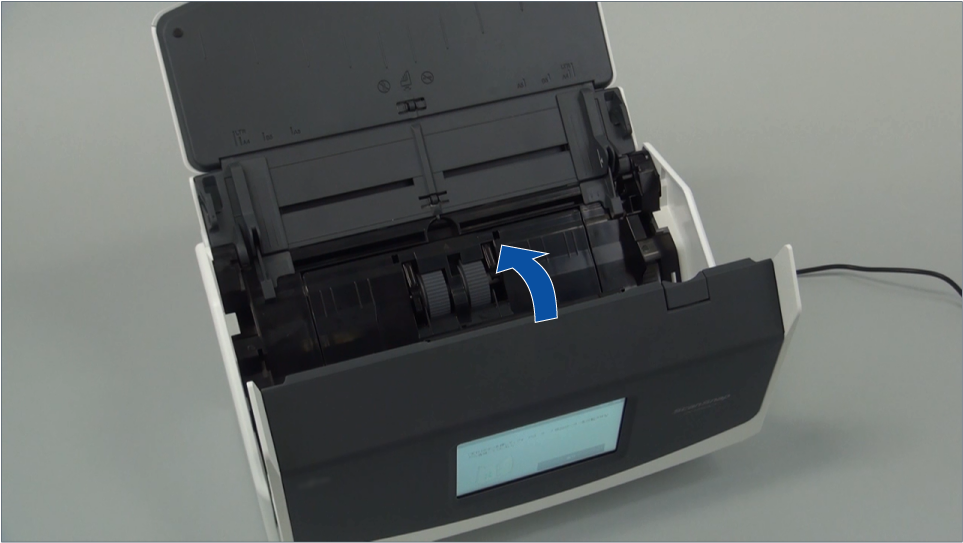

  6. フィードローラーと排出ローラーは、ScanSnap の電源を ON にして清掃します。

    iX1600 / iX1500 の場合

    1. ScanSnap の電源ケーブルをコンセントに接続します。
    2. タッチパネルのホーム画面設定を押して、「設定」画面を表示します。
    3. メンテナンスを押して、「メンテナンス」画面を表示します。
    4. 「ローラークリーニング」を押して、「ローラークリーニング」画面を表示します。
    5. [実行]ボタンを押し続けて、フィードローラーと排出ローラーを回転させます。
      ヒント

      [実行]ボタンから指を離すと、フィードローラーと排出ローラーの回転が止まります。

    6. ローラーを回転させながら、以下の箇所を清掃します。
      フィードローラーと排出ローラーの清掃
      • フィードローラー(2 か所)/ 排出ローラー(2 か所)

        ローラーの表面を傷めないように、よごれやほこりを軽くふき取ります。

        異物が付着している場合、原稿づまりや原稿送り不良を起こすおそれがありますので、十分に清掃してください。

    iX1400 の場合

    1. 電源ケーブルをコンセントに接続し、ADF カバーを開けた状態で、[Scan]ボタンを 3 秒間押します。
      重要

      フィードローラーと排出ローラーを清掃するときだけ、電源ケーブルをコンセントに接続してください。

    2. 乾いた布に少量のクリーナー F1 をしみこませて、以下の箇所を清掃します。
      フィードローラーと排出ローラーを清掃
      • フィードローラー(2 か所)/ 排出ローラー(2 か所)

        [Scan]ボタンを押すと、一定量ローラーが回転します。ローラーの表面を傷めないように、よごれやほこりを軽くふき取ります。異物が付着している場合、原稿づまりや原稿送り不良を起こすおそれがありますので、十分に清掃してください。

        ヒント

        [Scan]ボタンを 7 回押すと、フィードローラーと排出ローラーが 1 回転します。

  7. ADF カバーを閉じます。

    ADF カバーは、「カチン」と音がするまで押してください。

    ADFカバーを閉じる

    例:iX1600

    ADF カバーが完全に閉じていることを確認してください。

    完全に閉じられていないと、原稿づまり、原稿送り不良、または画像不良を起こすおそれがあります。
