S1300i の内部の清掃

原稿の読み取りを繰り返していると、ScanSnap 内部に、紙粉やほこりがたまり、読み取り不良の原因となります。

ScanSnap 内部は、目安として、原稿を 200 枚読み取るごとに清掃してください。ただし、この目安は読み取る原稿によって変わります。例えば、トナーが十分定着していない原稿の場合、より少ない枚数で清掃が必要となることがあります。

  • ScanSnap を清掃する場合は、ScanSnap の電源をOFF にして、電源接続ケーブル(電源ケーブルまたは給電ケーブル)を電源供給元(コンセントまたはコンピューター)から抜いてください。火災、感電の原因となることがあります。
  • パッドユニット、ピックローラユニットなどの内部の部品は、小さなお子様の手が届く所に置かないでください。けがの原因となることがあります。
  • ScanSnap を使用中に、内部のガラス表面が高温になります。

    内部を清掃する場合は、電源接続ケーブル(電源ケーブルまたは給電ケーブル)を電源供給元(コンセントまたはコンピューター)から抜き、15 分以上待ってから清掃してください。

  • 清掃の目的でエアスプレーおよびアルコールを含むスプレーは使用しないでください。スプレーから噴射される強い空気によって、紙粉やほこりがScanSnap 内部に侵入し、故障やScanSnap の異常の原因となることがあります。

    また、静電気によるスパーク(火花)により引火するおそれがあります。

  • 清掃中は、ScanSnap 内部を確認しながら、ピックバネ(金属部)に手や布が引っ掛からないように注意してください。ピックバネ(金属部)が変形して、けがの原因なることがあります。
重要
  • ScanSnap 内部を清掃するときは、水や中性洗剤を使用しないでください。
  • クリーナー F1 を大量に使用すると、なかなか乾かない場合があります。適量を布にしみこませて使用してください。

    また、清掃箇所にクリーナー液が残らないように柔らかい布でよくふき取ってください。

ヒント

ScanSnap の読み取り枚数は、「ScanSnap Manager - 消耗品の管理」画面の「総スキャン枚数」で確認してください。

「ScanSnap Manager - 消耗品の管理」画面は、Dock の ScanSnap Manager のアイコン通信を、キーボードの「control」キーを押しながらクリックし、ScanSnap Manager のメニューから「消耗品の管理」を選択すると表示されます。

  1. 以下の箇所を清掃します。
    • パッドユニット
    • プラスチックローラー
    • ガラス
    • ピックローラユニット
    • 白シート
    1. 電源接続ケーブル(電源ケーブルまたは給電ケーブル)を電源供給元(コンセントまたはコンピューター)から抜きます。

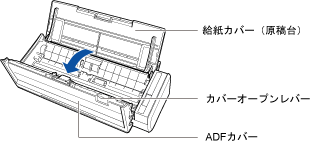

    2. カバーオープンレバーを手前に引いて、ADF カバーを開けます。
      ADF カバーを開ける
    3. 乾いた布に少量のクリーナー F1 をしみこませて、以下の箇所を清掃します。

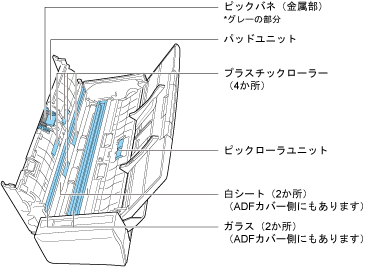

      内部の清掃箇所
      • プラスチックローラー(ADF カバー側 4 か所)

        手動で少しずつ回転させながら、よごれやほこりを軽くふき取ります。ローラーの表面を傷めないように注意してください。異物が付着している場合、原稿づまりや原稿送り不良を起こすおそれがありますので、十分に清掃してください。

      • パッドユニット(ADF カバー側 1 か所)

        ゴム製のパッド表面に付着したよごれやほこりを、上から下に向かってふき取ります。このとき、ピックバネ(金属部)に、手や布が引っ掛からないように注意してください。

      • ピックローラユニット(本体側 1 か所)

        手動で上から下に向かって回転させながら、よごれやほこりを軽くふき取ります。ローラーの表面を傷めないように注意してください。異物が付着している場合、原稿づまりや原稿送り不良を起こすおそれがありますので、十分に清掃してください。

      • ガラス(ADF カバー側 1 か所、本体側 1 か所)

        ガラス表面に付着したよごれやほこりをふき取ります。

        ヒント

        ガラスに糊などの粘着物が付着している場合は、丁寧にふいて取り除いてください。

        よごれが残っていると、イメージデータに縦筋が入る場合があります。

      • 白シート(ADF カバー側 1 か所、本体側 1 か所)

        ガラスの端の白い部分です。表面に付着したよごれやほこりを、軽くふき取ります。

  2. フィードローラーと排出ローラーを清掃します。
    1. 電源接続ケーブル(電源ケーブルまたは給電ケーブル)を電源供給元(コンセントまたはコンピューター)に接続し、ADF カバーを開けた状態で、[Scan]ボタンを 3 秒間押します。
      重要

      フィードローラーと排出ローラーを清掃するときだけ、電源接続ケーブル(電源ケーブルまたは給電ケーブル)を電源供給元(コンセントまたはコンピューター)に接続してください。

    2. 乾いた布に少量のクリーナー F1 をしみこませて、以下の箇所を清掃します。

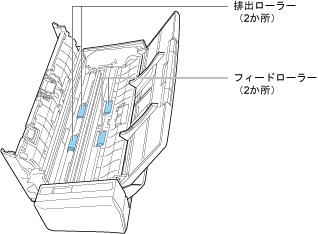

      フィードローラーと排出ローラーを清掃
      • フィードローラー(2 か所)/ 排出ローラー(2 か所)

        [Scan]ボタンを押すと、一定量ローラーが回転します。ローラーの表面を傷めないように、よごれやほこりを軽くふき取ります。異物が付着している場合、原稿づまりや原稿送り不良を起こすおそれがありますので、十分に清掃してください。

        ヒント

        [Scan]ボタンを 7 回押すと、フィードローラーと排出ローラーが 1 回転します。

  3. ADF カバーを閉じます。
    ADF カバーを閉じる
    • 「カチン」と音がします。
    重要

    ADF カバーが完全に閉じていることを確認してください。

    完全に閉じられていないと、原稿づまり、原稿送り不良、または画像不良を起こすおそれがあります。
